Samarium-Kobalt Magnete-SmCo 5
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 1:5

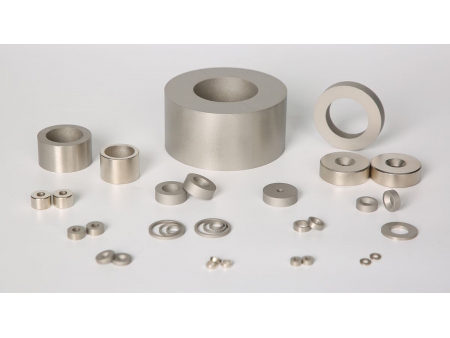

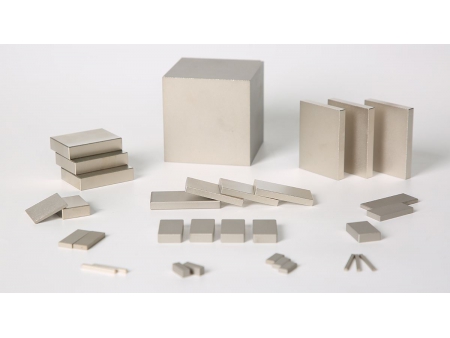

Die1:5 Samarium-Kobalt Magnete (SmCo5) werden durch schmelzen, schleifen, pressen und sintern verschiedener seltener Erden wie Samarium, Kobalt, Gadolinium und Praseodym gefertigt. Unsere 1:5 Samarium-Kobalt Magnete bieten max. Magnetstärken von 10-25 und halten Temperaturen von bis zu 250℃ stand. Während ihr max. Energieprodukt unter dem unserer 2:17 Samarium-Kobalt Magnete liegt, sind ihre mechanischen Eigenschaften weitaus überlegen. Daher sind sie leichter zu bearbeiten und als Ring-, Scheibenmagnete erhätlich, eckig oder in anderen Formen.
Außerdem benötigen die 1:5 Samarium-Kobalt Magnete ein kleineres Magnetisierungsfeld als die 2:17 Samarium-Kobalt Magnete. Sie können mit einem 40.000 Gauss Magnetfeld gesättigt werden, während die 2:17 Magnete 60.000 Gauss oder mehr benötigen. Anteil seltener Erden in den 1:5 Samarium-Kobalt Magneten macht sie teurer macht als die 2:17 Magnete. Sie wählen die für Ihre Anwendung am besten passenden Magnete selbst aus.
Gesinterte SmCo5 Magnet Eigenschaften und Standards| Material | Grad | Br Remanenz Br | Hcb Koerzitivfeldstärke | Hcj intrinsische Feldstärke | (BH)max Max. Energie | Tc Curietemperatur | Tw Max. Betriebstemperatur | Temperaturkoeffizient von Br α(Br) | Temperaturkoeffizient von Hcj β(Hcj) | ||||
| T | KGs | KA/m | KOe | KA/m | KOe | KJ/m3 | MGOe | ℃ | ℃ | ％/℃ | ％/℃ | ||
| Rein SmCo5 | YX-16s | 0.79-0.84 | 7.9-8.4 | 620-660 | 7.8-8.3 | ≥1830 | ≥23 | 118-135 | 15-17 | 750 | 250 | -0.035 | -0.28 |
YX-18s | 0.84-0.89 | 8.4-8.9 | 660-700 | 8.3-8.8 | ≥1830 | ≥23 | 135-151 | 17-19 | 750 | 250 | -0.040 | -0.28 | |
YX-20s | 0.89-0.93 | 8.9-9.3 | 684-732 | 8.6-9.2 | ≥1830 | ≥23 | 150-167 | 19-21 | 750 | 250 | -0.045 | -0.28 | |
YX-22s | 0.92-0.96 | 9.2-9.6 | 710-756 | 8.9-9.5 | ≥1830 | ≥23 | 167-183 | 21-23 | 750 | 250 | -0.045 | -0.28 | |
YX-24s | 0.96-1.00 | 9.6-10.0 | 740-788 | 9.3-9.9 | ≥1830 | ≥23 | 183-199 | 23-25 | 750 | 250 | -0.045 | -0.28 | |
| 1:5 niedriger Temperaturkoeffizient (SmGd)Co5 | LTC (YX-10) | 0.62-0.66 | 6.2-6.6 | 485-517 | 6.1-6.5 | ≥1830 | ≥23 | 75-88 | 9.5-11 | 750 | 300 | Temperaturbereich 20-100℃ 100-200℃ 200-300℃ | α(Br) 0.0156%/℃ 0.0087%/℃ 0.0007%/℃ |
| Berechnung theoretischer Werde von Br und Hcj bei hohen Temperaturen | Der Temperaturkoeffizient der Remanenz von Br und der intrinsischer Koerzitiv Hcj werden bei 20°C bis 150°C gemessen und gelten lediglich als Richtwert. Theoretische Berechnung der Formel [T1 = Raumtemperatur (normalerweise 20℃), T2= hohe Temperatur]: Br@T2=Br@T1-[(T2-T1)*α(Br)*Br@T1] Hcj@T2=Hcj@T1-[(T2-T1)*β(Hcj)*Hcj@T1] YX-20s，Br=0.9T, Hcj=1830KA/m als Beispiel mit theoretischem Wert bei 150℃ wird wie folgt gerechnet: Br@150℃=0.9-[(150-20)*0.045%*0.9]=0.8473T Hcj@150℃=1830-[(150-20)*0.28%*1830]=1163.88KA/m | ||||||||||||
| Hinweis: 1) Beim Testen kommen leichte Fehler vor, die jedoch unter 1% Fehlerquote betragen. Der Guss wird nicht inspiziert, wodurch die einzelnen Leistungsparameter gewisse Abweichungen aufweisen können. 2) Die max. Betriebstemperatur hat viel mit der spezifischen Betriebstemperatur zu tun, der bespulten Leitung etc. 3) Durch technologische Verbesserungen kann sich der Leistungsindex ändern. Bitte schauen Sie sich jeweils die neuste Version der NGYC Datenblätter an. | |||||||||||||
| Eigenschaft | Einheit | SmCo5 Magnet |
| Dichte (D) | G/Cm3 | 8.3 |
| Curietemperatur (Tc) | K | 1000 |
| Vickers Härtgrad (Hv) | MPa | 450-500 |
| Druckfestigkeit (δc) | MPa | 1000 |
| Widerstandsgröße (ρ) | Ω.Cm | 5～6×10-5 |
| Biegefestigkeit (δb) | Mpa | 150-180 |
| Bruchfestigkeit (δt) | Mpa | 40 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 6 ⊥12 |
Bitte nehmen Sie die oben genannten Werte lediglich als Richtwerte und machen Sie Ihre Entscheidung für oder gegen die Magnete nicht ausschließlich an jenen fest.
