SmCo Ringmagnete
- Standardgrößen: D=1.5-130mm, Inner D=0.4-80mm, H=0.3-120mm
- Max. Ringmaße: Außendurchmesser D130mm (Innendurchmesser D80mm×H60mm), Außendurchmesser D80mm (Innendurchmesser D50mm×H120mm)
- Min. Ringmaße: Außendurchmesser D1.5mm (Innendurchmesser D0.4mm×H0.3mm)
Hinweis: Für Ringmagnete sind große Außendurchmesser mit geringer Höhe oder Dicke auf Grund der Brüchigkeit von SmCo nur schwer zu erreichen. Für Spezialanforderungen halten Sie bitte mit unserem Technik- und/ oder Vertriebsteam Rücksprache.

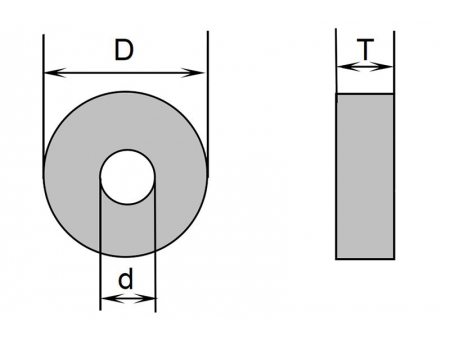

| Ring | |
| D | 1.2-100mm |
| d | 0.3-80mm |
| T | 0.3-60mm |
| Artikelnummer | ØD(Zoll/mm) | Ød(Zoll/mm) | T(Zoll/mm) |
| 12.21.280.00H1 | 0.165 / 4.2 | 0.055 / 1.4 | 0.232 / 5.9 |
| 12.21.280.00H2 | 0.243 / 6.172 | 0.059 / 1.498 | 0.098 / 2.489 |
| 12.21.280.00H3 | 0.3 / 7.62 | 0.128 / 3.251 | 0.125 / 3.175 |
| 12.21.280.00H4 | 0.342 / 8.7 | 0.149 / 3.8 | 0.748 / 19 |
| 12.21.280.00H5 | 0.355 / 9.017 | 0.062 / 1.574 | 0.05 / 1.27 |
| 12.21.280.00H6 | 0.393 / 10 | 0.275 / 7 | 0.118 / 3 |
| 12.21.280.00H7 | 0.452 / 11.5 | 0.255 / 6.5 | 0.126 / 3.2 |
| 12.21.280.00H8 | 0.472 / 12 | 0.314 / 8 | 1.377 / 35 |
| 12.21.280.00H9 | 0.5 / 12.7 | 0.13 / 3.302 | 0.187 / 4.749 |
| 12.21.280.00H10 | 0.625 / 15.875 | 0.39 / 9.90 | 0.187 / 4.749 |
| 12.21.280.00H11 | 0.653 / 16.586 | 0.34 / 8.63 | 0.25 / 6.35 |
| 12.21.280.00H12 | 0.68 / 17.272 | 0.25 / 6.35 | 0.4 / 10.16 |
| 12.21.280.00H13 | 0.7 / 17.78 | 0.2 / 5.08 | 0.5 / 12.7 |
| 12.21.280.00H14 | 0.75 / 19.05 | 0.5 / 12.7 | 0.312 / 7.924 |
| 12.21.280.00H15 | 0.8 / 20.32 | 0.196 / 5 | 1.417 / 36 |
| 12.21.280.00H16 | 0.91 / 23.114 | 0.27 / 6.858 | 1.629 / 41.376 |
| 12.21.280.00H17 | 1 / 25.4 | 0.206 / 5.232 | 0.5 / 12.7 |
| 12.21.280.00H18 | 1.205 / 30.607 | 0.99 / 25.146 | 0.1 / 2.54 |
| 12.21.280.00H19 | 1.259 / 32 | 0.787 / 20 | 0.059 / 1.5 |
| 12.21.280.00H20 | 1.622 / 41.211 | 0.28 / 7.112 | 1.7475 / 44.386 |
| 12.21.280.00H21 | 1.905 / 48.4 | 1.33 / 34 | 3.425 / 87 |
| 12.21.280.00H22 | 2.20 / 56 | 0.196 / 5 | 0.393 / 10 |
| 12.21.280.00H23 | 2.475 / 62.865 | 0.95 / 24.13 | 0.3 / 7.62 |
| 12.21.280.00H24 | 2.527 / 64.2 | 1.141 / 29 | 0.629 / 16 |
| 12.21.280.00H25 | 2.767 / 70.3 | 0.472 / 12 | 1.87 / 47.5 |
| 12.21.280.00H26 | 2.834 / 72 | 1.22 / 31 | 0.228 / 5.8 |
| 12.21.280.00H27 | 3.015/ 76.6 | 2.622 / 66.6 | 0.094 / 2.4 |
| 12.21.280.00H28 | 3.18 / 80.772 | 0.751 / 19.075 | 2.4335 / 61.810 |
| 12.21.280.00H29 | 3.228 / 82 | 0.472 / 12 | 2.007 / 51 |
| 12.21.280.00H30 | 3.74/ 95 | 1.899 / 48.24 | 1.102 / 28 |

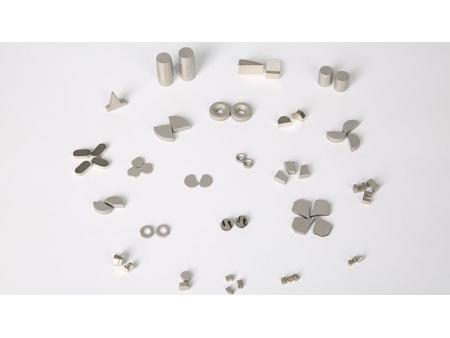

Die angezeigten SmCo Ringmagnete stellen nur einen kleinen Teil unserer Produktpalette für Standard-Ringmagnete für hohe Betriebstemperaturen dar. Wenn die von Ihnen benötigten Maße nicht auftauchen sollte, melden Sie sich bitte direkt bei uns. NGYC kann Maßanfertigungen für Sie vornehmen und Magnete genau nach Ihren individuellen Anforderungen designen, fertigen und zuliefern.
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 1:5
| Eigenschaft | Einheit | SmCo5 Magnet |
| Dichte (D) | G/Cm3 | 8.3 |
| Curietemperatur (Tc) | K | 1000 |
| Vickers Härtegrad (Hv) | MPa | 450-500 |
| Druckfestigkeit (δc) | MPa | 1000 |
| Widerstandsgröße (ρ) | Ω.Cm | 5～6×10-5 |
| Biegefestigkeit (δb) | Mpa | 150-180 |
| Bruchfestigkeit (δt) | Mpa | 40 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 6 ⊥12 |
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 2:17
| Eigenschaft | Einheit | Sm2Co17 Magnet |
| Dichte(D) | G/Cm3 | 8.4 |
| Curietemperatur (Tc) | K | 1100 |
| Vickers Härtegrad (Hv) | MPa | 550-600 |
| Druckfestigkeit (δc) | MPa | 800 |
| Widerstandsgröße (ρ) | Ω.Cm | 8～9×10-5 |
| Biegefestigkeit (δb) | Mpa | 130-150 |
| Bruchfestigkeit (δt) | Mpa | 35 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 8 ⊥11 |
Bitte beachten Sie, dass die oben genannten Werte nur Richtwerte sind und nicht der einzige Ausgangspunkt für eine Entscheidung für oder gegen bestimmt Magnete sein sollten.
