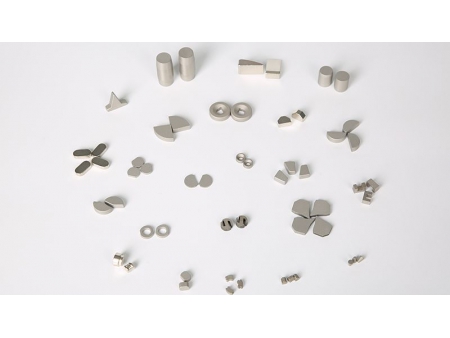

SmCo Blockmagnete
- Standardmaße: L=1-130mm, B=0.5-130mm, T=0.3-90mm
- Max. Blockmaße: Rechteckig: L130×B100×T50mm, quadratisch: L130×B130×T40mm, max. Magnetisierungsrichtung: 100mm
- Min. Blockmaße: L1×B0.5×T0.3mm
Hinweis: Blockmagnete in größeren Maßen müssen proportional reduziert werden, da mehrere Schichten mit dünnen Magneten auf Grund der Brüchigkeit von SmCo nicht möglich sind. Für Magnete die Größer sind als die oben genannten Ausführungen kontaktieren Sie bitte unser Technik- und/ oder Vertriebsteam.

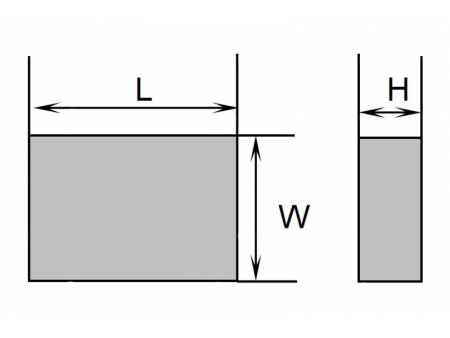

| Block | |
| L | 1-200mm |
| W | 0.5-100mm |
| H | 0.3-120mm |
| Artikelnummer | L(Zoll/mm) | W(Zoll/mm) | H(Zoll/mm) |
| 12.21.280.00F1 | 0.0196 / 0.5 | 0.019 / 0.5 | 0.098 / 2.5 |
| 12.21.280.00F2 | 0.039 / 1 | 0.157 / 4 | 0.275 / 7 |
| 12.21.280.00F3 | 0.055 / 1.397 | 0.05 / 1.27 | 0.05 / 1.27 |
| 12.21.280.00F4 | 0.08 / 2.032 | 0.06 / 1.524 | 0.06 / 1.524 |
| 12.21.280.00F5 | 0.1 / 2.54 | 0.125 / 3.175 | 0.15 / 3.81 |
| 12.21.280.00F6 | 0.196 / 5 | 0.196 / 5 | 0.118 / 3 |
| 12.21.280.00F7 | 0.22 / 5.588 | 0.22 / 5.588 | 0.2 / 5.08 |
| 12.21.280.00F8 | 0.3 / 7.62 | 0.14 / 3.556 | 0.14 / 3.556 |
| 12.21.280.00F9 | 0.393 / 10 | 0.059 / 1.5 | 0.078 / 2 |
| 12.21.280.00F10 | 0.4 / 10.16 | 0.34 / 8.636 | 0.1 / 2.54 |
| 12.21.280.00F11 | 0.5 / 12.7 | 0.5 / 12.7 | 0.25 / 6.35 |
| 12.21.280.00F12 | 0.6 / 15.24 | 0.6 / 15.24 | 0.12 / 3.048 |
| 12.21.280.00F13 | 0.7 / 17.78 | 0.425 / 10.795 | 0.145 / 3.683 |
| 12.21.280.00F14 | 0.787 / 20 | 0.393 / 10 | 0.354 / 9 |
| 12.21.280.00F15 | 0.8 / 20.32 | 0.28 / 7.112 | 0.135 / 3.429 |
| 12.21.280.00F16 | 0.9 / 22.86 | 0.59 / 14.986 | 0.175 / 4.445 |
| 12.21.280.00F17 | 1 / 25.4 | 0.188 / 4.775 | 0.25 / 6.35 |
| 12.21.280.00F18 | 1.181 / 30 | 0.629 / 16 | 0.118 / 3 |
| 12.21.280.00F19 | 1.574 / 40 | 0.787 / 20 | 0.157 / 4 |
| 12.21.280.00F20 | 1.968 / 50 | 0.511 / 13 | 0.511 / 13 |
| 12.21.280.00F21 | 2 / 50.8 | 2 / 50.8 | 0.5 / 12.7 |
| 12.21.280.00F22 | 2.362 / 60 | 0.826 / 21 | 0.137 / 3.5 |
| 12.21.280.00F23 | 2.755 / 70 | 1.968 / 50 | 1.968 / 50 |
| 12.21.280.00F24 | 3 / 76.2 | 1.5 / 38.1 | 0.25 / 6.35 |
| 12.21.280.00F25 | 3.149 / 80 | 1.062 / 27 | 0.389 / 9.9 |
| 12.21.280.00F26 | 3.543 / 90 | 0.236 / 6 | 0.078 / 2 |
| 12.21.280.00F27 | 3.937 / 100 | 1.574 / 40 | 0.984 / 25 |
| 12.21.280.00F28 | 4 / 101.6 | 1 / 25.4 | 1 / 25.4 |
| 12.21.280.00F29 | 4.33 / 110 | 2.559 / 65 | 0.393 / 10 |
| 12.21.280.00F30 | 5.039 / 128 | 2.913 / 74 | 0.779 / 19.8 |
Die oben aufgeführten SmCo Blockmagnete stellen nur einen kleinen Teil unserer Produktpalette von SmCo Magneten für hohe Temperaturen dar. Für individuelle Maßanfertigugen kontaktieren Sie uns bitte. NGYC kann nach Kundenanforderungen spezielle Magnete designen und für Sie fertigen.
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 1:5
| Eigenschaft | Einheit | SmCo5 Magnet |
| Dichte (D) | G/Cm3 | 8.3 |
| Curietemperatur (Tc) | K | 1000 |
| Vickers Härtegrad (Hv) | MPa | 450-500 |
| Druckfestigkeit (δc) | MPa | 1000 |
| Widerstandsgröße (ρ) | Ω.Cm | 5～6×10-5 |
| Biegefestigkeit (δb) | Mpa | 150-180 |
| Bruchfestigkeit (δt) | Mpa | 40 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 6 ⊥12 |
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 2:17
| Eigenschaft | Einheit | Sm2Co17 Magnet |
| Dichte(D) | G/Cm3 | 8.4 |
| Curietemperatur (Tc) | K | 1100 |
| Vickers Härtegrad (Hv) | MPa | 550-600 |
| Druckfestigkeit (δc) | MPa | 800 |
| Widerstandsgröße (ρ) | Ω.Cm | 8～9×10-5 |
| Biegefestigkeit (δb) | Mpa | 130-150 |
| Bruchfestigkeit (δt) | Mpa | 35 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 8 ⊥11 |
Bitte beachten Sie, dass die oben genannten Werte nur Richtwerte sind und nicht der einzige Ausgangspunkt für eine Entscheidung für oder gegen bestimmt Magnete sein sollten.
