BC02 Rundsteckverbinder (5 polig)
Kostenvoranschlag erhalten
AC Anschlusstechnik, Photovoltaik Stecker, PV Solar Stecker, MC4 kompatible Stecker
Dieser AC 3-Phasenstecker kann hohe Stromstärken transportieren und ist resistent gegen UV-Strahlen und hohe Temperaturen, sodass er sich auch für die Kopplung mit Invertern für mittlere Stromstärken eignet. Das Gehäuse wird aus hochwertigem, importierten PA66 gefertigt. Stabilität und Zuverlässigkeit werden durch ein Einrastsystem garantiert.
- Leistungsbereich: 20kw-30kw, drei Phasen
- Nennspannung: 690V (TÜV)
- Nennstrom: 50A（10mm2）
- Elektroden: 4P PE
- Kontaktresistenz: ≤5mΩ
- Wasserdichtigkeit: IP67(1m,30m)
- AWG: 4-16mm2
- Außendurchmesser (OD): 15-24mm
- Betriebstemperatur: -40℃~ 85℃

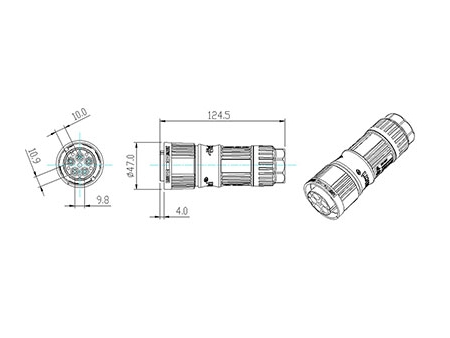

BC02(H9) Rundsteckverbinder (5 polig)
- Artikelnummer (TÜV, CQC 690V): BC02-5M65-19 (Kabel: 6/10/16 mm²)
- Artikelnummer (TÜV, CQC 690V): BC02-5F65-09 (Kabel:6/10/16mm2)
Technische Angaben
Allgemein
| Kontaktanzahl | 4P PE |
| Nennstrom | 50A(mit 10mm² Draht) |
| Nennspannung | 690V |
| Kontaktresistenz | ≤1mΩ |
| Stoßspannungsfestigkeit | 6000V AC |
| Überspannungsschutz | Ⅲ |
| Verunreinigung | 2(Verbundkabel) |
| Wasserdichtigkeit | IP67(1m, 30min) |
| Ionenströmung und Auszugskraft | 50~100N |
| Brennbarkeitsklasse | UL94-V0 |
| Temperaturbeständigkeit | -40℃~ 85℃ |
Anschluss
| AWG | 2.5/4/6/10/16mm² oder 14/12/10/8/6AWG |
| Außendurchmesser | 15~24mm |
| Verschlusssystem | Bajonett |
Modell
| Anschluss | Stecker |
| Anschlusstyp | Verschraubung |
| Größe Verschraubung | M4X0.7(“--”Typ) |
Standard
| PPP 59015A:2013 | TÜV- Sicherheitsanforderungen und Tests |
| RoHS konform | Ja |
Maße
| Länge | 47.0mm |
| Breite | 47.0mm |
| Höhe | 124.5mm |

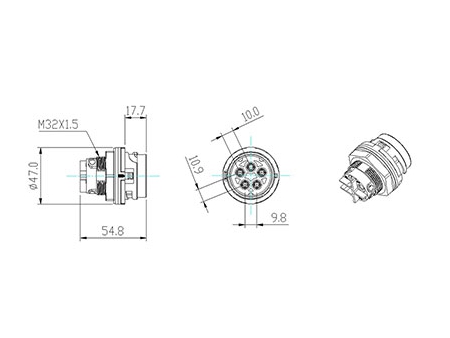

BC02(H6) Rundsteckverbinder (5 polig)
- Artikelnummer (TÜV, CQC 690V): BC02-5M65-16(Kabel:2.5/4/6mm2)
- Artikelnummer (TÜV, CQC 690V): BC02-5M65-16(Kabel:2.5/4/6mm2)
Technical Parameter
Allgemein
| Kontaktanzahl | 4P PE |
| Nennstrom | 50A(mit 10mm² Draht) |
| Nennspannung | 690V |
| Kontaktresistenz | ≤1mΩ |
| Stoßspannungsfestigkeit | 6000V AC |
| Überspannungsschutz | Ⅲ |
| Verunreinigung | 2(Verbundkabel) |
| Wasserdichtigkeit | IP67(1m, 30min) |
| Ionenströmung und Auszugskraft | 50~100N |
| Brennbarkeitsklasse | UL94-V0 |
| Temperaturbeständigkeit | -40℃~ 85℃ |
Anschluss
| AWG | 2.5/4/6/10/16mm² oder 14/12/10/8/6AWG |
| Außendurchmesser | 15~24mm |
| Verschlusssystem | Bajonett |
Modell
| Anschluss | Buchse |
| Anschlusstyp | Verschraubung |
| Größe Verschraubung | M4X0.7(“--”Typ) |
| Befestigter Draht | M32 |
| Querschnitt | Φ32.3 0.2/0 |
Material
| Gehäuse und dielektrisches Material | PA66 (25% GF) |
| Kontaktmaterial | CuZn Legierung |
| Kontaktoberfläche | versilbert |
| Dichtungsmaterial | Silikon |
Standard
| PPP 59015A:2013 | TÜV- Sicherheitsanforderungen und Tests |
| RoHS konform | Ja |
Maße
| Länge | 47.0mm |
| Breite | 47.0mm |
| Höhe | 54.8mm |
