BC01 Rundsteckverbinder (3 polig)
Kostenvoranschlag erhalten
AC Anschlusstechnik, Photovoltaik Stecker, PV Solar Stecker, MC4 kompatible Stecker
Unsere DC Photovoltaik Stecker werden zum Verbinden von Panelen, Invertern und Anschlussdosen eingesetzt. Unterschiedliche Werkzeuge werden für die Installation und den Abbau eingesetzt. Die Stecker sind resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibrationen und Elektroschocks und sind außerdem besonders dicht. Jeder unserer Stecker ist TÜV geprüft, hochwertig und zuverlässig.
- Leistungsbereich: 1000w-5000w, Einzelphase
- Nennspannung: 250v/350V AC (CSA) 250V AC (TÜV)
- Nennstrom: 25A (4mm2), max. Stromstärke: 30A（4mm2）
- Elektroden: 2 PE
- Wasserdichtigkeit: IP68(1.5m,24h)
- AWG: 2.5/4.0mm2
- Außendurchmesser (AD): 10-13mm
BC01(CC2) Rundsteckverbinder (3 polig)
- Artikelnummer (TÜV, CSA 250A): BC01-3M22-15
- Artikelnummer (CSA 350A): BC01-3F22-15
- Anzahl pro Einheit: 10 Stück
Technische Angaben
Allgemein
| Kontaktanzahl | 2 PE |
| Nennstrom | 25A(mit 4mm² Draht) |
| Nennspannung | TÜV: 250V AV CSA:250/350V AV |
| Kontakresistenz | ≤1mΩ |
| Stoßspannungsfestigkeit | 4000V AC |
| Überspannungsschutz | Ⅲ |
| Verunreinigung | 2(Verbundkabel) |
| Wasserdichtigkeit | IP68 (1.5m,24h) |
| Ionenströmung und Auszugskraft | 10~50N |
| Brennbarkeitsleistung | UL94-V0 |
| IEC Schutzklasse | Ⅱ |
| Temperaturbeständigkeit | -40℃~ 85℃ |
Anschluss
| AWG | 2.5/4.0mm² oder 14/12/10AWG |
| Außendurchmesser | 10~13mm |
| Verschlusssystem | Bajonettverschluss |
Modell
| Anschluss | Stecker |
| Anschlusstyp | Verschraubung |
Material
| Gehäuse und Dielektrisches Material | PPO(Polyphenylenoxid) |
| Kontaktmaterial | CuZn Legierung(geschnitten) |
| Kontaktoberfläche | versilbert |
| Dichtungsmaterial | Silikon |
Standard
| EN 61535:2012 PPP 59015A:2013 | IEC und VED- Sicherheitsanforderungen und Tests |
| UL6703A | USA und Kanada - Sicherheitsanforderungen und Tests |
| RoHS konform | Ja |
Maße
| Länge | 85.5mm |
| Breite | 35.0mm |
| Höhe | 35.0mm |
| Gewicht | 49.48g |
BC01-3F22-15 Rundsteckverbinder (3 polig)
- Artikelnummer(TÜV, CSA 250A): BC01-3F22-15
- Artikelnummer(CSA 350A): BC01-3F22-15
- Anzahl pro Einheit: 10 Stück
Allgemein
| Kontaktanzahl | 2 PE |
| Nennstrom | 25A(mit 4mm² Draht) |
| Nennspannung | TÜV: 250V AV CSA:250/350V AV |
| Kontaktresistenz | ≤1mΩ |
| Stoßspannungsfestigkeit | 4000V AC |
| Überspannungsschutz | Ⅲ |
| Verunreinigung | 2(Verbundkabel) |
| Wasserdichtigkeit | IP68(1.5m, 24h) |
| Ionenströmung und Auszugskraft | 10~50N |
| Brennbarkeitsklasse | UL94-V0 |
| IEC Schutzklasse | Ⅱ |
| Temperaturbeständigkeit | -40℃~ 85℃ |
Anschluss
| AWG | 2.5/4.0mm² oder 14/12/10AWG |
| Außendurchmesser | 10~13mm |
| Verschlusssystem | Bajonett |
Modell
| Anschluss | Buchse |
| Anschlusstyp | Verschraubung |
Material
| Gehäuse und dielektrisches Material | PPO(Polyphenylenoxid) |
| Kontaktmaterial | CuZn Legierung(geschnitten) |
| Kontaktoberfläche | versilbert |
| Dichtungsmaterial | Silikon |
Standard
| EN 61535:2012 PPP 59015A:2013 | IEC und VED- Sicherheitsanforderungen und Tests |
| UL6703A | USA und Kanada - Sicherheitsanforderungen und Tests |
| RoHS konform | Ja |
Maße
| Länge | 85.5mm |
| Breite | 35.0mm |
| Höhe | 35.0mm |
| Gewicht | 50.96g |

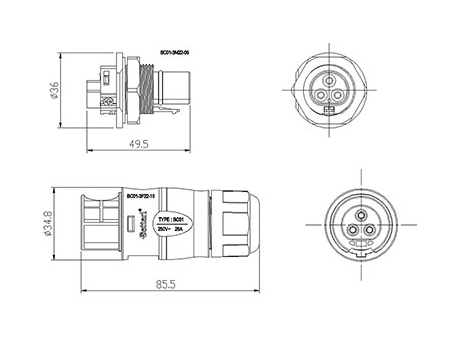

BC01(FC2) Rundsteckverbinder (3 polig)
- Artikelnummer (TÜV, CSA 250A): BC01-3M22-05
- Artikelnummer (CSA 350A): BC01-3F22-15
- Anzahl pro Einheit: 10 Stück
Technische Angaben
Allgemein
| Kontaktanzahl | 2 PE |
| Nennstrom | 25A(mit 4mm² Draht) |
| Nennspannung | TÜV: 250V AV CSA:250/350V AV |
| Kontaktresistenz | ≤1mΩ |
| Stoßspannungsfestigkeit | 4000V AC |
| Überspannungsschutz | Ⅲ |
| Verunreinigung | 2(Verbundkabel) |
| Wasserdichtigkeit | IP68(1.5m, 24h) |
| Ionenströmung und Auszugskraft | 10~50N |
| Brennbarkeitsklasse | UL94-V0 |
| IEC Schutzklasse | Ⅱ |
| Temperaturbeständigkeit | -40℃~ 85℃ |
Anschluss
| AWG | 2.5/4.0mm² oder 14/12AWG |
| Außendurchmesser | 10~13mm |
| Verschlusssystem | Bajonett |
Modell
| Anschluss | Stecker |
| Anschlusstyp | Verschraubung |
| Befestigter Draht | M25 |
| Querschnitt | Φ25.5 0.2/0 |
Material
| Gehäuse und dielektrisches Material | PPO(Polyphenylenoxid) |
| Kontaktmaterial | CuZn Legierung |
| Kontaktoberfläche | versilbert |
| Dichtungsmaterial | Silikon |
Standard
| EN 61535:2012 PPP 59015A:2013 | IEC und VED- Sicherheitsanforderungen und Test |
| UL6703A | USA und Kanada - Sicherheitsanforderungen und Test |
| RoHS konform | Ja |
Maße
| Länge | 50.0mm |
| Breite | 36.0mm |
| Höhe | 36.0mm |
| Gewicht | 26.08g |
- Artikelnummer (TÜV,CSA 250A): BC01-3F22-15
- Artikelnummer (CSA 350A): BC01-3F32-15
- Anzahl pro Einheit: 10 Stück
Technische Angaben
Allgemein
| Kontaktanzahl | 2 PE |
| Nennstrom | 25A(mit 4mm² Draht) |
| Nennspannung | TÜV: 250V AV CSA:250/350V AV |
| Kontaktresistenz | ≤1mΩ |
| Stoßspannungsfestigkeit | 4000V AC |
| Überspannungsschutz | Ⅲ |
| Verunreinigung | 2(Verbundkabel) |
| Wasserdichtigkeit | IP68(1.5m, 24h) |
| Ionenströmung und Auszugskraft | 10~50N |
| Brennbarkeitsklasse | UL94-V0 |
| IEC Schutzklasse | Ⅱ |
| Temperaturbeständigkeit | -40℃~ 85℃ |
Anschluss
| AWG | 2.5/4.0mm² oder 14/12AWG |
| Außendurchmesser | 10~13mm |
| Verschlusssystem | Bajonett |
Modell
| Anschluss | Buchse |
| Anschlusstyp | Verschraubung |
Material
| Gehäuse und dielektrisches Material | PPO(Polyphenylenoxid) |
| Kontaktmaterial | CuZn Legierung |
| Kontaktoberfläche | versilbert |
| Dichtungsmaterial | Silikon |
Standard
| EN 61535:2012 PPP 59015A:2013 | IEC und VED- Sicherheitsanforderungen und Tests |
| UL6703A | USA und Kanada - Sicherheitsanforderungen und Tests |
| RoHS konform | Ja |
Maße
| Länge | 85.5mm |
| Breite | 35.0mm |
| Höhe | 35.0mm |
| Gewicht | 50.96g |
