BC01B Solar Stecker, 3 pol
Der Solarsteckverbinder 300 V / 16 A ist ein dreipoliger Niedrigstrom-AC-Steckverbinder, der speziell für den zuverlässigen Einsatz in Solar-, Außen- und Industrieanwendungen entwickelt wurde. Die kompakte Bauweise, das kosteneffiziente Design sowie die hohe Schutzart IP68 gewährleisten einen sicheren Betrieb auch unter rauen Umweltbedingungen und bei langfristigem Außeneinsatz.
Der Steckverbinder erfüllt die flammhemmenden Anforderungen gemäß UL94-V0 (oder höher) und eignet sich ideal für Photovoltaikanlagen, Energieverteilungssysteme und industrielle Anwendungen. Ein schneller Installationsmechanismus in Kombination mit einem sicheren Steck- und Verriegelungssystem sorgt für eine einfache Montage, hohe Betriebssicherheit und zuverlässige Kontaktqualität.
Dank der plug-and-lock-Verbindung ist der Solarsteckverbinder sowohl für die Serienfertigung als auch für die Installation vor Ort bestens geeignet und bietet eine effiziente, langlebige und sichere Verbindungslösung für vielfältige Einsatzbereiche.

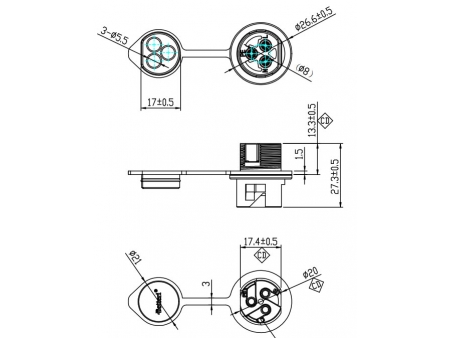

- BCO1B-OFC-C Einbaubuchse (Panel Mount)

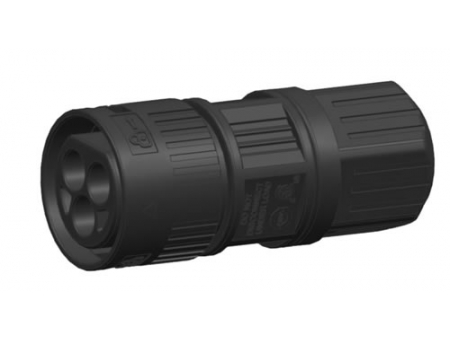

- BC01B-WMC-C01 Feldkonfektionierbarer Stecker
- CO1B-OMC-C Einbaustecker (Panel Mount)
- BC01B-WFC-C01 Feldkonfektionierbarer Steckverbinder, Buchse (weiblich)
| Anzahl der Kontakte | 3P(L, N, PE) |
| Nennstrom | 16A |
| Nennspannung | 300V |
| Prüfspannung (Netzfrequenz / Spannungsfestigkeit) | 4000V |
| Überspannungskategorie | Ⅲ |
| Verschmutzungsgrad | Ⅱ |
| Schutzart (IP-Schutzklasse) | IP68(1m,1h) |
| Flammwidrigkeitsklasse | UL94-V0 oder höher |
| Umgebungstemperaturbereich | -40℃ to 85℃ |
| Geeignete Leiter-/Kabelspezifikationen | 3C 14/16/18 AWG or 3G 2.5/1.5/1.0mm² |
| Haltekraft Verriegelung | ≥150N |
| Lebensdauer | ≥400 Steckzyklen |
| Gehäuse | PA66 |
| Standards | UL6703A, IEC 61984 |
| Zertifizierungen | RoHS, UV Resistant |
- Vielseitige Steckverbinder-Konfigurationen: Die Steckverbinder-Serie umfasst Einbausteckverbinder (Panel Mount) sowie feldkonfektionierbare Stecker und Buchsen. Dadurch ermöglicht sie eine flexible Systemintegration für unterschiedlichste Anwendungs- und Installationsszenarien.
- Kompakte und optimierte Abmessungen. Die kompakte Bauform erleichtert die Installation auch bei begrenztem Bauraum. Die Panel-zu-Kabel-Verbindung: Gesamtlänge L = 75,24 mm, Außendurchmesser D = 26,6 mm. Die Kabel-zu-Kabel-Verbindung: Gesamtlänge L = 130,0 mm, Außendurchmesser D = 26,6 mm.
- Kostenoptimierte Materialauswahl: Zur optimalen Balance zwischen Kosteneffizienz und Zuverlässigkeit werden hochwertige importierte Nylonmaterialien eingesetzt. Diese gewährleisten eine stabile elektrische und mechanische Leistung sowie eine dauerhafte IP68-Schutzwirkung.
- Schutzart IP68: Staubdicht (Schutzgrad 6) und wasserdicht (Schutzgrad 8). Der Steckverbinder ist für den Einsatz unter Wasser bis 1 m Tiefe für 1 Stunde ohne Leckage ausgelegt und eignet sich ideal für Außen- und Industrieanwendungen.
- Flammwidrigkeit nach UL94-V0: Nach zweimaliger Flammeneinwirkung von jeweils 10 Sekunden erlischt die Flamme innerhalb von 30 Sekunden selbstständig, was das Brandrisiko deutlich reduziert und die Systemsicherheit erhöht.
- Automatischer Verriegelungsmechanismus: Stecker und Buchse verriegeln automatisch bei vollständigem Einstecken. Die Haltekraft nach dem Stecken beträgt über 200 N, wodurch eine sichere, vibrationsfeste und langlebige Verbindung gewährleistet wird.
- Anwendung eines eingebauten Mikrowechselrichters (Panel Mount)
- Anwendung eines kabelmontierten Mikrowechselrichters
- Anwendung eines Dual-Bridge-Mikrowechselrichters
- Option 2
- Option 3
