LK24-3 ​Scheibenkupplung

LK24-3 ​Scheibenkupplung
LK24-3 ​Scheibenkupplung
LK24-3 ​Scheibenkupplung
Kostenvoranschlag erhalten
Über uns: http://couplingcn.de/1-2-16-lk-24-3-disc-coupling.html
Dimensionen
Hinweis: Informieren Sie uns über das Modell und φd1φd2 ihres gewünschten Produktes bitte.
Modell φd1φd2 Max. Bohrungsdurchmesser (mm) Φd2 φD Φd1 L W L1 M M1 M2 Anzugsdrehmoment( N.M )
LK24-CC60-11T ≤22 Φ11 1/10taper 60 44 53 6 23 M6 - - 8
22-28  48
LK24-CC60-16T ≤22 Φ16 1/10taper 70 44 71 6 41 M6 - - 8
22-28  48
LK24-60-11T ≤22 Φ11 1/10taper 80 44 60 6 23 - 4-M8 2-M8 8
22-28  48
LK24-60-16T ≤22 Φ16 1/10taper 90 44 78 6 41 - 4-M8 2-M8 8
22-28  48
Spezifikationen
ModellNenndrehmoment ( N.m ) Max.Drehfrequenz( rpm ) Trägheitsmoment( Kg.m2 ) Statische Drehsteifigkeit ( N.m / rad ) Fehler der Exzentrizität  ( mm ) Max. Winkelversatz ( °) Max. Axialversatz ( mm ) Gewicht ( g )
LK24-CC60-11T 60 14000 2.2×10-4 53000 0.02 1 ±0.3 660
LK24-CC60-16T 100 14000 2.1×10-4 53000 0.02 1 ±0.3 690
LK24-60-11T 200 13000 2.2×10-4 53000 0.02 1 ±0.3 860
LK24-60-16T 300 12000 2.1×10-4 53000 0.02 1 ±0.3 950

Für weitere Informationen, .
Verwandte Produkte

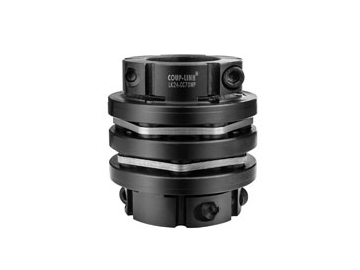

LK24-2​ Doppelgelenk Lamellenkupplung - Klemmbefestigung
LK24-2​ Doppelgelenk Lamellenkupplung - Klemmbefestigung
LK24-1 ​Einfachgelenk Lamellenkupplung - Klemmbefestigung
LK24-1 ​Einfachgelenk Lamellenkupplung - Klemmbefestigung

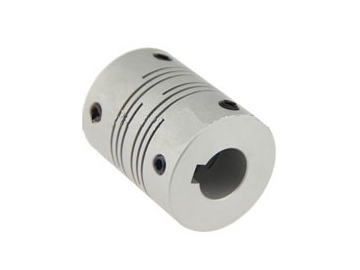

LK7-3 Beam Kupplung - Passfederverbindung
