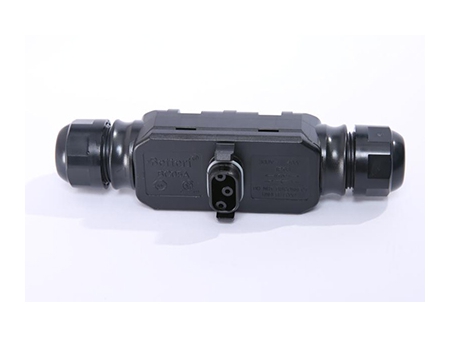

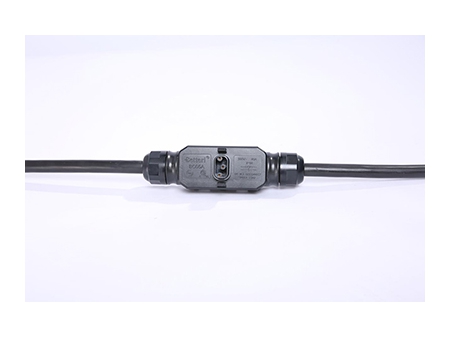

BC05A PV Anschlusskabel T-Stecker

BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
BC05A PV Anschlusskabel T-Stecker
Kostenvoranschlag erhalten
Über uns: http://thesolarconnector.de/2-5-bc05a-three-solar-connector.html

Diese AC Photovoltaik Rundsteckverbinder werden für Verbindungen mit Wechselrichtern und Buskabeln eingesetzt. Dank PPO/PC Kunststoff sind sie besonders dicht, zuverlässig und lange haltbar. Diese Photovoltaik Stecker sind besonders resistent gegen UV-Strahlen, Salzspray, hohe Temperaturen, Vibration und Elektroschocks.

  • Spezifikationen Hauptkabel: 300V, 40A (10AWG)
  • Spezifikationen Abzweigkabel: 300V, 12A (16AWG)
  • Farbe: Schwarz
  • Zertifizierung:
Technische Daten

Allgemein

Anzahl Stifte 2P PE
Hauptkabel Nennstrom 40A (Use 10AWG/6mm² Kupferleitung)
Hauptkabel Nennspannung 300V
Abzweigkabel Nennstrom 12A (Use 16AWG/1.5mm² Kupferleitung)
Abzweigkabel Nennspannung 300V
Kontaktwiderstund ≤5mΩ
Steh-Wechselspannung 1500V AC
ÜberspannungsKategorie Ⅲ
Verschmutzungsgrad Anschluss 2(verbunden)
Schutzart IP68(1m, 1h)
Zugfestigkeit 20~50N
Flammbarkeit UL94-V0
Nenntemperatur -40℃~ 85℃

Verbindungseigenschaften

Kabeleigenschaften Hauptleitung: 14/12/10AWG; Abzweigung: 16/18AWG
Außendurchmesser Kabel Hauptleitung: 10~13mm; Abzweigung: 7~9.5mm
Anschlussmethode SNAP (8mm)

Anschlussmethode

Hauptkabelanschluss Druckschraube
Abzweigung Anschluss Crimpen

Material

Außenmaterial PPE
Anschlussmaterial Kupfer-Zinklegierung
Anschluss-Oberflächenbehundlung Hauptleitung: Verzinnt; Abzweigung: vergoldet
Dichtungsmaterial Silikon-Kautschuk

Stundards

PPP 59015A:2013 TÜV Teststandard
ANSI/UL6703-2017 CSA Teststandard
RoHS konform Ja

Maße

Länge 150mm
Breite 40mm
Höhe 110mm
Verkabelung

Verkabelung (mehrere Wechselrichter)

Verkabelung (einzelne Micro-Wechselrichter)
