MEGA-T Energieumwandlungssystem (mit Transformator)
Kostenvoranschlag erhalten
Eigenschaften
- Kompatibel mit den meisten Akkus
- Großer Spannungsbereich
- geeignet für Ladung/Entladung in Hauptnetzen oder Inselnetzen
- Aktive und reaktive Leistung einstellbar
- Schwarzstart
- unterschiedliche Wechselrichter können gleichzeitig angeschlossen werden
- Flexible Kommunikation, Echtzeit-Batteriemanagementsystem
- Klein und leicht aufzubauen, zu bedienen und instanndzuhalten
- Max. Effizienz bis zu 98.7%
- Ein energiesparender Ventilator mit intelligentem Temperaturkontrollsysten
- starker digitaler Signalprozessor für stabile und effiziente Umwandlung
- Der Erkennungsalgorithmus unserer patentierten Software findet Fehler bei der Umwandlung sofort und stellt den Systemstatus einfach dar
- AC/DC Energiereserve für durchgehenden Betrieb des Kontrollsystems
Anwendungsbeispiele
- Industriell und kommerziell
- Microgrid
- Solar Energiespeicher und Ladestationen für Elektrofahrzeuge
- Spionagesystem
Wie funktioniert´s?
Technische Angaben
Datenblatt | MEGA0030T | MEGA0050T | MEGA0100T | MEGA0150T | MEGA0250T | MEGA0500T |
DC(Akku) | ||||||
Spannungsbereich | 200V-850V | 200V-850V | 200V-850V | 420V-850V | 420V-850V | 500V-850V |
Max. Leistung | 172A | 285A | 566A | 404A | 673A | 1128A |
AC(Hauptnetz) | ||||||
Max. Ausgangsleistung | 33kVA | 55kVA | 110kVA | 165kVA | 275kVA | 550kVA |
Nennstrom | 30KW | 50KW | 100KW | 150KW | 250KW | 500KW |
Nennspannung | 400V | 400V | 400V | 400V | 400V | 400V |
Spannungsbereich | 320V-460V | 320V-460V | 320V-460V | 320V-460V | 320V-460V | 320V-460V |
Nennstrom | 44A | 72A | 144A | 217 | 361A | 722A |
Max. Ausgangsleistung | 48A | 80A | 160A | 240A | 400A | 800A |
Nennfrequenz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
Frequenzbereich | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz | 45-55/55-65Hz |
THDI | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% |
PF | 1lagging-1leading | 1lagging-1leading | 1lagging-1leading | 1lagging-1leading | 1lagging-1leading | 1lagging-1leading |
AC Anschluss | 3W N PE | 3W N PE | 3W N PE | 3W N PE | 3W N PE | 3W N PE |
AC(Inselnetz) | ||||||
Nennspannung | 400V | 400V | 400V | 400V | 400V | 400V |
THDU | <1% linear <5% nicht-linear | nicht-linear <1% linear <5% | nicht-linear <1% linear <5% | nicht-linear <1% linear <5% | nicht-linear <1% linear <5% | nicht-linear <1% linear <5% |
Nennfrequenz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
Überspannungskapazität | 110%-kontinuierlich | 110%-kontinuierlich | 110%-kontinuierlich | 110%-kontinuierlich | 110%-kontinuierlich | 110%-kontinuierlich |
Allgemeine Informationen | ||||||
Max. Effizienz | 96.00% | 96.5% | 97.1% | 97.20% | 97.3% | 97.5% |
Schutzart | IP21 | IP21 | IP21 | IP21 | IP21 | IP21 |
Lärmbelastung | < 65dB | < 65dB | < 65dB | < 65dB | < 65dB | < 65dB |
Betriebtstemperatur | -30~ 55℃ | -30~ 55℃ | -30~ 55℃ | -30~ 55℃ | -30~ 55℃ | -30~ 55℃ |
Kühlung | Gebläse | Gebläse | Gebläse | Gebläse | Gebläse | Gebläse |
Relative Feuchtigkeit | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | nicht-kondensierend 0-95% | 0-95% nicht-kondensierend |
Max. Höhenanbringung | 5000m(Effizienzverlust> 3000m) | 5000m(Effizienzverlust> 3000m) | 5000m(Effizienzverlust> 3000m) | 5000m(Effizienzverlust> 3000m) | 5000m(Effizienzverlust> 3000m) | 5000m(Effizienzverlust> 3000m) |
Maße (W×D×H) | 800×800×2050mm | 800×800×2050mm | 800×800×2050mm | 800×800×2050mm | 1200×800×2050mm | 1600×1050×2050mm |
Gewicht | 300kg | 450kg | 860kg | 1000kg | 1350kg | 2770kg |
Transformator | vorhanden | vorhanden | vorhanden | vorhanden | vorhanden | vorhanden |
Eigenverbrauch | < 10W | < 10W | < 10W | < 10W | < 10W | < 10W |
Transfer Hauptnetz/Inselnetz | Manuell(Standard)Automatisch(optional) | Manuell(Standard)Automatisch(optional) | Manuell(Standard)Automatisch(optional) | Manuell(Standard)Automatisch(optional) | Manuell(Standard)Automatisch(optional) | Manuell(Standard)Automatisch(optional) |
Kommunikation | ||||||
Bildschirm | Touch-Screen | Touch-Screen | Touch-Screen | Touch-Screen | Touch-Screen | Touch-Screen |
BMS Schnittstelle | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN |
Geräteschnittstelle | RS485, TCP/IP | RS485, TCP/IP | RS485, TCP/IP | RS485,TCP/IP | RS485,TCP/IP | RS485,TCP/IP |
Zertifikate | CE,TÜV | CE,TÜV | CE,TÜV | CE,TÜV | CE,TÜV | CE,TÜV |

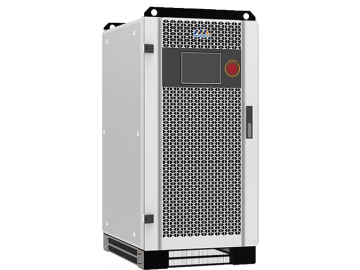

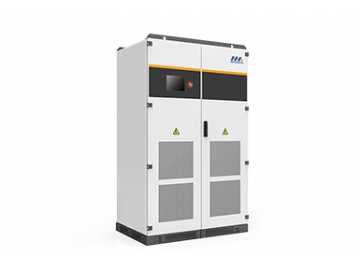

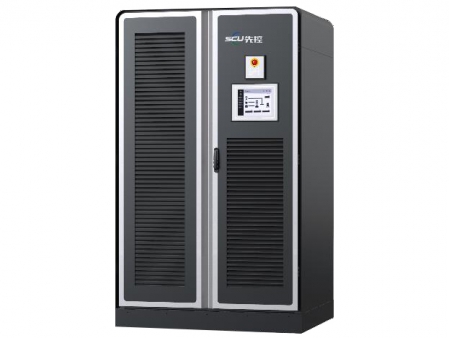

Verwandte Produkte
