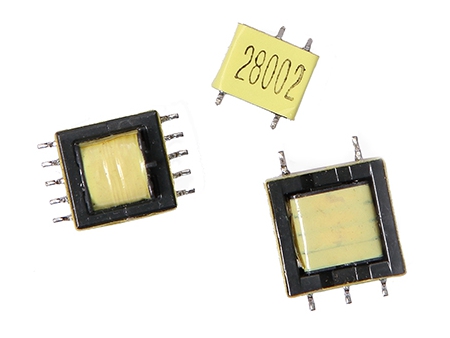

SMD-Transformator, Serie EFD
Kostenvoranschlag erhalten
Die SMD-Transformatoren mit EFD Kern von Southern Group besitzen einen flachen Ferritkern. Unser Produkt besitzt eine niedrige magnetische Streuung, eine breite Arbeitsfrequenz sowie eine starke Entstörungsfähigkeit. Deswegen findet unser SMD-Transformator häufig Anwendung in Schaltnetzteilen, Adaptern, LED-Netzgeräten, und Ladegeräten.
Parameter| Typ | Anzahl an Pins | Maße (mm) | Fig | ||||
| A | B | C | D | E | |||
| EFD-12 | 4+4 | 6 | 17 | 20 | 3.0 | 13.5 | 2 |
| EFD-15 | 5+5 | 7.3 | 18.2 | 21.35 | 2.5 | 15 | 1 |
| EFD-15 | 5+5 | 7.5 | 19.3 | 22.6 | 3.0 | 16.7 | 2 |
| EFD-20 | 5+5 | 9.4 | 25.3 | 27.7 | 3.75 | 21.7 | 2 |
| EFD-20 | 6+6 | 9.7 | 24 | 26.8 | 3 | 20 | 1 |
| EFD-25 | 5+5 | 13.4 | 29.7 | 35.4 | 5 | 25 | 2 |
| EFD-25 | 5+5 | 12.6 | 29.7 | 31.5 | 5 | 25 | 1 |
| EFD-30 | 6+6 | 12.6 | 31.6 | 35.3 | 5 | 30 | 2 |
