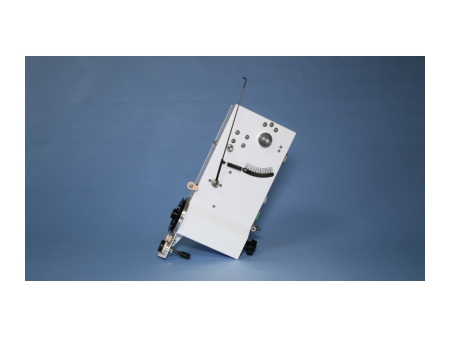

Wickeldraht Spannvorrichtung mit Magnethilfe
Beschreibung
Die Drahtspannung spielt eine wichtige Rolle bei allen Wickelvorgängen und hat großen Einfluss auf die Eigenschaften der Produtke, insbesondere auf die Widerstand der Drahtes. Deswegen sollen die Wickeldraht Spannvorrichtungen über stabile Spannung bei der Veränderung der Geschwindigkeit verfügen. Die Wickeldraht Spannvorrichtung mit Magnethilfe wird breit für die Spannungskontrolle von allen Arten der Drähten während des Wickelvorgangs, wie Lackdraht, Nylondraht, Metalldraht usw., verwendet.
Das Produkt hat eine einfache Struktur bzw. einen niedrigen Preis und wird jetzt auf dem Markt am meisten verwendet.
Eigenschaften
1. Die Qualität der Wickeldraht Spannvorrichtung mit Magnethilfe ist abhängig von zwei wesentlichen Zubehörteilen: Magnet und Lager.
* Magnet: Je mehr Magnet Sie verwenden, desto präziser es wird. Qianhe verwendet 16 Paar von Permanentagneten hoher Feldstärke. Durch Magnetfeld- und Drehmomentänderung entsteht Dämpfung. Die Spannung bleibt stabil und dauerhaft, weil es keine mechanische Reibung gibt. Andererseits verwendet wir Magnete mit hoher Feldstärke für breiteren Spannungsbereich und breitere Anwendung.
* Lager: Qianhe verwendet hochwertige Lager von NMB mit geringerem Widerstand und längerem Nutzungsdauern.
2. Nut-Design: ein Abspringen des Drahtes bei der Produktion zu vermeiden und die Qualität der Produkte sicherzustellen.
3. Jedes Produkt wird vor der Lieferung streng geprüft, um sicherzustellen, dass die Spannungskala und der Spannungswert präzis sind. Auf dieser Weise werden die Korrektur und Installation einfacher, wenn eine Drahtwickelmaschine mehrere Spannvorrichtungen erfordert.
4. Wenn die Drahtwickelmaschine ordnungsgemäß funktioniert, ist die Spannung und der Widerstand in gleicher Höhe. Das Produkt ist mit einem Drehknopf ausgestattet, mit dem man die Widerstand im Falle eines quadratischen Rahmens per Hand korrigieren kann. Außerdem wird eine plötzliche Veränderung der Geschwindigkeit der Wicklung nicht zum Drahtbruch führen.
5. Die Kunden können bestimmte Zugstange nach ihren Wünschen selbst wählen.
Modell | Spannungsbereich(gf) | Drahtdurchmesser(mm) | Verfügbare Zugstange | |
QH-MTCSS | 5-130 | 0.025-0.12 | TR-30# | |
QH-MTC300S | 14-400 | 0.06-0.25 | TR-31# | |
QH-MTCS | 30-800 | 0.08-0.40 | TR-32# |
(2) MTA Serie Wickeldraht Spannvorrichtung mit Magnethilfe (horizontaler Typ)
Modell | Spannungsbereich(gf) | Drahtdurchmesser(mm) | Verfügbare Zugstange | |
QH-MTASS | 5-130 | 0.025-0.12 | TR-30# | |
QH-MTA300S | 14-400 | 0.06-0.25 | TR-31# | |
QH-MTAS | 30-800 | 0.08-0.40 | TR-32# | |
QH-MTAM | 300-1500 | 0.35-0.80 | TR-18# | |
QH-MTAL | 500-2500 | 0.40-1.00 | TR-21# |
(3) MTQ Serie Wickeldraht Spannvorrichtung mit Magnethilfe (pneumatischer und horizontaler Typ)
Modell | Spannungsbereich(gf) | Drahtdurchmesser(mm) | Verfügbare Zugstange | |
QH-MTQSS | 5-130 | 0.025-0.12 | TR-30# | |
QH-MTQ300S | 14-400 | 0.06-0.25 | TR-31# | |
QH-MTQS | 30-800 | 0.08-0.40 | TR-32# | |
QH-MTQM | 300-1500 | 0.35-0.80 | TR-18# | |
QH-MTQL | 500-2500 | 0.40-1.00 | TR-21# |
