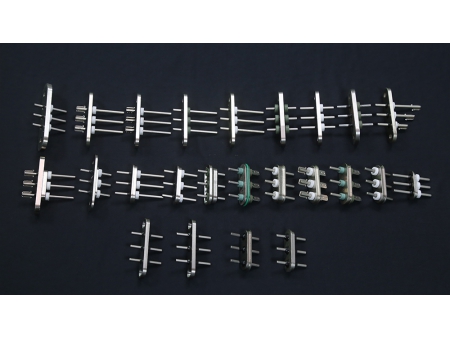

Hermetische Durchführung für 72V-810V Klimakompressor im Auto

Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Hermetische Durchführung für 72V-810V Klimakompressor im Auto
Kostenvoranschlag erhalten
Anwendung:

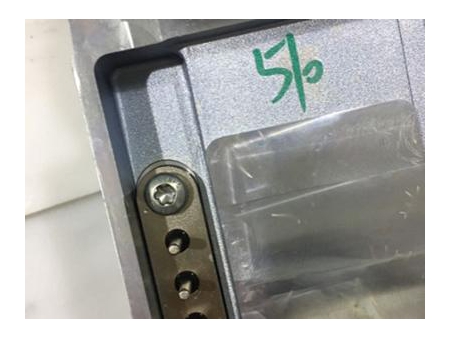

Diese hermetische Durchführung wird insbesondere im 72V-810V Klimakompressor verwendet, der hermetische Dichtung und elektrische Isolierung fordert und hohe Druckbelastungen widerstehen muss, während die elektrische Verbindung stabil erzeugt wird.

Materialien:
Hauptteil: C45, SAPH440, Q345B
Stift: 446SS 4J28
Glas: Unter hoher Temperatur geschmolzenes Glas
Keramik: 99#

Wir bieten kundenspezifische Services von unterschiedlichen hermetischen Durchführungen an. Unsere hermetische Durchführung hat folgende vorteilhafte Eigenschaften.
  • Gute Isolierung: 500 VDC bei statischer Prüfung, die Isolierung ist mehr als 5000MΩ
  • Luftdichtigkeit: Bleibt bei 2.5MPa
  • Hohe Spannungsfestigkeit: Mehr als 2000VAC, Leckstrom ist weniger als 0.5 mA
  • Korrosionsbeständigkeit: Erreicht dem Salzsprühnebeltest GB/T2423.17 nach dem 8. und höherem Niveau
  • Widerstandsfähig gegen unterschiedliche Kühlmittel: R114a, R410a, R22 und CO2
  • Widerstandsfähig gegen den Kälte- und Hitzeschock: Funktioniert vom -40 bis zum 300 Grad Celsius
Sinterprozess
  • 1. Güteraufnahme
  • 2. Wareneingangsprüfung
  • 3. Ätzen des Stifts
  • 4. Ölentfernung des Hauptteils
  • 5. Zusammenbauen und Sintern
  • 6. Luftdichtheitsprüfung
  • 7. Chemische Vernickelung
  • 8. Schweißen des Lötstücks
  • 9. Oberflächenbehandlung mit Silizium
  • 10. Elektrische Leitfähigkeit prüfen
  • 11. Kontrolle des Aussehens
  • 12. Qualitätsprüfung
  • 13. Packen
  • 14. Lieferung

Oberflächenbehandlung:
Mit unserer umweltfreundlichen Galvanotechnik, nämlich stromloser Nickelabscheidung, enthält die Nickelschicht keine gefährlichen Stoffe wie Quecksilber, Blei, Kadmium und sechswertiges Chrom, was die EU-Standards erreicht und die SGS-Umweltprüfung besteht, und die Plattierungsdicke bleibt bei 3-5 μm.

  • Korrosionsbeständigkeit: Gemäß den ISO9227-2017 Teststandards muss die rostige Fläche nach einem zwölfstündigen 5% Salzsprühnebeltest unter 5% der Gesamtfläche bleiben.
  • Standards beim Salzsprühnebeltest: GB/T2423.17,IEC60068-2-11,ISO4628-3

In den folgenden Tabellen werden alle Modelle vom hermetischen Durchführungen für 72V-810V Klimakompressor im Auto gezeigt, die wir zurzeit herstellen.

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-39
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-39 5.4mm 15mm Φ3.18mm 35.9mm Sprengring 6.4 Einsatzplatte Direktes Einstecken Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-HQ00
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-HQ00 4.0mm 12mm Φ3.18mm 49.3mm 51mm Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-27
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-27 4.75mm 14mm Φ3.18mm 32.5mm Sprengring Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-24
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-24 4.5mm 15mm Φ3.18mm 31.2mm 57.6mm 6.4 Einsatzplatte 4.0 Einsatzplatte Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-36
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-36 5.0mm 12mm Φ3.18mm 33.6mm 46.5mm Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-80
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-80 4.8mm 15mm Φ3.18mm 29.78mm Sprengring 6.4 Einsatzplatte Direktes Einstecken Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-71
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-71 4.0mm 14mm Φ3.18mm 36.5mm Sprengring Direktes Einstecken Direktes Einstecken Chemische Vernickelung 30A

Hermetische Durchführung für 72V-810V Klimakompressor im Auto SC-4-TQ00B
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-TQ00B 4.0mm 12mm Φ3.18mm 51.5mm 51mm Direktes Einstecken 6.4 Einsatzplatte Chemische Vernickelung 30A

Zugehörige Namen
Hermetische Durchführung, hermetische Steckverbinder, Kompressor-Durchführung, Glas-Metall-Durchführung
