Kostenvoranschlag erhalten
Anwendung:

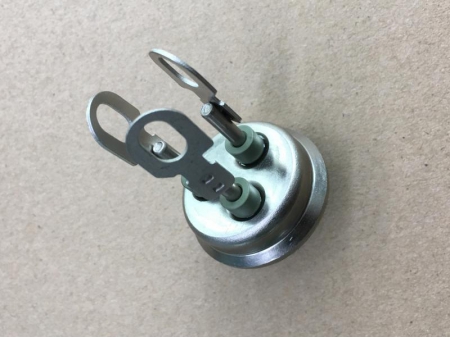

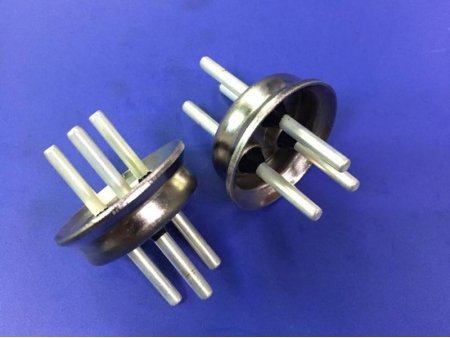

Diese Durchführung wird insbesondere im 12-24V elektrischen Kompressor verwendet, der hermetische Dichtung, elektrische Isolierung fordert und hohen Druckbelastungen widerstehen muss, während die elektrische Verbindung stabil erzeugt wird.

Materialien:
Hauptteil: C45
Stift: C45 oder 446SS Kupferkern, Stift hoher Leistung
Glas: Unter hoher Temperatur geschmolzenes Glas
Keramik: 99#

Wir bieten kundenspezifische Services von unterschiedlichen hermetischen Durchführungen an. Unsere hermetische Durchführung hat folgende vorteilhafte Eigenschaften.
  • Gute Isolierung: 500 VDC bei statischer Prüfung, die Isolierung ist mehr als 5000MΩ
  • Luftdichtigkeit: Die Luftdichtigkeit bleibt bei 2.5MPa
  • Hohe Spannungsfestigkeit: Mehr als 2000VAC, Leckstrom ist weniger als 0.5 mA
  • Korrosionsbeständigkeit: Erreicht dem Salzsprühnebeltest GB/T2423.17 nach dem 8. und höherem Niveau
  • Widerstandsfähig gegen unterschiedliche Kühlmittel: R114a, R410a, R22 und CO2
  • Widerstandsfähig gegen den Kälte- und Hitzeschock: Funktioniert vom -40 bis zum 300 Grad Celsius
Sinterprozess
  • 1. Güteraufnahme
  • 2. Wareneingangsprüfung
  • 3. Ätzen des Stifts
  • 4. Ölentfernung des Hauptteils
  • 5. Zusammenbauen und Sintern
  • 6. Luftdichtheitsprüfung
  • 7. Chemische Vernickelung
  • 8. Schweißen des Lötstücks
  • 9. Oberflächenbehandlung mit Silizium
  • 10. Elektrische Leitfähigkeit prüfen
  • 11. Kontrolle des Aussehens
  • 12. Qualitätsprüfung
  • 13. Packen
  • 14. Lieferung

Oberflächenbehandlung:
Mit unserer umweltfreundlichen chemischen Vernickelung, nämlich stromloser Nickelabscheidung, enthält die Nickelschicht keine gefährlichen Stoffe wie Quecksilber, Blei, Kadmium und sechswertiges Chrom, was die EU-Standards erreicht und die SGS-Umweltprüfung besteht, und die Plattierungsdicke bleibt bei 3-5 μm.

  • Korrosionsbeständigkeit: Gemäß den ISO9227-2017 Teststandards muss die rostige Fläche nach einem zwölfstündigen 5% Salzsprühnebeltest unter 5% der Gesamtfläche bleiben.
  • Standards beim Salzsprühnebeltest: GB/T2423.17,IEC60068-2-11,ISO4628-3

In den folgenden Tabellen werden alle Modelle vom hermetischen Durchführungen für 12-24V Klimakompressoren im Auto gezeigt, die wir zurzeit herstellen.

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-84
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximal-strom
SC-4-84 5mm 15mm Φ5.5mm 42.5mm 62mm M5 Schraubgewinde M5 Schraubgewinde Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-1-GY00C
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-1-GY00C 1.45mm 11.66mm Φ3.18mm 43.1mm Sprengring Direktes Einstecken Direktes Einstecken Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-27C
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-27C 4.75mm 14mm Φ3.18mm 32.5mm Sprengring Direktes Einstecken Direktes Einstecken Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-85
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-85 4.5mm 12mm Φ5.0mm 43mm 51mm Direktes Einstecken M5 Schraubgewinde Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-96104
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-96104 4mm 12mm Φ5.0mm 52mm 51mm M5 Schraubgewinde M5 Schraubgewinde Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-1-635I
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-1-635I 1.45mm 15.12mm Φ3.18mm 43.1mm Schweißung Direktes Einstecken Bimetall Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-45
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-45 4.75mm 14mm Φ5.0mm 32.5mm Sprengring M5 Schraubgewinde M5 Schraubgewinde Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-1-78SC
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-1-78SC 1.45mm 11.66mm Φ3.18mm 40mm Schweißung Direktes Einstecken Bimetall Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-HQ00C
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-HQ00C 4.0mm 12mm Φ3.18mm 49.3mm 51mm Direktes Einstecken Direktes Einstecken Chemische Vernickelung 60A

Hermetische Durchführung für 12-24V Klimakompressoren im Auto SC-4-46M5
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-46M5 4.0mm 12mm Φ5.0mm 42.5mm 53mm M5 Schraubgewinde M5 Schraubgewinde Chemische Vernickelung 60A

Hermetic 12V-24V Car Air Conditioner Compressor Terminal SC-4-3.2M4
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-4-3.2M4 4.0mm 12mm Φ5.0mm 49.3mm 51mm Φ3.2 Direct Insertion M4 Schraubgewinde Chemische Vernickelung 60A

Hermetic 12V-24V Car Air Conditioner Compressor Terminal SC-1-70C
Modell Dicke des Hauptteils Entfernung zwischen Stiften Außendurchmesser des Stifts Länge des Stifts Entfernung zwischen Ösen Verbindung der Motordurchführung Verbindung der Steuerungsdurchführung Oberflächenbehandlung Maximalstrom
SC-1-70C 1.5mm 11.66mm Φ3.18 mm 36.5mm Φ3.2 Direct Insertion Wire ear connection Chemische Vernickelung 60A

Zugehörige Namen
Hermetische Durchführung, hermetische Steckverbinder, Kompressor-Durchführung, Glas-Metall-Durchführung
