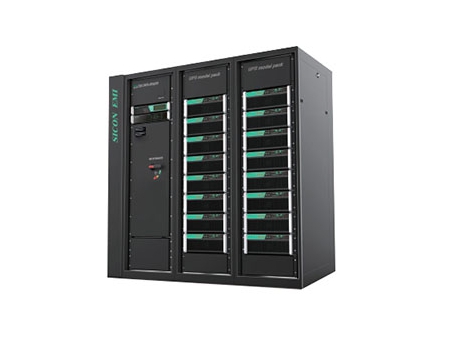

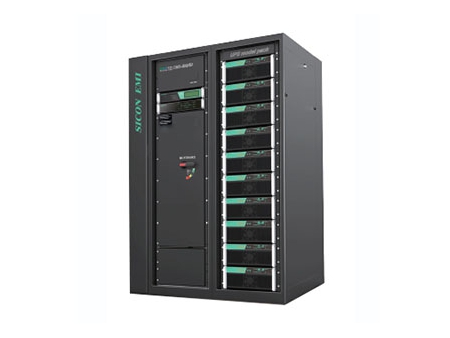

CMS 50kVA USV-System, anpassbar bis 800kVA, 400V, mit 64 Batterien
Kostenvoranschlag erhalten
Die CMS 50kVA Modelle sind USV-Systeme, die mit zusätzlichen Einheiten kombiniert werden können um Leistungen von 350kVA, 500kVA oder 800kVA zu erreichen - je nach Kundenanforderungen.
CMS-350/50 USV-System
- Max. Leistung: 350kVA
- Modell des Lademoduls: CM50
- Modulleistung 50kVA
- direkte Spannung: ±384V
- Maße: 800*1000*2000 mm (B*T*H), Standardschrank 19"
- Gewicht: 300kg
CMS-500/50 USV-System
- Max. Leistung: 500kVA
- Modell des Lademoduls: CM50
- Modulleistung: 50kVA
- direkte Spannung: ±384V
- Maße: 1400*1000*2000 mm (B*T*H), Standardschrank 19"
- Gewicht: 500kg
CMS-800/50 USV-System
- max. Leistung: 800kVA
- Modell des Lademoduls: CM50
- Modulleistung: 50kVA
- Direkte Spannung: ±384V
- Maße: 2200*1000*2000 mm (B*T*H), Standardschrank 19"
- Gewicht: 600kg
USV-System Technische Daten
Modul
| Modell | CM50 |
| Modulleistung | 50 kVA |
| Nennspannung | ±384VDC |
| Stromanschluss | 3/3, 3/1, 1/3, 1/1 phasig |
| Maße (B*T*H)mm | 482×700×176 |
| Gewicht (kg) | ca. 40 kg |
| Ladekapazität des Moduls | 10kW Ladekapazität pro Modul |
| Leistungsfaktor | ≥ 0.99 |
| Überlastbarkeit | mehr als vorgegeben |
| max. Wärmeableitung | 1900w |
| Gesamtoberschwingung THDI (%) | ≤ 3% |
Eingangsleistung
| Eingangsleistung Phasen | 3-phasig N E, 1-phasig N E |
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50Hz±10%, 60Hz±10% |
| Einschaltzeit (Sec.) | 60sec |
| Gesamtoberschwingung THDI (%) | ＜3% |
| Leistungsfaktor | ≥0.99 |
Umleitung Parameter
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50 Hz, 60 Hz |
| Frequenzbereich synchron | 50 Hz±4%, 60 Hz±4% |
DC Eingangsleistung
| Nennspannung | ±384VDC |
| Spannungstoleranz | ±345V~±440V DC |
Batterieladung
| limitierter Ladestrom | ja |
| max. Ladekzeit | 10 Std. (2 Std. Redundanz) |
| Stabilität der Ladespannung | ±1% |
AC Ausgangsleistung
| USV Leistungsfaktor | 1 |
| Ausgangsspannung | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Ausgangsfrequenz | Batterie) ±4%;±0.2% ( |
| Ausgangsspannungsstabilität | ±1% |
| Erholungszeit Ausgangsspannung | ＜20ms (LadungWechsel) 0~100% |
| Überlastbarkeit | Betrieb von 10min bei 125% Ladung |
| Umschalten von Netz- zu Akkubetrieb | 0ms |
| Umschalten von Umleitung zu Wechselrichter | < 1ms |
| Leistungsspitzenfaktor | 3:01 |
| Wellen Verzerrung | ≤1% ( lineare Ladungnicht-lineare Ladung ) ), ≤3%( |
| Gesamteffizienz | ≥95% (AC~AC), ≥98% (DC~AC) |
| Präzision Ladungsverteilung | ≤5% |
Anwendungsbereich
| Umgebungstemperatur | -25℃～60℃ |
| Betriebstemperatur | -5℃～40℃ |
| max. Betriebshöhe | ≤1500m |
| Relative Feuchtigkeit | nicht kondensierend ≤95% |
| Schutzart | IP30 |
| Kühlung | Luftkühlung |
| Sicherheitsstandards | EN62040-1-1:2003 IEC60950-1:2001 |
| Elektromagnetische Kompatibilität | EN62040-2:2006 |
| Geräuschpegel | ≤55DB |
Andere
| Schaltschrank | Standardschrank 19" |
| Überwachungssystem | UPSupervisor |
| Schnittstelle | und 8 Versuchskontakte, TCP/IP Adapter, SNMP(optional) RS232, RS485 |
| Display | Touch LCD/LED Display |
