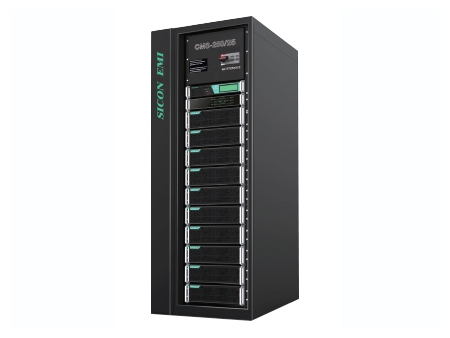

CMS 25kVA UPS, anpassbar bis 250kVA, 400V, mit 64 Batterien
Kostenvoranschlag erhalten
Die CMS 25kVA UPS ist ein modulares USV-System mit 25kVA und kann bis auf 150kVA oder 250kVA aufgerüstet werden, je nach Kundenanforderungen.
CMS-150/25 USV-System
- Max. Leistung: 150kVA
- Modell des Moduls: CM25
- Modulleistung: 25kVA
- direkte Spannung: ±384V
- Maße: 600*800*1600 mm (B*T*H), Standardschrank 19"
- Gewicht: 170kg
CMS-250/25 USV-System
- Max. Leistung: 250kVA
- Modell des Moduls: CM25
- Modulleistung: 25kVA
- direkte Spannung: ±384V
- Maße: 800*800*2000 mm (B*T*H), Standardschrank 19"
- Gewicht: 200kg
USV-System Technische Daten
Modul
| Modell | CM25 |
| Modulleistung | 25 kVA |
| Nennspannung | ±384VDC |
| Stromanschluss | 3/3, 3/1, 1/3, 1/1 phasig |
| Maße (B*T*H)mm | 482×465×133 |
| Gewicht (kg) | ca. 20 kg |
| Aufladekapazität des Moduls | Ladekapazität pro Modul 6kW |
| Leistungsfaktor | ≥ 0.99 |
| Überlastbarkeit | mehr als vorgegeben |
| Max. Wärmeableitung | 1187w |
| Gesamtoberschwingung THDI (%) | ≤ 3% |
Eingangsleistung
| Eingangsleistung Phasen | 3-phasig N E, 1-phasig N E |
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50Hz±10%, 60Hz±10% |
| Einschaltzeit (Sec.) | 60sec |
| Gesamtoberschwingung THDI (%) | ＜3% |
| Leistungsfaktor | ≥0.99 |
Umleitung Parameter
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50 Hz, 60 Hz |
| Frequenzbereich synchron | 50 Hz±4%, 60 Hz±4% |
DC Eingangsleistung
| Nennspannung | ±384VDC |
| Spannungstoleranz | ±345V~±440V DC |
Batterieladung
| Ladestrom limitiert | ja |
| Ladekapazität | 10 Std. (2 Std. Redundanz) |
| Stabilität der Ladespannung | ±1% |
AC Ausgangsleistung
| USV Leistungsfaktor | 1 |
| Ausgangsspannung | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Ausgangsfrequenz | Batterie) ±4%;±0.2% ( |
| Ausgangsspannungsstabilität | ±1% |
| Erholungszeit Ausgangsspannung | Ladung 0~100% Wechsel) ＜20ms ( |
| Überlastbarkeit | Betrieb von 10min beiLadung 125% |
| Umschalten von Netz- zu Akkubetrieb | 0ms |
| Umschalten von Umleitung zu Wechselrichter | < 1ms |
| Leistungsspitzenfaktor | 3:01 |
| Wellen Verzerrung | ≤1% ( lineare Ladungnicht-lineare Ladung ) ), ≤3%( |
| Gesamteffizienz | ≥95% (AC~AC), ≥98% (DC~AC) |
| Präzision Ladungsverteilung | ≤5% |
Anwendungsbereich
| Umgebungstemperatur | -25℃～60℃ |
| Betriebstemperatur | -5℃～40℃ |
| max. Betriebshöhe | ≤1500m |
| Relative Feuchtigkeit | nicht kondensierend ≤95% |
| Schutzart | IP30 |
| Kühlung | Air cooling |
| Sicherheitsstandards | EN62040-1-1:2003 IEC60950-1:2001 |
| Elektromagnetische Kompatibilität | EN62040-2:2006 |
| Geräuschpegel | ≤55DB |
Andere
| Schaltschrank | Standardschrank 19" |
| Monitor management system | UPSupervisor |
| Schnittstelle | und 8 Versuchskontakte, TCP/IP Adapter, SNMP(optional) RS232, RS485 |
| Display | Touch LCD/LED Screen |
