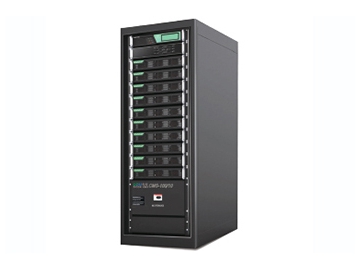

CMS 10kVA USV, anpassbar bis 100kVA, 400V, 64 Akkus
Kostenvoranschlag erhalten
Das CMS 10kVA USV-System ist eines unserer modularen USV-Systeme. Es eignet sich aufgrund seiner Kompaktheut für kleine und mittelgroße Projekte. Das CMS 10kVA USV-System hat einen kompakten Aufbau (Standfläche 0.48㎡), bietet zuverlässige Leistung und genügen Redundanz. Jedes Modul hat eine Leistung von 10kVA und kann auf bis auf 50kVA oder 100kVA erweitert werden - je nach Kundenanforderungen.
CMS-50/10 USV-System
- Max. Leistung：50kVA
- Modell：CM10
- Modulleistung：10kVA
- direkte Spannung: ±384V
- Maße: 600*800*1200mm (B*T*H), Standardschrank 19"
- Gewicht: 120kg
CMS-100/10 USV-System
- Max. Leistung：100kVA
- Modell：CM10
- Modulleistung：10kVA
- direkte Spannung: ±384V
- Maße: 600*800*1600 mm (B*T*H), Standardschrank 19"
- Gewicht: 150kg
USV-System Technische Daten
Modul
| Modell | CM10 |
| Moduleleistung | 10kVA |
| eingehende Nennspannung | ±384VDC |
| Stromanschluss | 3/3 phasig |
| Modulmaße (B*T*H)mm | 482×465×89 |
| Gewicht (kg) | ca. 16kg |
| Modul Ladekapazität | 2.5kW Ladekapazität pro Modul |
| eingehender Leistungsfaktor | ≥0.99 |
| Überlastbarkeit | mehr als vorgegeben |
| max. Wärmeableitung | 475w |
| Gesamtoberschwingung THDI (%) | ≤3% |
Eingangsleistung
| Eingangsleistung Phasen | 3-phasig N E, 1-phasig N E |
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50Hz±10%, 60Hz±10% |
| Einschaltzeit (Sec.) | 60s |
| Gesamtoberschwingung THDI (%) | ＜3% |
| Leistungsfaktor | ≥0.99 |
Umleitung Parameter
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50 Hz, 60 Hz |
| Frequenzbereich synchron | 50 Hz±4%, 60 Hz±4% |
DC Eingangsleistung
| Nennspannung | ±384VDC |
| Spannungstoleranz | ±345V~±440V DC |
Batterieladung
| limitierter Ladestrom | ja |
| max. Ladekzeit | 10 Std. (2 Std. Redundanz) |
| Stabilität der Ladespannung | ±1% |
AC Ausgangsleistung
| USV Leistungsfaktor | 1 |
| Ausgangsspannung | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Ausgangsfrequenz | ±4%;±0.2% (Batterie) |
| Ausgangsspannungsstabilität | ±1% |
| Erholungszeit Ausgangsspannung | ＜20ms (Ladung 0~100% Wechsel) |
| Überlastbarkeit | Betrieb von 10min bei 125% Ladung |
| Umschalten von Netz- zu Akkubetrieb | 0ms |
| Umschalten von Umleitung zu Wechselrichter | < 1ms |
| Leistungsspitzenfaktor | 3:01 |
| Wellen Verzerrung | ≤1% ( lineare Ladung ), ≤3%( nicht-lineare Ladung ) |
| Gesamteffizienz | ≥95% (AC~AC), ≥98% (DC~AC) |
| Präzision Ladungsverteilung | ≤5% |
Anwendungsbereich
| Umgebungstemperatur | -25℃～60℃ |
| Betriebstemperatur | -5℃～40℃ |
| max. Betriebshöhe | ≤1500m |
| Relative Feuchtigkeit | ≤95% nicht kondensierend |
| Schutzart | IP30 |
| Kühlung | Luftkühlung |
| Sicherheitsstandards | EN62040-1-1:2003 IEC60950-1:2001 |
| Elektromagnetische Kompatibilität | EN62040-2:2006 |
| Geräuschpegel | ≤55DB |
Andere
| Schaltschrank | Standardschrank 19" |
| Überwachungssystem | UPSupervisor |
| Schnittstelle | RS232, RS485 und 8 Versuchskontakte, TCP/IP Adapter, SNMP(optional) |
| Display | Touch LCD/LED Display |
