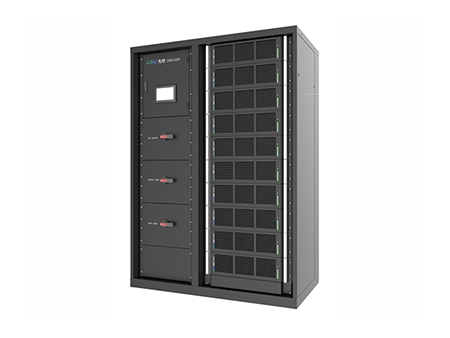

CMS 50kVA USV, anpassbar bis 300kVA, 400V, mit 40 Akkus
Kostenvoranschlag erhalten
Die CMS 50kVA USV-Systeme eignen sich für 400kVA oder 500kVA System. Jedes Modul hat eine Kapazität von bis zu 50kVA und kann mit andere Modulen im Schaltschrank kombiniert aufgerüstet werden bis 400kVA oder 500kVA.
CMS 400KVA USV-System
- Max. Leistung: 400kVA
- Modell des Moduls: CM50
- Modulleistung: 50kVA
- direkte Spannung: ±240V
- Maße: 1400*800*1800 mm (B*T*H), Standardschrank 19"
- Gewicht: 600kg
CMS 500KVA USV-System
- Max. Leistung: 500kVA
- Modell des Moduls: CM50
- Modulleistung: 50kVA
- direkte Spannung: ±240V
- Maße: 1400*800*2000 mm (B*T*H), Standardschrank 19"
- Gewicht: 800kg
USV-System Technische Daten
Modul
| Modell | CM50 | |
| Modulleistung | 50 kVA | |
| Stromanschluss | 3/3 phasig | |
| Modulmaße (B*T*H)mm | 682*700*176 | |
| Gewicht (kg) | ca. 40 kg | |
| Ladekapazität | 12.5kVA Ladekapazität pro Modul | |
| Leistungsfaktor | ≥ 0.99 | |
| max. Wärmeableitung | 2734W | |
| Gesamtoberschwingung THDI (%) | ≤ 3% | |
Eingangsleistung
| Eingangsleistung Phasen | 3-phase N E, 1-phase N E |
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50Hz±10%, 60Hz±10% |
| Einschaltzeit(Sec.) | 60sec |
| Gesamtoberschwingung THDI (%) | ＜3% |
| Leistungsfaktor | ≥0.99 |
Umleitung Parameter
| Eingangsspannung | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Eingangsfrequenz | 50 Hz, 60 Hz |
| Frequenzbereich synchron | 50 Hz±4%, 60 Hz±4% |
DC Eingangsleistung
| Nennspannung | ±384VDC |
| Spannungstoleranz | ±345V~±440V DC |
Batterieladung
| limitierter Ladestrom | ja |
| max. Ladekzeit | 10 Std. (2 Std. Redundanz) |
| Stabilität der Ladespannung | ±1% |
AC Ausgangsleistung
| USV Leistungsfaktor | 1 |
| Ausgangsspannung | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Ausgangsfrequenz | Batterie) ±4%;±0.2% ( |
| Ausgangsspannungsstabilität | ±1% |
| Erholungszeit Ausgangsspannung | ＜20ms (LadungWechsel) 0~100% |
| Überlastbarkeit | Betrieb von 10min bei 125% Ladung |
| Umschalten von Netz- zu Akkubetrieb | 0ms |
| Umschalten von Umleitung zu Wechselrichter | < 1ms |
| Leistungsspitzenfaktor | 3:01 |
| Wellen Verzerrung | ≤1% ( lineare Ladung ) ), ≤3%( nicht-lineare Ladung) |
| Gesamteffizienz | ≥95% (AC~AC), ≥98% (DC~AC) |
| Stromverteilungsgenauigkeit | ≤5% |
Anwendungsbereich
| Umgebungstemperatur | -25℃～60℃ |
| Betriebstemperatur | -5℃～40℃ |
| max. Betriebshöhe | ≤1500m |
| Relative Feuchtigkeit | nicht kondensierend ≤95% |
| Schutzart | IP30 |
| Kühlung | Luftkühlung |
| Sicherheitsstandards | EN62040-1-1:2003 IEC60950-1:2001 |
| Elektromagnetische Kompatibilität | EN62040-2:2006 |
| Geräuschpegel | ≤55DB |
Andere
| Schaltschrank | Standardschrank 19" |
| Überwachungssystem | UPSupervisor |
| Schnittstelle | und 8 Versuchskontakte, TCP/IP Adapter, SNMP(optional) RS232, RS485 |
| Display | Touch LCD/LED Display |
