24kV Kaltschrumpf-Aufteilkappen und Kaltschrumpf-Endkappen

Kostenvoranschlag erhalten

Über uns: http://cyshrinktubing.de/4-2-2-24kv-cold-shrink-terminations.html

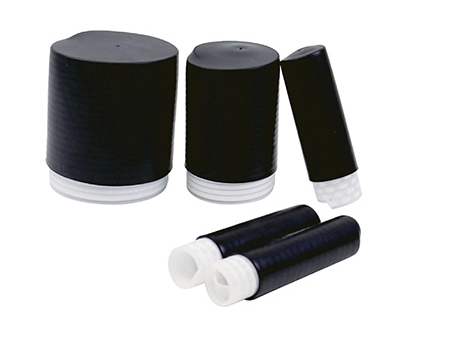

Kaltschrumpf-Endkappen

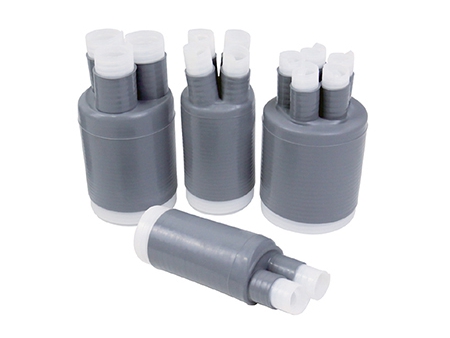

Kaltschrumpf-Aufteilkappen

Beschreibung
24kV Kaltschrumpf-Endkappen und Kaltschrumpf-Aufteilkappen werden aus hochwertigem Silikongummi gefertigt und eignen sich für Innen- und Außenanwendungen mit einadrigen bis zu 3-adrigen Leitungen. Sie bieten erstklassige Isolierung, Kriechwegfestigkeit und gute Elastizität. Sie können bei Spannungen bis zu 24kV eingesetzt werden.

Technische Daten

Typ		Größe	Kabelbereich(mm²)
12/24kV XLPE Kabel (einadrig)	Endkappe Innenanwendung
		12/24kVCDLN-1/1	25-50
		12/24kVCDLN-1/2	70-120
		12/24kVCDLN-1/3	150-240
		12/24kVCDLN-1/4	300-400
12/24kV XLPE Kabel (einadrig)	Endkappe Außenanwendung	12/24kVCDLW-1/1	25-50
		12/24kVCDLW-1/2	70-120
		12/24kVCDLW-1/3	150-240
		12/24kVCDLW-1/4	300-400
12/24kV XLPE Kabel (einadrig)	Verbindungsmuffe	12/24kVCDLJ-1/1	25-50
		12/24kVCDLJ-1/2	70-120
		12/24kVCDLJ-1/3	150-240
		12/24kVCDLJ-1/4	300-400


12/24kV XLPE Kabel (3-adrig)	Endkappe Innenanwendung	12/24kVCDLN-3/1	25-50
		12/24kVCDLN-3/2	70-120
		12/24kVCDLN-3/3	150-240
		12/24kVCDLN-3/4	300-400


12/24kV XLPE Kabel (3-adrig)	Endkappe Außenanwendung	12/24kVCDLW-3/1	25-50
		12/24kVCDLW-3/2	70-120
		12/24kVCDLW-3/3	150-240
		12/24kVCDLW-3/4	300-400

Kabel (3 adrig)12/24kV XLPE	Verbindungsmuffe	12/24kVCDLJ-3/1	25-50
		12/24kVCDLJ-3/2	70-120
		12/24kVCDLJ-3/3	150-240
		12/24kVCDLJ-3/4	300

Technische Eigenschaften

Standard	IEC 60502
Spannungsklasse	12/24kV	12/24kV
Teilentladung bei Raumtemperatur	24kV, < 10pC	24kV, < 10pC
AC Spannungsprüfung	39kV 5min	39kV 5min
Stoßspannungsprüfung	±95kV jede Polarität 10 Mal	±95kV jede Polarität 10 Mal
