15kV Kaltschrumpf-Aufteilkappen und Endkappen

Kostenvoranschlag erhalten

Über uns: http://cyshrinktubing.de/4-2-1-15kv-cold-shrink-terminations.html

Kaltschrumpf-Aufteilkappen
Kaltschrumpf-Endkappen

Beschreibung

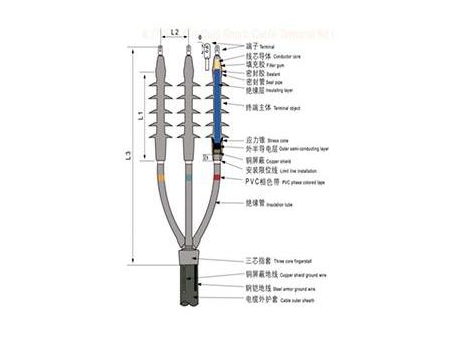

15kV Kaltschrumpf-Endkappen und Kaltschrumpf-Aufteilkappen werden aus hochwertigem Silikongummi gefertigt und eignen sich für Innen- und Außenanwendungen mit einadrigen bis zu 3-adrigen Leitungen. Sie bieten erstklassige Isolierung, Kriechwegfestigkeit und gute Elastizität. Sie können bei Spannungen bis zu 15kV eingesetzt werden.

Technische Daten

Typ		Größe	Kabelbereich (mm²)
8.7/15kV XLPE Kabel (einadrig)	Endkappe Innenbereich	8.7/15kVCDLN-1/1	25-50
		8.7/15kVCDLN-1/2	70-120
		8.7/15kVCDLN-1/3	150-240
		8.7/15kVCDLN-1/4	300
		8.7/15kVCDLN-1/5	400
		8.7/15kVCDLN-1/6	500
		8.7/15kVCDLN-1/7	630
		8.7/15kVCDLN-1/8	800
8.7/15kV XLPE Kabel (einadrig)	Endkappe Außenbereich	8.7/15kVCDLW-1/1	25-50
		8.7/15kVCDLW-1/2	70-120
		8.7/15kVCDLW-1/3	150-240
		8.7/15kVCDLW-1/4	300
		8.7/15kVCDLW-1/5	400
		8.7/15kVCDLW-1/6	500
		8.7/15kVCDLW-1/7	630
		8.7/15kVCDLW-1/8	800
einadrig)8.7/15kV XLPE Kabel (	Verbindungsmuffe	8.7/15kVCDLJ-1/1	25-50
		8.7/15kVCDLJ-1/2	70-120
		8.7/15kVCDLJ-1/3	150-240
		8.7/15kVCDLJ-1/4	300
		8.7/15kVCDLJ-1/5	400-500
		8.7/15kVCDLJ-1/6	630-800
8.7/15kV XLPE Kabel (3 adrig)	Endkappe Innenbereich	8.7/15kVCDLN-3/1	25-50
		8.7/15kVCDLN-3/2	70-120
		8.7/15kVCDLN-3/3	150-240
		8.7/15kVCDLN-3/4	300-400
		8.7/15kVCDLN-3/5	500-630
		8.7/15kVRSWY-3/5	500-630
8.7/15kV XLPE Kabel (3 adrig)	Endkappe Außenbereich	8.7/15kVCDLW-3/1	25-50
		8.7/15kVCDLW-3/2	70-120
		8.7/15kVCDLW-3/3	150-240
		8.7/15kVCDLW-3/4	300-400
		8.7/15kVCDLW-3/5	500-630
8.7/15kV XLPE Kabel (3 adrig)	Verbindungsmuffe	8.7/15kVCDLJ-3/1	25-50
		8.7/15kVCDLJ-3/2	70-120
		8.7/15kVCDLJ-3/3	150-240
		8.7/15kVCDLJ-3/4	300

Technische Daten

Standard	IEC 60502
Spannungsklasse	8.7/15kV	8.7/15kV
Teilentladung bei Raumtemperatur	15kV, < 10pC	15kV, < 10pC
AC Spannungsprüfung	39kV 5min	39kV 5min
Stoßspannungsprüfung	±95kV jede Polarität 10 Mal	±95kV jede Polarität 10 Mal
