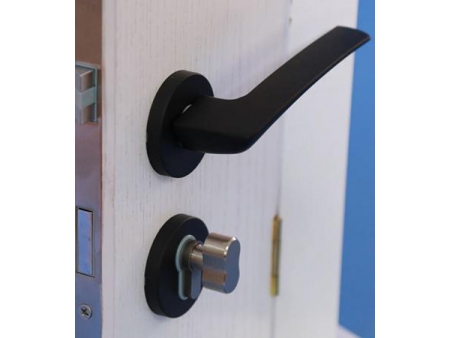

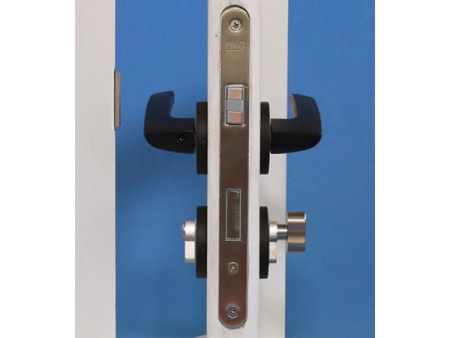

MG1624 Einsteckschloss mit Türdrücker

Kostenvoranschlag erhalten

Über uns: http://mortiselockfactory.de/3-6-mg1624-mortise-lever-lock.html

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

MG1624 Einsteckschlösser haben einen Schlüssel und sind sicherer als andere Türvarianten. Das Schlossgehäuse ist aus verzinktem Stahl. Die Falle ist aus POM und einer Zinklegierung, was eine gute Schalldämpfung ermöglicht. Die Klinken sind aus einer Aluminiumlegierung, die Oberflächen wurden elektroplattiert und gefärbt, wodurch sie eine hochwertige Farbhaftung, Korrosionsbeständigkeit und Dauerhaftigkeit aufweisen. Die Farben des Schlosses können kundenspezifisch angepasst werden.

Abmessungen

Einzelteile

No.	Name	No.	Name
1	Schlossgehäuse	9	Halteschraube Drücker
2	Frontplatte	10	Halteschraube Platte
3	Falle	11	Aussenknauf
4	Riegel	12	Innenknauf
5	Äussere Rosette	13	Schlosszylinder
6	Innere Rosette	14	Schlosszylinder Schraube
7	Aussendrücker	15	Schliessplatte
8	Innendrücker	16	Zarge

Einbauvorschriften

Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zurück in das Gehäuse.)
Bauen Sie die Rosetten ein und ziehen Sie die Schrauben fest. Stecken Sie den Schließzylinder in das Einsteckloch. Nutzen Sie die innere Klinke, um die Querstange durch das Loch des Gehäuses zu stecken.Ziehen Sie danach die Schraube fest.
Bauen Sie den Außen- und Innenknauf ein und ziehen Sie die Schrauben fest. Verbinden Sie den Schließzylinder durch das Loch in der inneren Platte mit der äußeren Platte. Verschrauben Sie den Schließzylinder mit dem Frontschutz.
Bauen Sie die Schliessplatte und den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel korrekt bewegen können. Anmerkung: 8.5mm Toleranz zwischen der Schliessplatte und dem Schlossgehäuse
Test nach Einbau: Ziehen und drücken Sie an der Türklinke und drücken sie dabei die Falle in Schließrichtung. Sie sollte sie frei bewegen können. Falls nur auf auf die Falle Druck ausgeübt wird, ohne gleichzeitig die Klinken zu benutzen, bleibt sie in Position.Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau von vorne.
