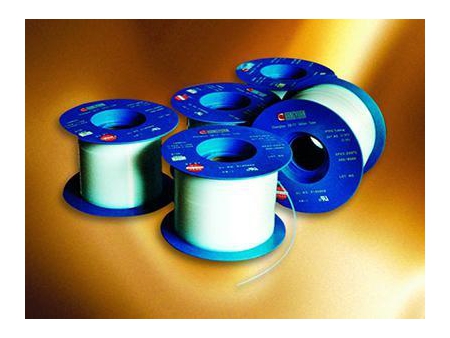

PTFE Kaltschrumpfschläuche
Kostenvoranschlag erhalten
Modell: CB-TT
Anwendungsbereiche
Unsere PTFE Kaltschrumpfschläuche (Produktkennung: CB-TT (L/S/T)) werden aus Polytetrafluorethylen (PTFE) Material gefertigt und können in verschiedenen Anwendungen und Bereichen eingesetzt werden, z.B. Computer, Kommunikationsgeräte etc. Sie halten hohen Temperaturen stand (260℃), sind korrosionsbeständig, isolierend und widerstandsfähig. CB-TT hat das amerikanische UL Zertifikat erhalten (Zertifikatnummer: E180908) und den Kompatibilitätstest des UL 1446 Isolierungssystems bestanden (DASH2B-5 System of PD GEORGE CO/RIPLEY RESIN).
Spannungsgrad: 150V/300V/600V
Temperaturbereich: -80℃～200℃
Größe| PTFE Isolierschlauch | ||||||
| Größe | ID (mm) | OD (mm) | ||||
| AWG | MIN | NOR | MAX | CB-TT(S) | CB-TT(T) | CB-TT(L) |
| 30 | 0.25 | 0.30 | 0.38 | 0.76 | 0.76 | 0.60 |
| 28 | 0.33 | 0.38 | 0.46 | 0.84 | 0.84 | 0.68 |
| 26 | 0.41 | 0.46 | 0.53 | 0.92 | 0.92 | 0.76 |
| 24 | 0.51 | 0.56 | 0.66 | 1.16 | 1.06 | 0.86 |
| 23 | 0.58 | 0.66 | 0.74 | 1.26 | 1.16 | 0.96 |
| 22 | 0.66 | 0.71 | 0.81 | 1.31 | 1.21 | 1.01 |
| 21 | 0.74 | 0.81 | 0.89 | 1.41 | 1.31 | 1.11 |
| 20 | 0.81 | 0.86 | 0.97 | 1.66 | 1.46 | 1.16 |
| 19 | 0.91 | 0.96 | 1.07 | 1.76 | 1.56 | 1.26 |
| 18 | 1.01 | 1.07 | 1.17 | 1.87 | 1.67 | 1.37 |
| 17 | 1.14 | 1.19 | 1.32 | 1.99 | 1.79 | 1.49 |
| 16 | 1.29 | 1.34 | 1.47 | 2.14 | 1.94 | 1.64 |
| 15 | 1.45 | 1.50 | 1.65 | 2.30 | 2.10 | 1.80 |
| 14 | 1.62 | 1.68 | 1.83 | 2.48 | 2.28 | 2.08 |
| 13 | 1.83 | 1.93 | 2.05 | 2.73 | 2.53 | 2.33 |
| 12 | 2.05 | 2.16 | 2.31 | 2.96 | 2.77 | 2.56 |
| 11 | 2.31 | 2.41 | 2.57 | 3.21 | 3.01 | 2.81 |
| 10 | 2.59 | 2.69 | 2.84 | 3.49 | 3.29 | 3.09 |
| 9 | 2.90 | 3.00 | 3.15 | 4.00 | 3.76 | 3.40 |
| 8 | 3.28 | 3.38 | 3.53 | 4.38 | 4.14 | 3.78 |
| 7 | 3.65 | 3.76 | 3.94 | 4.76 | 4.52 | 4.16 |
| 6 | 4.11 | 4.22 | 4.41 | 5.22 | 4.98 | 4.72 |
| 5 | 4.62 | 4.72 | 4.95 | 5.72 | 5.48 | 5.22 |
| 4 | 5.18 | 5.28 | 5.53 | 6.28 | 6.04 | 5.78 |
| 3 | 5.81 | 5.94 | 6.20 | 6.94 | 6.70 | 6.44 |
| 2 | 6.55 | 6.68 | 6.93 | 7.68 | 7.44 | 7.18 |
| Eigenschaft | Testmethode | Parameter |
| spezifisches Gewicht | ASTM D792 | 2.16g/cm3 |
| Zugfestigkeit | ASTM D638 | 24.5MPa |
| Reißdehnung | ASTM D638 | 350% |
| Biegemodul | ASTM D790 | 490MPa |
| Schlagfestigkeit | ASTM D256 23℃-54℃j/m | kein Aufplatzen |
| Härtegrad | ASTM D2240 | 55 Shore D |
| Reibungsbeiwert | 0.1 | |
| Schmelzpunkt | 327℃ | |
| Betriebstemperatur max. | 260℃ | |
| Flammbarkeit | UL-224 | VW-1 |
| Dielektrische Konstante bei 103-106Hz | ASTM D150 | 2.1 |
| Dielektrischer Verlustfaktor bei 106Hz | ASMT D150 | 0.0002 |
| Lichtbogenbeständigkeit | ASMT D495 | ＞300s |
| spez. Durchgangswiderstand | ASTM D257 | ＞1018Ω.cm |
| Wetterbeständigkeit | Alterung (2000 Std.) | unverändert |
| Lösemittelbeständigkeit | ASTM D543 | erstklassig |
| Chemische Beständigkeit | ASTM D543 | erstklassig |
| Druckfestigkeit | 2500V(60s), kein Durchbruch | bestanden |
