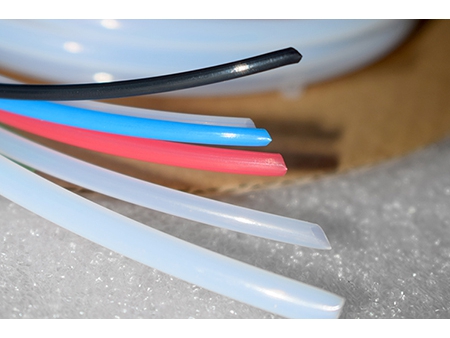

PTFE Schlauch, Isolierschlauch
Kostenvoranschlag erhalten
CB-TT (L/T/S)

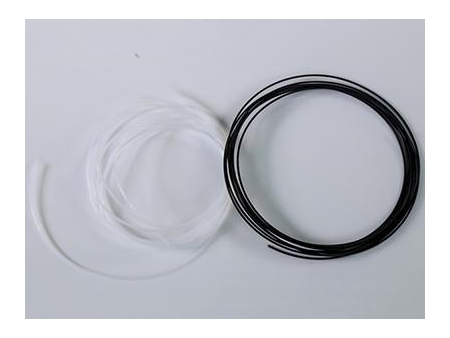

nicht schrumpfbare Isolierschläuche für Elektroanwendungen
Unsere Isolierschläuche werden aus PTFE gefertigt, welches besonders hitzebeständig ist (bis 260°C), korrosionsbeständig, isolierend und stabil. Unsere Isolierschläuche der Modelle CB-TT-L (150V), CB-TT-T (300V) und CB-TT-S (600V) sind UL zertifiziert (Zertifikatnummer: E180918) und funktionieren mit UL 1446 Isoliersystemen (PD GE ORGE CO/RIPLEY RESIN DASH2B-5 System).
- Material: PTFE (Polytetrafluoroethylen)
Anwendungsbereiche
- Diese Isolierschläuche werden häufig in Technologieindustrien eingesetzt, z.B. für Computer, Heizgeräte, Luft- und Raumfahrt, Militär, Kommunikation, Mikrotransformer, Spezialsensoren, künstliche Blutgefäße und mehr.
Besonderheiten
- Temperaturbeständigkeit
- Spannungsfestigkeit
- gute dielektrische Stärke
- niedriger Reibungskoeffizient
- wetterbeständig
- chemikalienecht und lösungsmittelbeständig
- Farben und Größen nach Maß
| Nennspannung | Modell | Abkürzung |
| 150V | CB-TT-L | L |
| 300V | CB-TT-T | T |
| 600V | CB-TT-S | S |
| Eigenschaften | Testverfahren | Leistung |
| spez. Gewicht | ASTMD 792 | 2.13~2.20g/cm³ |
| Schmelzpunkt (DSC) | ASTMD 3418 | 327±10℃ |
| Bruchwiderstand | ASTMD 638 | ≥20.7MPa |
| max. Verlängerung | ASTMD 638 | ≥200% |
| Kaltbiegebeständigkeit | UL224 5.9 | -30±1℃/4h, keine Brüche |
| Hitzealterung | UL224 5.1 | 232±1℃/7d |
| max. Verlängerung | UL224 5.15 | 200℃/3m ≤±1% |
| Dielektrische Stärke (2500V/60s) | UL224 5.6 | kein Zusammenbruch |
| Dielektrische Stärke (2500V/60s nach Alterung) | Aging: UL224 5.1 Test: UL224 5.6 | kein Zusammenbruch |
| spez. Durchgangswiderstand | ASTMD 257 | ≥1015 Ω·cm |
| Flammbeständigkeit | UL224 5.11 | VW-1 |
| Maße (mm) | Innendurchmesser (mm) | Wandstärke (mm) | ||
| AWG | S-Typ | T-Typ | L-Typ | |
| 30 | 0.30±0.05 | 0.23±0.05 | 0.23±0.05 | 0.15±0.04 |
| 28 | 0.38±0.05 | |||
| 26 | 0.46±0.05 | |||
| 24 | 0.56±0.05 | 0.30±0.06 | 0.25±0.06 | |
| 23 | 0.66±0.05 | |||
| 22 | 0.71±0.05 | |||
| 21 | 0.81±0.05 | 0.40±0.07 | 0.30±0.06 | |
| 20 | 0.86±0.05 | |||
| 19 | 0.96±0.05 | |||
| 18 | 1.07±0.05 | |||
| 17 | 1.19±0.05 | |||
| 16 | 1.34±0.05 | |||
| 15 | 1.50±0.05 | |||
| 14 | 1.68±0.08 | 0.20±0.05 | ||
| 13 | 1.93±0.08 | |||
| 12 | 2.16±0.08 | |||
| 11 | 2.41±0.08 | |||
| 10 | 2.69±0.08 | |||
| 9 | 3.00±0.08 | 0.50±0.07 | 0.38±0.07 | |
| 8 | 3.38±0.08 | |||
| 7 | 3.76±0.08 | |||
| 6 | 4.22±0.08 | 0.25±0.06 | ||
| 5 | 4.72±0.10 | |||
| 4 | 5.28±0.10 | |||
| 3 | 5.94±0.10 | |||
| 2 | 6.68±0.10 | |||
| 1 | 7.46±0.10 | |||
| 0 | 8.38±0.10 | |||
