MEMS 1xN optischer Schalter, Multimode

Kostenvoranschlag erhalten

Über uns: http://fiberoptic-switch.de/1-3-2-mems-multimode-optical-switch.html

Modul 1 (1×2 bis 1×16)

Die Modul 1 MEMS 1xN optischen Schalter mit Multimode sind eine effiziente Lösung für Glasfasernetzwerke. Ihr modulares Design bietet unterschiedliche Portkonfigurationen für flexible Anschlussoptionen. Die optischen Schalter bieten Portkonfigurationen von 1×2 bis 1×16.

Dank MEMS Technologioe (Micro-Electro-Mechanical System), welche mit Hilfe eine MEMS Spiegels präzise Rotationen durchführt um optische Lichtsignale gezielt in die gewünschten Ausgangsfasern zu führen, eignen sich diese optischen Schalter zum Übertragen, Umleiten und sogar Blockieren optischer Signal und garantieren Flexibilität und Effizienz des Netzwerks.

Besonderheiten

bewiesenermaßen haltbar und zuverlässig

kompakter Form

schnelles Umschalten

Telcordia GR-1073-CORE und RoHS konform

Anwendungsbereiche

Glasfaserüberwachung (mit OTDR oder OCM)

Netzwerkrouting

Glasfaser Sensoren

geteilte Ressourcen

Netzwerkschutz und Wiederaufbau

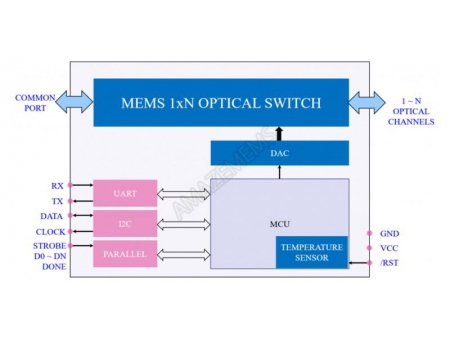

Schaltplan

Optische Eigenschaften

PARAMETER		EINHEIT	WERT
Wellenlänge		nm	nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568
Testwellenlänge		nm	850 / 980 / 1310 / 1550
Einfügedämpfung	1 x 2 / 4 / 8	dB	≤ 1.0, standardmäßig 0.6
	1 x 12 / 16		standardmäßig 0.8≤ 1.2,
	1 x 24		standardmäßig 1.0≤ 1.4,
Rückwärtsverlust		dB	≥ 30
Reproduzierbarkeit		dB	≤ 0.1
Nebensprechen		dB	≥ 30
PDL		dB	≤ 0.2
WDL		dB	≤ 0.4
TDL		dB	≤ 0.3
Schaltzeit		ms	≤ 5
Dauerhaftigkeit		Zyklus	≥ 1 x 109
Max. optische Leistung		mW	≤ 500
Schaltfunktion			nicht verrastend
