MEMS 1xN optische Schalter, Multimode

Kostenvoranschlag erhalten

Über uns: http://fiberoptic-switch.de/1-3-1-mems-multimode-optical-switch.html

Zylindrisch (1×2 bis 1×16)

MEMS 1xN optischen Schalter mit Multimode vor (1×2 bis 1×16), die sich für optische Kommunikation und faseroptische Sensoren eignen. Die optischen Schalter arbeiten mit MEMS Technologie (Micro-Electro-Mechanical System), die das Umschalten zwischen einzelnen EIngangsfasern und bis zu 16 Ausgangsfasern ermöglicht. Das zylindrische Gehäuse dieser optischen Schalter sowie Portkonfigurationen von 1×2 bis 1×16 machen sie zur perfekten Lösung für verschiedene Anwendungen in optischen Netzwerken. Wir stellen Ihnen unsere

Besonderheiten

bewiesenermaßen haltbar und zuverlässig

kompaktes Design

schnelles Umschalten

Telcordia GR-1073-CORE und RoHS konform

Anwendungsbereiche

Glasfaserüberwachung (mit OTDR oder OCM)

Netzwerkrouting

Glasfaser Sensoren

geteilte Ressourcen

Netzwerkschutz und Wiederaufbau

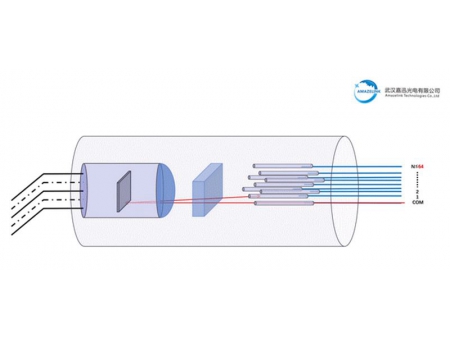

Schaltplan

Optische Eigenschaften

PARAMETER		EINHEIT	WERT
Wellenlänge		nm	nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568
Testwellenlänge		nm	850 / 980 / 1310 / 1550
Einfügedämpfung	1 x 2 / 4 / 8	dB	≤ 1.0, standardmäßig 0.6
	1 x 12 / 16		standardmäßig 0.8≤ 1.2,
	1 x 24		standardmäßig 1.0≤ 1.4,
Rückwärtsverlust		dB	≥ 30
Reproduzierbarkeit		dB	≤ 0.1
Nebensprechen		dB	≥ 30
PDL		dB	≤ 0.2
WDL		dB	≤ 0.4
TDL		dB	≤ 0.3
Schaltzeit		ms	≤ 5
Dauerhaftigkeit		Zyklus	≥ 1 x 109
Max. optische Leistung		mW	≤ 500
Schaltfunktion			nicht verrastend
