Zylindrisch (1×33 bis 1×64)

Diese Singlemode MEMS 1xN Schalter steuern optische Signalübertragung und haben ein zylindrisches Gehäuse. Sie eignen sich für optische Systeme wie faseroptische Kommunikationssysteme und faseroptische Sensoren. Basierend auf MEMS Technologie (Micro-Electronic Mechanical System) nutzen diese optischen Schalter einzelne MEMS Spiegel, die durch Rotieren die optischen Signale in verschiedene Kanäle umleiten können. Diese MEMS 1xN Singlemode Schalter sind mit Portkonfigurationen von 1×33 bis 1×64 erhältlich und ermöglichen die Kanalauswahl zwischen eine einzelnen Eingangsfaser und multiplen (n) Ausgangsfasern.

Dank ihrer kompakten Größe, geringem Energieverbrauch und hoher Dauerhaftigkeit eignen sich diese MEMS 1xN Singlemode Schalter für unterschiedliche Anwendungsbereiche wie z.B. Glasfaser Sensoren oder optische Kommunikation.

Besonderheiten
  • zylindrisches Gehäuse, kompakte Größe
  • starke Zuverlässigkeit und Dauerhaftigkeit
  • schnelles Umschalten
  • Telcordia GR-1073-CORE und RoHS konform
Anwendungsbereiche
  • Optische Kommunikation
  • Glasfaser Sensoren
  • Fernüberwachung von Glasfasern (mit OTDR oder OCM)
  • Netzwerkrouting
  • geteilte Messressourcen
  • Netzwerkschutz und Wiederaufbau

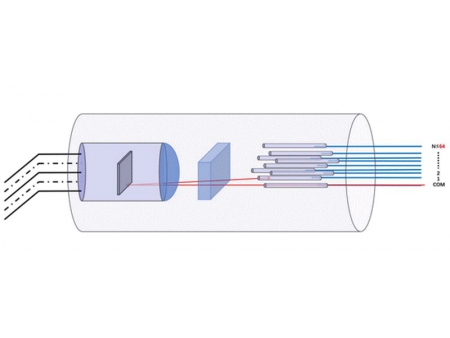

Schaltplan
Optische Eigenschaften
PARAMETER EINHEIT WERT
Wellenlänge nm 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650
Testwellenlänge nm 1310 / 1550 / 1625 or 1650
Einfügedämpfung 1 x 2 dB ≤ 0.6, standardmäßig 0.5
1 x 4 / 8 standardmäßig 0.6≤ 0.8,
1 x 12 / 16 standardmäßig 0.9≤ 1.0,
1 x 24 / 32 standardmäßig 1.1≤ 1.3,
1 x 48 / 64 standardmäßig 1.2≤ 1.5,
Rückwärtsverlust dB ≥ 45
Reproduzierbarkeit dB ≤ 0.1
Nebensprechen dB ≥ 40
PDL dB ≤ 0.2
WDL dB ≤ 0.3
TDL 2 ≤ N ≤ 16 dB ≤ 0.3
16 < N ≤ 64 ≤ 0.4
Schaltzeit 2 ≤ N ≤ 16 ms ≤ 5
16 < N ≤ 64 ≤ 10
Dauerhaftigkeit Zyklus ≥ 1 x 109
Max. optische Leistung mW ≤ 500
Schaltfunktion   nicht verrastend
