MEMS 1xN optische Schalter mit Singlemode
Externe Platine PCB1 (1×2 bis 1×64)

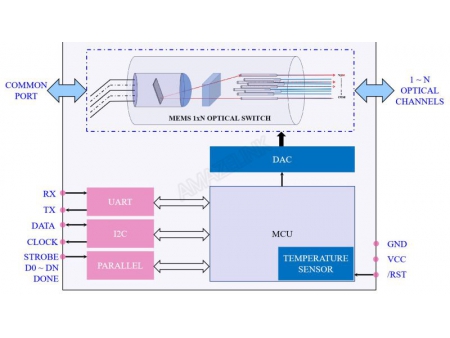

Diese Singlemode MEMS 1xN Schalter mit externer Platine sind mit Portkonfigurationen von 1x2 bis 1×64 verfügbar. Sie arbeiten mit MEMS Technologie (Micro-Electro-Mechanical System), sodass sie zwischen Kanälen aus einzelnen Eingangsfasern und mehreren (n) Ausgangsfasern wechseln können. Dazu rotiert ein integrierter MEMS Spiegel um Lichtsignale in den gewünschten Kanal umzuleiten, zu übertragen oder sogar zu blocken.
Die Singlemode Schalter MEMS 1xN arbeiten in beide Richtungen und eignen sich daher für verschiedene Anwendungen für faseroptische Kommunikation oder faseroptische Sensoren. Amazelink ist auf die Herstellung von MEMS Komponenten spezialisiert und stellt eine breite Produktpalette aus RoHS und Telcordia GR-1073-CORE konformen optischen Schaltern her.
- kompakte Größe
- starke Zuverlässigkeit und Dauerhaftigkeit
- schnelles Umschalten
- Telcordia GR-1073-CORE und RoHS konform
- Optische Kommunikation
- Glasfaser Sensoren
- Fernüberwachung von Glasfasern (mit OTDR oder OCM)
- Netzwerkrouting
- geteilte Messressourcen
- Netzwerkschutz und Wiederaufbau
| PARAMETER | EINHEIT | WERT | |
| Wellenlänge | nm | nur 8:850 nur 9:980 nur 13:1290 ~ 1330 15:1525 ~ 1568 | |
| Testwellenlänge | nm | 1310 / 1550 / 1625 or 1650 | |
| Einfügedämpfung | 1 x 2 | dB | ≤ 0.6, standardmäßig 0.5 |
| 1 x 4 / 8 | standardmäßig 0.6≤ 0.8, | ||
| 1 x 12 / 16 | standardmäßig 0.9≤ 1.0, | ||
| 1 x 24 / 32 | standardmäßig 1.1≤ 1.3, | ||
| 1 x 48 / 64 | standardmäßig 1.2≤ 1.5, | ||
| 1 x 96 / 128 | standardmäßig 1.6≤ 2.0, | ||
| Rückwärtsverlust | dB | ≥ 45 | |
| Reproduzierbarkeit | dB | ≤ 0.1 | |
| Nebensprechen | dB | ≥ 40 | |
| PDL | 2 < N ≤ 64 | dB | ≤ 0.2 |
| 64 < N ≤ 128 | ≤ 0.4 | ||
| WDL | 2 < N ≤ 64 | dB | ≤ 0.3 |
| 64 < N ≤ 128 | ≤ 0.6 | ||
| TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
| 16 < N ≤ 64 | ≤ 0.4 | ||
| 64 < N ≤ 128 | ≤ 0.7 | ||
| Schaltzeit | 2 ≤ N ≤ 16 | ms | ≤ 5 |
| 16 < N ≤ 64 | ≤ 10 | ||
| 64 < N ≤ 128 | ≤ 15 | ||
| Dauerhaftigkeit | Zyklus | ≥ 1 x 109 | |
| Max. optische Leistung | mW | ≤ 500 | |
| Schaltfunktion | nicht verrastend | ||
