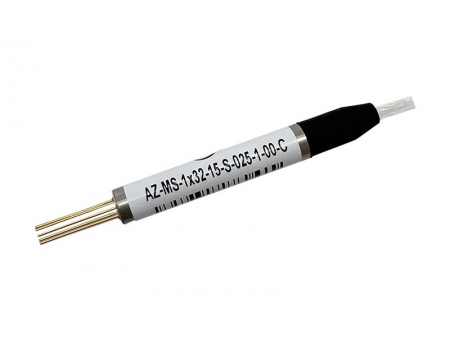

MEMS 1xN optischer Schalter Singlemode

Kostenvoranschlag erhalten

Über uns: http://fiberoptic-switch.de/1-2-4-mems-single-mode-optical-switch.html

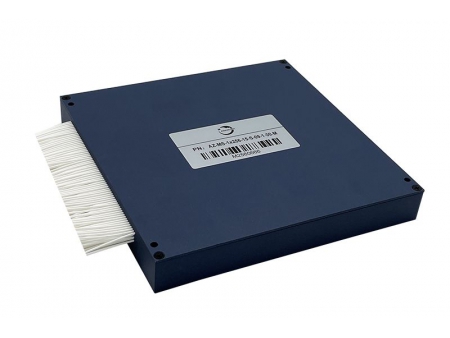

Externe Platine PCB0 (1×2 bis 1×128)

Dieser optische Singlemode Schalter MEMS 1xN mit externer Platine arbeitet mit MEMS Technologie (Micro-Electro-Mechanical System). Die Kanalauswahl ist zwischen einzelnen Eingangs- und multiplen Ausgangsfasern (n) möglich. Portkonfigurationen für diese Schalter sind von 1×2 bis 1×128 verfügbar. Diese optischen Schalter arbeiten in zwei Richtungen und dienen als Nx1 Wahlschalter, sodass sie sich für verschiedene Operationen für faseroptische Kommunikation und auch faseroptische Sensoren eignen.

Dank unserer Expertise in der Herstellung optischer Schalter und MEMS Komponenten bieten wir bei Amazelink eine breite Produktpalette Telcordia GR-1073-CORE und RoHS konformer optischer Schalter an um Kundenanforderungen gerecht zu werden.

Besonderheiten

kompakte Größe

starke Zuverlässigkeit und Dauerhaftigkeit

schnelles Umschalten

Telcordia GR-1073-CORE und RoHS konform

Anwendungsbereiche

Optische Kommunikation

Glasfaser Sensoren

Fernüberwachung von Glasfasern (mit OTDR oder OCM)

Netzwerkrouting

geteilte Messressourcen

Netzwerkschutz und Wiederaufbau

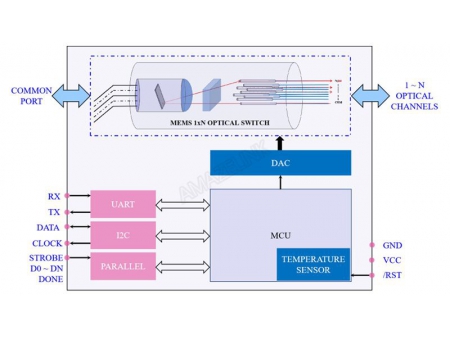

Schaltplan

Optische Eigenschaften

PARAMETER		EINHEIT	WERT
Wellenlänge		nm	nur 8:850 nur nur 13:1290 ~ 1330 15:1525 ~ 15689:980
Testwellenlänge		nm	1310 / 1550 / 1625 oder 1650
Einfügedämpfung	1 x 2	dB	≤ 0.6, standardmäßig 0.5
	1 x 4 / 8		standardmäßig 0.6≤ 0.8,
	1 x 12 / 16		standardmäßig 0.9≤ 1.0,
	1 x 24 / 32		standardmäßig 1.1≤ 1.3,
	1 x 48 / 64		standardmäßig 1.2≤ 1.5,
	1 x 96 / 128		standardmäßig 1.6≤ 2.0,
Rückwärtsverlust		dB	≥ 45
Reproduzierbarkeit		dB	≤ 0.1
Nebensprechen		dB	≥ 40
PDL	2 < N ≤ 64	dB	≤ 0.2
PDL	64 < N ≤ 128	dB	≤ 0.4
WDL	2 < N ≤ 64	dB	≤ 0.3
WDL	64 < N ≤ 128	dB	≤ 0.6
TDL	2 ≤ N ≤ 16	dB	≤ 0.3
	16 < N ≤ 64		≤ 0.4
	64 < N ≤ 128		≤ 0.7
Schaltzeit	2 ≤ N ≤ 16	ms	≤ 5
	16 < N ≤ 64		≤ 10
	64 < N ≤ 128		≤ 15
Dauerhaftigkeit		Zyklus	≥ 1 x 109
Max. optische Leistung		mW	≤ 500
Schaltfunktion			Nicht verrastend
