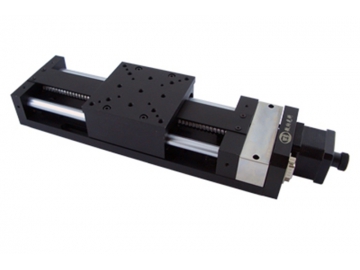

Präzisions-Lineartische WN240TA Manufacturer

Präzisions-Lineartische WN240TA

Kostenvoranschlag erhalten

Über uns: http://optical-equipment.de/1-1-3-1-motorized-precision-linear-stage.html

Die motorisierten Präzisions-Lineartische WN240TA(50-500)L werden auch als die motorisierten Verschiebetische betrachtet und eignen sich für die Linearverschiebung durch elektrische Kontrolle in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche. Das Produkt hat einen breiten Bewegungsbereich von 50mm bis 500mm mit einer Belastungsfähigkeiten von 30kg.

Parameter

Modell	WN240TA50L	WN240TA100L	WN240TA150L	WN240TA200L	WN240TA300L	WN240TA400L	WN240TA500L
Stellweg	50 mm	100 mm	150 mm	200 mm	300 mm	400 mm	500 mm
Tischgröße	150×100mm	150×100mm	150×100mm	150×100mm	150×100mm	150×100mm	160×130mm
Schraubentyp	Kugelgewinde (Spindelsteigung von 4mm)					Kugelgewinde (Spindelsteigung von 5mm)
Schrittmotor (1.8°)	STP-57D3016					SST59D3300
Belastungsfähigkeit	30kg
Gewicht	3.8kg	4kg	4.5kg	4.8kg	5.5kg	6.8kg	7.2kg
Auflösung	20μ (ohne Mikroschritt-Steuerung) 1μ (20 Mikroschritt-Steuerung)					25μ (ohne Mikroschritt-Steuerung) 1.25μ (20 Mikroschritt-Steuerung)
Höchstgeschwindigkeit	40mm/sec					50mm/sec
Wiederholgenauigkeit	5μ
Positionsgenauigkeit	8μ
Geradheit	10µ		30µ				60µ
Parallelität beim Betrieb	10µ		15µ				20µ
Neigen	80″		80″			80″
Gieren	60″		60″			60″
Umkehrspiel	2µ
Leerlaufen	3µ			5µ

Eigenschaften

Wegen des geringen Gewichts aus Aluminiumlegierung und der durch anodische Oxidation geschwärzten Oberfläche eignet sich das Produkt für durch die niedrige Vakuumumgebung.
Mit der Führung eines Linearlagers verfügt das Produkt über höhere Belastung, bessere Stabilität und stabileren Betrieb.
Mit der hochwertigen und flexiblen Kupplung von dem Schrittmotor und der Kugelgewinde werden die Exzentrizität beseitigt sowie die Exzentrizitätsstörung und der Lärm stark reduziert.
Der Null- und Endschalter wird an beiden Enden zur genauen Positionierung und zum Produktschutz zusammengebaut.
Die Positionsgenauigkeit wird unter Verwendung des Servomotors und der linearen Skala erheblich verbessert.
Die staubdichte Abdeckung und die Ausschaltbremse können für die Präzisions-Lineartischehinzugefügt werden.
