MEMS 1xN polarisationserhaltender optischer Schalter (PM) Manufacturer

MEMS 1xN polarisationserhaltender optischer Schalter (PM)

Kostenvoranschlag erhalten

Über uns: http://fiberoptic-switch.de/1-1-2-mems-polarization-maintaining-optical-switch.html

Modul 1 (1×2 bis 1×8)

MEMS 1xN optische Schaltermodule (1×2 bis 1×8) sind nicht verrastende optische Kommunikations- und Messsysteme. Diese nicht verrastenden optischen Schalter ermöglichen die Kanalauswahl zwischen einzelnen Eingangsfasern und n Ausgangsfasern. Die polarisationserhaltenden optischen Schalter ermöglichen optische Kanalsteuerung und Umschalten von Signalen durch die Rotation der integrierten MEMS Spiegel bei gleichzeitigem Aufrechterhalten der Polarisation optischer Signale.

Mit Spezialisierung auf MEMS Schalter kann Amazelink eine breite Palette aus optischen Schaltern anbieten, die sowohl Telcordia GR-1073-CORE als auch RoHS konform sind und allen Kundenanforderungen gerecht werden.

Besonderheiten

kompakte Größe, leicht zu montieren

Starke Zuverlässigkeit und Widerstandsfähigkeit

rasche Geschwindigkeitswechsel

Telcordia GR-1073-CORE und RoHS konform

Anwendungsbereiche

Optische Kommunikation

Glasfaser Sensoren

Fernüberwachung von Glasfasern (mit OTDR oder OCM)

Netzwerkrouting

geteilte Messressourcen

Netzwerkschutz und Wiederaufbau

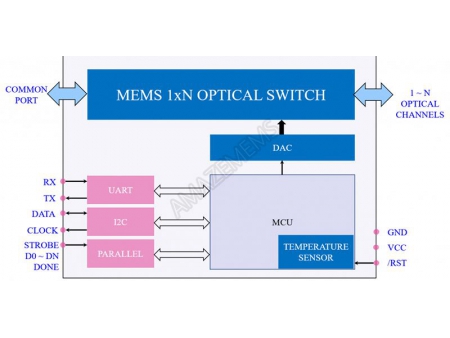

Schaltplan

Optische Eigenschaften

PARAMETER		EINHEIT	WERT
Wellenlänge		nm	13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650
Testwellenlänge		nm	1310 / 1550 / 1625 oder 1650
Einfügedämpfung	1 x 2	dB	≤ 1.0, standardmäßig 0.8
	1 x 4		standardmäßig 0.9≤ 1.2,
	1 x 8		standardmäßig 1.1≤ 1.4,
	1 x 16		standardmäßig 1.9≤ 2.4,
	1 x 24 / 32		standardmäßig 2.0≤ 2.6,
	1 x 48 / 64		standardmäßig 2.2≤ 2.8,
Rückwärtsverlust		dB	≥ 30
Reproduzierbarkeit		dB	≤ 0.1
Nebensprechen		dB	≥ 30
PDL	2 ≤ N ≤ 8	dB	≤ 0.2
PDL	8 < N ≤ 64	dB	≤ 0.4
WDL	2 ≤ N ≤ 8	dB	≤ 0.3
WDL	8 < N ≤ 64	dB	≤ 0.6
TDL	2 ≤ N ≤ 8	dB	≤ 0.3
TDL	8 < N ≤ 64	dB	≤ 0.6
Extinktionsverhältnis	N ≤ 4	dB	≥ 18
	4 < N ≤ 8		≥ 16
	8 < N ≤ 64		≥ 15
Schaltzeit	2 ≤ N ≤ 8	ms	≤ 5
Schaltzeit	8 < N ≤ 64	ms	≤ 10
Dauerhaftigkeit		Zyklus	≥ 1 x 109
Max. optische Leistung		mW	≤ 500
Schaltfunktion			nicht verrastend
