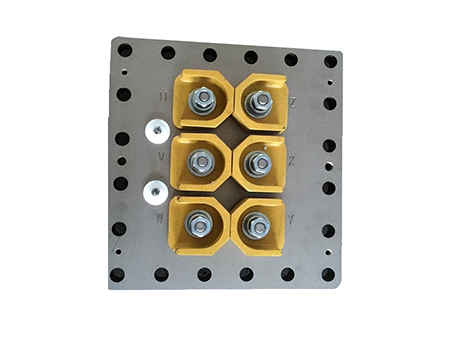

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)
Kostenvoranschlag erhalten
Anwendung:

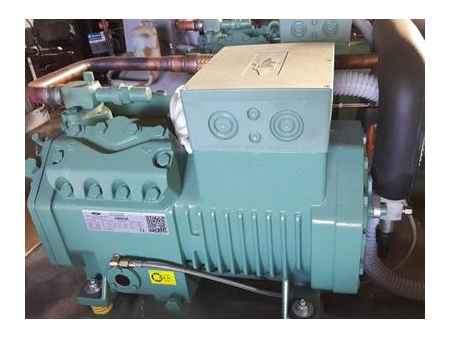

Diese Abschlussplatte für kommerzielle halbhermetische Klimakompressoren wird insbesondere in Komponenten für massive Wasserkühlung verwendet. Die Durchführung besitzt deswegen hohe Stromtragfähigkeit und hohe Widerstandsfähigkeit gegen Stromspannung und mechanische Belastungen gleichzeitig, während die elektrische Verbindung stabil erzeugt wird.

Materialien:
Metallplatte: C45
Stift: C45/ 446SS/ 4J28
Glas: Unter hoher Temperatur geschmolzenes Glas

Unsere hermetische Abschlussplatte hat folgende Eigenschaften:
  • Gute Isolierung: 500 VDC bei statischer Prüfung, die Isolierung ist mehr als 5000MΩ
  • Luftdichtigkeit: Bleibt bei 2.5MPa
  • Hohe Spannungsfestigkeit: Mehr als 2000VAC, Leckstrom ist weniger als 0.5 mA
  • Korrosionsbeständigkeit: Erreicht dem Salzsprühnebeltest GB/T2423.17 nach dem 8. und höherem Niveau
  • Widerstandsfähig gegen unterschiedliche Kühlmittel: R114a, R410a, R22 und CO2
  • Widerstandsfähig gegen den Kälte- und Hitzeschock: Funktioniert vom -40 bis zum 300 Grad Celsius
Herstellungsverfahren
  • 1. Güteraufnahme
  • 2. Wareneingangsprüfung
  • 3. Ätzen des Stifts
  • 4. Ölentfernung des Hauptteils
  • 5. Zusammenbauen und Sintern
  • 6. Luftdichtheitsprüfung
  • 7. Chemische Vernickelung
  • 8. Schweißen des Lötstücks
  • 9. Oberflächenbehandlung mit Silizium
  • 10. Elektrische Leitfähigkeit prüfen
  • 11. Kontrolle des Aussehens
  • 12. Qualitätsprüfung
  • 13. Packen
  • 14. Lieferung

Oberflächenbehandlung:
Mit unserer umweltfreundlichen Galvanotechnik, nämlich stromloser Nickelabscheidung, enthält die Nickelschicht keine gefährlichen Stoffe wie Quecksilber, Blei, Kadmium und sechswertiges Chrom, was die EU-Standards erreicht und die SGS-Umweltprüfung besteht, und die Plattierungsdicke bleibt bei 3-5 μm.

  • Korrosionsbeständigkeit: Gemäß den ISO9227-2017 Teststandards muss die rostige Fläche nach einem zwölfstündigen 5% Salzsprühnebeltest unter 5% der Gesamtfläche bleiben.
  • Standards beim Salzsprühnebeltest: GB/T2423.17,IEC60068-2-11,ISO4628-3

In den folgenden Tabellen werden alle Modelle von Abschlussplatten für kommerzielle halbhermetische Klimakompressoren gezeigt, die wir zurzeit herstellen.

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SCP-1
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SCP-1 24mm 60mm 2*M10-Φ10 94mm 250*240*24 Chemische Vernickelung 270A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-58
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-58 23mm 48mm 2*M12-Φ14 115mm 250*160*23 Chemische Vernickelung 300A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-66
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-66 12mm 30-33mm M8-M6-Φ8 68mm 170*130*12 Chemische Vernickelung 200A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-75
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-75 25mm 49-80mm 2*M10-Φ16 123.5mm 322*253*25 Chemische Vernickelung 270A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-20
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-20 12mm 30mm M6-M5-Φ8 70mm 165*120*12 Chemische Vernickelung 170A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-60
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-60 6.5mm 5mm Φ3.2mm 36.5mm 63*63*6.5 Chemische Vernickelung 30A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-47
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-47 6.5mm 3.6mm Φ3.2mm 36.5mm Φ46*6.5 Chemische Vernickelung 30A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-5-14
Modell Spezifikationen des Stifts Länge des Stifts: mm Oberflächenbehandlung Maximalstrom
SC-5-14 1/2-13UNC 3/8-16UNC 150mm Kupfer 200A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-17
Modell Dicke des Hauptteils: mm Entfernung zwischen Stiften: mm Spezifikationen des Stifts Länge des Stifts: mm Dimension: mm Oberflächenbehandlung Maximalstrom
SC-4-17 7.2mm 4.2mm Φ3.2mm 39mm 52*52*7.2 Chemische Vernickelung 30A

Zugehörige Namen
Halbhermetische Durchführung, Glas-Metall-Durchführung, kommerzielle Kompressor-Durchführung
