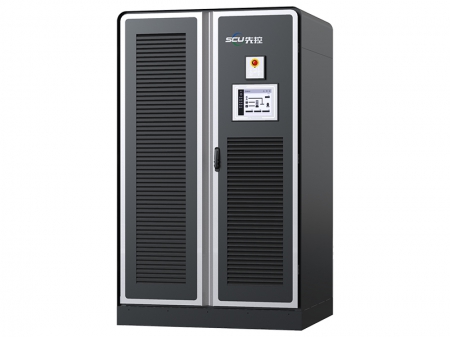

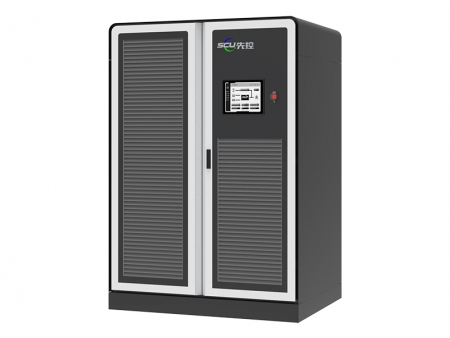

Integrierte Energieumwandlungssysteme (PCS) mit 50kW Modul
Diese bidirektionalen Wechselrichter können DC in AC Strom umwandeln und umgekehrt. AC zu DC wird benötigt um den Batteriespeicher zu laden und DC zu AC um gespeicherte oder erzeugte Energie ins Hauptnetz einzuspeisen. Das Energieumwandlungssystem nutzt digitale Überwachungstechnologie für stabilen Betrieb. Wechseln sie leicht zwischen Entladung bei Netzanschluss, Aufladen bei Netzanschluss und Inselbetrieb. Die Energieumwandlung funktioniert in einem großen Wechselstrombereich und eignet sich daher zum Laden und Entladen verschiedener Batteriekombinationen. Das Energieumwandlungssystem ist modular designt für leicht mit Batteriesets verbinden um die gleiche Leistung zu erreichen. So können Sie lange Haltbarkeit von Batterien ermöglichen.
AC/DC Stromwandler
Bidirektionale AC / DC Wechselrichter wandeln DC in AC und AC in DC Strom um. AC zu DC wird benötigt um den Batteriespeicher zu laden und DC zu AC um gespeicherte oder erzeugte Energie ins Hauptnetz einzuspeisen.
Transferschalter
Automatisches Umschalten binnen 10ms. Unter normalen Bedingungen ist der Schalter an. Wenn die Hauptversorgung ausfällt wird automatisch umgeschaltet um in den Batteriebetrieb zu wechseln und den Inselbetrieb zu nutzen.
Überwachungssystem
Die Energieumwandlungssystemüberwachung zeigt den Status jeder Batteriezelle an und nimmt ihre Leistung genau auf.
Topologiesystem
Besonderheiten
- Mehrfachmodus: Hauptnetzbetrieb, Inselbetrieb oder Kombinationen.
- Drei-Level-Überwachung für hochwertigen Ausgangsstrom.
- Kommunikationsfunktionen wie RS485, CAN und Ethernet.
- Niedrigspannung: der Inselbetrieb mit Batteriespeicher, Wechselrichter und Solarpanelen sorgt für unterbrechungsfreie Stromversorgung.
- 100% asymmetrische Last bei Inselbetrieb.
- Kontinuierliche 105% Nennleistung.
- Mehrere Wechselrichter können parallel genutzt werden um die Kapazität des Batteriespeichers zu verbessern.
- AC oder DC Eingangsstrom für normale Bedienung des Batteriesystems.
- Modulares Design für flexible Kombinationsmöglichkeiten des Energieumwandlungssystems (PCS).
Technische Daten
| Modell | EPCS50 | EPCS100 | EPCS150 | EPCS200 | EPCS250 | |
| DC Parameter | Spannungsbereich | DC580V～DC900V | DC580V～DC900V | |||
| DC Kanal | 1 | 2 | 3 | 4 | 5 | |
| Einzelkanal Nennstrom | 85A | |||||
| AC Parameter Hauptnetzanschluss | Ausgangsleistung | 3W N PE/3W PE | ||||
| Nennleistung | 50KW | 100KW | 150KW | 200KW | 250KW | |
| Nennspannung | AC 380V/400V | |||||
| Nennstrom | 75A | 151A | 227A | 303A | 379A | |
| Spannungsbereich | -15%～ 10% | |||||
| Nennfrequenz | 50Hz/60Hz | |||||
| Frequenzbereich | ±2Hz | |||||
| Leistungsfaktor | -0.9~ 0.9 | |||||
| ausgehende Wellen | ≤3% | |||||
| Laden/ Entladen Übergangszeit | < 100ms | |||||
| AC Parameter Inselbetrieb | Leistung | 3W N PE/3W PE | ||||
| Nennleistung | 50KW | 100KW | 150KW | 200KW | 250KW | |
| Nennspannung | AC 380V/400V | |||||
| Nennfrequenz | 50Hz/60Hz | |||||
| Nennstrom | 75A | 151A | 227A | 303A | 379A | |
| Spannungsgenauigkeit | 1% | |||||
| Frequenzgenauigkeit | ±0.2Hz | |||||
| Ausgehende Spannungswellen | < 3%(Lineare Last | |||||
| Asymmetrische Lastkapazität | 100% | |||||
| Überlastbarkeit | 105%]: Dauerbetrieb; (105% ~ 120%]: 10min; 120%): Betrieb unterbrechen | |||||
| Betriebsbedingungen | Betriebstemperatur | -20℃～ 55℃（>45℃ unterlasten） | ||||
| Lagertemperatur | -40℃～ 70℃（keine Batterien） | |||||
| Optimale Feuchtigkeit | 0％ RH ～ 95％ RH，keine Kondensierung | |||||
| Betriebshöhe | < 45℃，2000m；2000m ～ 4000m Unterlasten | |||||
| Geräuschpegel | ＜75dB | |||||
| Andere | Kommunikation | CAN/RS485 | ||||
| Isolierung | Isolationstransformer | |||||
| Wasser/Staub Schutzart (IP) | IP20 | |||||
| Kühlung | Klimatisierung | |||||
| Max. Effizienz | 97.50% | |||||
| Maße B*T*H | 600*1000*2000 | 1200*1000*2000 | ||||
| Gewicht | 300kg | 330kg | 500kg | 530kg | 560kg | |
