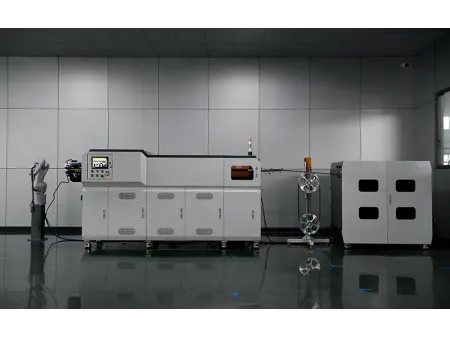

Rohrbiegemaschine für Kunststoffrohre (Rohrdurchmesser 6-22mm)
Traditionelle Thermoformmaschinen für Autoschläuche und Leitungen müssen die Schläuche erhitzen um sie dann verformen zu können und nutzen dazu spezifische Gussformen. Die 5. Mit der 5. Generation unserer Rohrbiegemaschinen hingegen arbeitet komplett ohne Metallformen und modernisiert somit den Sektor für effizientere Produktion von Kunststoff- und Nylonrohren für die Automobilbranche. Generation unserer Rohrbiegemaschinen können Kühlleitungen, Vakuumleitungen, Treibstoffschläuche und Luftbremssysteme für die Automobilbranche gefertigt werden. Die neuste Generation der Rohrbiegemaschinen für die Automobilindustrie eignet sich außerdem zur Herstellung von dünnwändigen Rohren mit großem Durchmesser, welche für moderne Autodesigns benötitgt werden. Dank starker Automatisierung wird manuelle Arbeitskraft obsolete und es können Produktionzeiten und Kosten reduziert werden und höchste Qualität ist garantiert. Unsere Maschinen werden immer beliebter bei Herstellern, die nach mehr Effizienz suchen und mit fortschrittlichen Automobiltechnologien standhalten möchten.
- Rohrdurchmesser: 6-22mm
- Nutzbare Länge: bis zu 5000mm
- Min. Biegewinkel: 55°
- Produktionsrate Rechtwinkel-Biegung: 3.5s/Biegung
- Max. Biegungen: 40
- Speicherkapazität: 2000 Modelle
- Rohrbiegemaschinen der neusten Generation nutzen integrierte, digitale Steuersysteme für Zuführung, Aufheizen, Biegen, Kühlen und Formen, sodas Produktionsgeschwindigkeit, Bearbeitungseffizienz und Produktqualität verbessert werden können.
- Sie benötigen kein Metallgussformen oder arbeitsintensive, energiehungrige Heizöfen und sparen somit Zeit und Kosten. Verschiedene Parameter der Nylonrohre können direct ins System einprogrammiert werden, sodass manuelle Eingaben und Beschädigungen minimiert und Produktuniformität maximiert werden.
- Anders als die vorhergehenden Modelle nutzt diese Generation eine Doppelzuführung (von hinten und vorne) mit einem Servomotor (vorne) für besondere Präzision bei der Bearbeitung von Rohren und Leitungen, mit einer Fehlertoleranz von T1.5.
- Die Biegestellen haben maximale Ovalität und verbessern so die Durchflussrate von Flüssigkeiten durch die Schläuche. Durch die vorprogrammierten Maße für die bearbeiteten Rohre sind keine sekundären Zuschnitte notwending und es entsteht weniger Abfallmaterial.
- Im Vergleich zu Wärmebehandlung traditioneller Thermoformmaschinen nutzen unsere Maschinen Konvektionsheizung, sodass die Aufwärmzeit um 90% reduziert werden kann (von 15-25min auf 1.5-2.5min) und signifikant weniger Energie verbraucht wird.
- Die Rohrbiegemaschinen können verschiedene Materialien bearbeiten, z.B. PA12, PA1012, PA612, PA66, PP, PE und TPV und eignen sich für ca. 90% aller vorhandenen Nylonrohrtypen. Außerdem können unsere Maschinen dünnwändige Schläuche mit großen Durchmessern bearbeiten und erhöhen die Produktionseffizienz um 22% im Vergleich zu jenen der vorhergehenden Generationen.
- Die Rohrbiegemaschinen der 5. Generation entsprechen ENISO12100:2010 und EN60204-1:2018 Standard und garantieren Sicherheit und Zuverlässigkeit.
- Optional können auch Robotikfunktionen integriert werden, z.B. zum Federeinbau oder zur Markierung der Schläuche und somit die Flexibilität und Automatisierung der Produktionsprozesse gesteigert werden.
Maschinenfarbe | Weiß/ Industriegrau |
Nettogewicht | 2100kg |
Maschinengröße | 3800×1100×2050mm |
Nennleistung | 13kW |
Wärmeleistung | 8.5kw (Höchstwert) |
Luftverbrauch | 0.3-0.5m³/min |
Energieverbrauch | 5.5kW.h |
Produktionsrate Rechtwinkel | 3.5s/Biegung |
Max. Biegungen | 40 |
Max. Nutzlänge | 5000mm |
Speicherkapazität | 2000 Programme |
Motorleistung Biegung (Y-Achse) | 0.4kW (Servomotor×1) |
Motorleistung Rotation (Z-Achse) | (Servomotor×1)1.5kW |
Motorleistung Rückführung (X-Achse) | (Servomotor×2)0.4kW |
Motorleistung (X.Achse) | (Servomotor×2)0.1kW |
Motorleistung Hub (Z-Achse) | (Servomotor×1)0.75kW |
Modell | | | |
Maschinenfarbe | Weiß/ Industriegrau | Weiß/ Industriegrau | Weiß/ Industriegrau |
Nettogewicht | 2100kg | 2200kg | 1600kg |
Maschinengröße | 3800×1100×2050mm | 4250×1100×1800mm | 4200×850×1750mm |
Nennleistung | 13kW | 13kW | 11kW |
Wärmeleistung | (Höchstwert)8.5kW | (Höchstwert)8.5kW | (Höchstwert)8.5kW |
Luftverbrauch | 0.3-0.5m³/min | 0.3-0.5m³/min | 0.3-0.5m³/min |
Energieverbrauch | 5.5Kw.h | 4.5Kw.h | 3Kw.h |
Produktionsrate Rechtwinkel | 3.5s/Biegung | 4.5s/Biegung | 6.5s/Biegung |
Max. Biegungen | 40 | 30 | 15 |
Max. Nutzlänge | 5000mm | 1000mm | 800mm |
Speicherkapazität | 2000 ModelleProgramme | 1000 Programme | 300 Programme |
(Motorleistung Biegung (Y-Achse) | Servomotor×1)0.4kW | (Servomotor×1)0.4kW | (Servomotor×1)0.4kW |
Motorleistung Rotation (Z-Achse) | (Servomotor×1)1.5kW | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW |
Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW |
Motorleistung Zuführung (X-Achse) | (Servomotor×2)0.1kW | / | / |
Motorleistung Hub (Z-Achse) | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW | / |

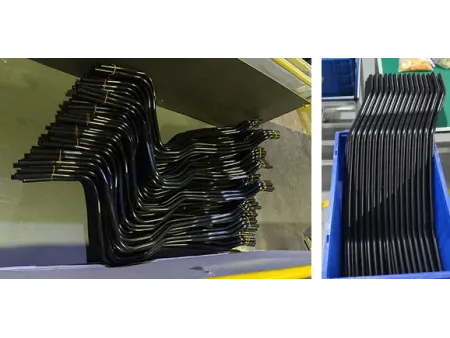

- PA12/PA11 (ein-/mehrschichtiges Rohr)
- PA1012, PA612, PA66, PP, PE, TPV
- PA12/PA11 (ein-/mehrschichtiges Rohr)
- PA612, PA1012, PA6
- PA12/PA11 (einschichtiges Rohr)
- Rohrgröße: 8×1
- Biegelänge: 2650mm
- Biegungen: 15
- Prozesszyklus: 72s
- Material: PA12/EVOH/PA12
- Biegeradius: R20
- Flachtheit: >88%
- Rohrgröße: 12×1
- Biegelänge: 950mm
- Biegungen: 8
- Prozesszyklus: 45s
- Material: PA612/EVOH/PA12
- Biegeradius: R30
- Flachtheit: >88%
- Rohrgröße: 12×1
- Biegelänge: 1950mm
- Biegungen: 18
- Prozesszyklus: 120s
- Material: PA12/EVOH/PP
- Biegeradius: R30
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 1250mm
- Biegungen: 11
- Prozesszyklus: 75s
- Material: PA12/EVOH/PA12
- Biegeradius: R20
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 1350mm
- Biegungen: 10
- Prozesszyklus: 65s
- Material: PA612/EVOH/PA12
- Biegeradius: R40
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 1650mm
- Biegungen: 13
- Prozesszyklus: 92s
- Material: PA12
- Biegeradius: R40
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 650mm
- Biegungen: 3
- Prozesszyklus: 22s
- Material: PA612
- Biegeradius: R40
- Flachtheit: >88%
Für mehrere Produkte mit gleichem Rohrdurchmesser muss lediglich die Rohrhaspel vorbereitet werden. Es ist kein Zuschnitt oder gesonderte Sortierung der Rohre für unterschiedliche Zeichnungen oder Bestellvolumen notwendig. Manueller Zuschnitt, Lagerkategorisierungen und zusätzliche Logistikschritte entfallen. Die Thermoformmaschine schneidet die Rohre automatisch gemäß der vorprogrammierten Länge, sodass kein nachträglicher Zuschnitt notwendig ist und somit weniger Materialabfall entsteht.
(keine Gussform & keine Werkzeuge nötig)
Diese Maschinen arbeiten ohne Gussformen, sodass Kosten für Gussformherstellung, Lager- sowie Managementkosten entfallen. Dank digitaler Schnittstelle kann der Entwicklungszyklus für neue Produkte drastisch abgekürzt und der Einstellungsprozess und die Musterproduktion beschleunigt werden.
Diese Thermoformmaschinen müssen nicht vorgeheizt werden und es sind keine gesonderten Schnittprozesse von Nöten, sodass Betriebskosten und der Energiekosten gesenkt werden.
Das Konvektionsheizsystem macht individuelle Trockenöfen obsolet und senkt deutlich den Energieverbrauch. Die 360° Konvektionsheizmethode erwärmt die Schläuche gleichmäßig und präzise, sodass Produktionseffizienz und Produktqualität optimiert werden können.
Reduziert Energieverbrauch und Investitionen in Zusatzmaschinen, minimiert Platzverbrauch und erhöht Produktionseffizienz und Produktqualität. Die Luftzirkulation wir digital gesteuert und ermöglicht Integrität und Uniformität der Endprodukte.
Reduziert Materialabfälle signifikant, dank automatischem Zuschnitt für Präzision und Effizienz.
Durch die digital gesteuerte Wärmebehandlung werden gleichmäßige Bearbeitungsvorgänge ermöglicht und nach der Abkühlung können die Materialien präzise in die vorgegebenen Längen zugeschnitten werden. So werden höchste Uniformität und beste Qualität ermöglicht und Materialabfälle reduziert.
Die Qualität der Rohre und ihre Ästhetik werden durch digital gesteuerte Biegemechanismen verbessert. Das System reguliert die Biegegenauigkeit durch Biegescheiben und interne Federn, sodass nur minimale Verformungen möglich sind. Durch geringere Abflachung wird der Luftdurchfluss verbessert und somit die Leistung und Zuverlässigkeit der Rohre gesteigert.
Rohrgröße | Min. Biegeradius | Kürzeste Gerade zwischen zwei Winkeln | Min. eingeschlossener Winkel |
6×1 | 15 | 25 | 55 |
8×1 | 20 | 30 | 55 |
10×1 | 25 | 30 | 55 |
10×1.25 | 25 | 30 | 55 |
12×1 | 28 | 30 | 60 |
12×1.25 | 28 | 30 | 60 |
12×1.5 | 28 | 30 | 60 |
12.5×1.5 | 30 | 28 | 60 |
13.5×1.25 | 30 | 28 | 60 |
14×1.5 | 30 | 27 | 60 |
14×2 | 30 | 27 | 60 |
15×1.5 | 30 | 25 | 60 |
15×1.25 | 30 | 25 | 60 |
16×1.25 | 30 | 25 | 60 |
16×1.5 | 30 | 25 | 60 |
16×2 | 30 | 25 | 60 |
18×1.5 | 35 | 27 | 60 |
19×1.5 | 35 | 27 | 65 |
20×1.5 | 35 | 28 | 65 |
21×1.5 | 37 | 30 | 65 |
22×1.5 | 39 | 30 | 65 |
Modell | S3000-22V | BST25-IV | BST16-IIIS | ||||||
Tube Size | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel |
6×1 | 15 | 25 | 55 | 15 | 25 | 80 | 22 | 30 | 85 |
8×1 | 20 | 30 | 55 | 20 | 30 | 80 | 25 | 35 | 85 |
10×1 | 25 | 30 | 55 | 25 | 35 | 80 | / | / | / |
10×1.25 | 25 | 30 | 55 | 25 | 35 | 80 | 25 | 40 | 85 |
12×1 | 28 | 30 | 60 | / | / | / | / | / | / |
12×1.25 | 28 | 30 | 60 | 30 | 40 | 80 | / | / | / |
12×1.5 | 28 | 30 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
12.5×1.5 | 30 | 28 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
13.5×1.25 | 30 | 28 | 60 | / | / | / | / | / | / |
14×1.5 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
14×2 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
15×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
15×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
16×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
16×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
16×2 | 30 | 25 | 60 | / | / | / | / | / | / |
18×1.5 | 35 | 27 | 60 | / | / | / | / | / | / |
19×1.5 | 35 | 27 | 65 | / | / | / | / | / | / |
20×1.5 | 35 | 28 | 65 | / | / | / | / | / | / |
21×1.5 | 37 | 30 | 65 | / | / | / | / | / | / |
22×1.5 | 39 | 30 | 65 | / | / | / | / | / | / |
- Heizsystem: doppelvariable Frequenzkontrolle
- Heizmethode: Konvektionsheizung
- Programmierbare Koordinateneinstellung: unterstützt
- Human machine interface (HMI): höchst präzise Konfiguration
- Zuführung: elektrisch
- Zuführungsmethode: von vorne und hinten
- Bearbeitungspräzision: T1.5mm
- Robotiks integrierfähig: ja
- Servosteuerung: Glasfaser BUS
- Lenkradsteuerung: erhältlich
- Lasermarkierungsgerät: optional
- Produktionsstatistik: verfügbar
- Resetknopf: verfügbar
- Maschinenstatusüberwachung: verfügbar
- Ingenieurservice vor Ort: Unser Ingenieurteam kann die Maschinen vor Ort für Sie installieren und einstellen.
- Ingenieurtraining online: Wir bieten umfangreiche Schulungen für Ihre eignen Ingenieur*innen an um deren Produktverständnis zu verbessern und die Maschinenbedienung zu vereinfachen.
- Fernüberwachungssysteme: Wir bieten Fernüberwachungssysteme an um den Betrieb zu überwachen und Fehlerbehebungen vorzunehmen (für Sonderanfertigungen verfügbar).
- Garantie und Langzeit-Service: Jede Rohrbiegemaschine hat ein Jahr Garantie und lebenslangen Service, damit unsere Kundschaft stets bestens betreut ist.
