BST25-IV
CNC Rohrbiegemaschine für Kunststoffrohre
Vollautomatische Thermoformmaschine für Nylonrohre und andere Kunststoffrohre für den Fahrzeugbau

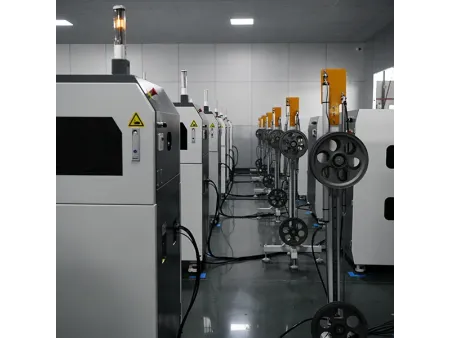

Rohrbiegemaschine für Kunststoffrohre (Rohrdurchmesser 6-14mm)
Kostenvoranschlag erhalten
Die 4. Generation unserer Rohrbiegemaschinen ist ideal zur Herstellung von essenziellen Autokomponenten wie Vakuumleitungen, Anschlussrohre für Treibstofftanks, Lüftungsleitungen, Treibstoffleitungen, Harnstoffleitungen, Bremsleitungen etc. geeignet. Dank eines fortschrittlichen Heizsystemes mit doppelt kontrollierbarer Frequenzheizung verbrauchen die Rohrbiegemaschinen dieser Generation nur 8.5 kW, was im Vergleich zu traditionellen Maschinen extrem verbrauchsarm ist. In älteren Maschinen mussten die Kunststoffrohre erst vorgeheizt und vorgeformt werden, wohingegen diese neuartigen Rohrbiegemaschinen keine Gussformen mehr benötigen und sich die Rohre digital gesteuert in einem Produktionsvorgang flexibel formen lassen.
Die neuen Rohrbiegemaschinen haben 30% höhere Produktionseffizienz und können leicht hitzebeständige Materialien wie PA612 und PA1012 bearbeiten. Eine große Bandbreite an Nylonrohren, ca. 55% der in der Industrie verfügbaren, kann mit dieser Maschine bearbeitet werden. Vielseitigkeit und starke Leistung machen die Rohrbiegemaschinen der 4. Generation zur perfekten Wahl zur Herstellung von Automobilleitungen und bieten innovative und bessere Produktlösungen.
- Rohrdurchmesser: 6-14mm
- Nutzbare Länge: bis zu 1000mm
- Min. Biegewinkel: 80°
- Produktionsrate Rechtwinkel-Biegung: 4.5s/Biegung
- Max. Biegungen: 30
- Speicherkapazität: 1000 Programme
Besonderheiten
- Die spezifischen Biegeeigenschaften können direkt ins System programmiert werden, sodass keine Gussformen oder zusätzliche Anpassungen notwendig sind. So kann zwischen verschiedenen Produktionen schnell und flexibel umgeschaltet werden.
- Rohre mit bis zu 1000mm Länge können bearbeitet werden und die Biegemaschinen sind besonders vielseitig und ermöglichen die Bearbeitung unterschiedlichster Rohrformen.
- Die Thermoformmaschinen können Nylonrohre mit Durchmessern von Ø6mm bis Ø14mm bearbeiten und eignen sich daher perfekt für die Automobilbranche.
- Die Maschine benötigt nur 4.5s für eine rechtwinklige Biegung, sodass die Produktionseffizienz gesteigert und die Zykluszeit reduziert wird, auch bei anspruchsvollen Produktionsvorgängen.
- Konform mit ENISO12100:2010 und EN60204-1:2018 Standard sind Sicherheit und Zuverlässigkeit in Industriebereichen garantiert.
- Aufrüstung je nach Anforderungen und technologischen Fortschritten möglich - unsere Maschinen erweitern ihre Fähigkeiten gemäß der Industrieanforderungen.
| Maschinenfarbe | weiß/ Industriegrau |
| Nettogewicht | 2200kg |
| Maschinengröße | 4250×1100×1800mm |
| Nennleistung | 13kW |
| Heizleistung | 8.5kW (Höchstwert) |
| Luftverbrauch | 0.3-0.5m³/min |
| Stromverbrauch | 4.5kW.h |
| Produktionsrate rechtwinklige Biegung | 4.5s/Biegung |
| Max. Biegungen | 30 |
| Max. Nutzlänge | 1000mm |
| Speicherkapazität | 1000 Programme |
| Motorleistung Biegung (Y-Achse) | 0.4kW (Servomotor×1) |
| Motorleistung Rotation (Z-Achse) | (Servomotor×1) 0.75kW |
| Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2) 0.4kW |
| Motorleistung Hub (Z-Achse) | (Servomotor×1) 0.75kW |
| Modell | | | |
| Maschinenfarbe | Weiß/ Industriegrau | Weiß/ Industriegrau | Weiß/ Industriegrau |
| Nettogewicht | 2100kg | 2200kg | 1600kg |
| Maschinengröße | 3800×1100×2050mm | 4250×1100×1800mm | 4200×850×1750mm |
| Nennleistung | 13kW | 13kW | 11kW |
| Wärmeleistung | (Höchstwert)8.5kW | (Höchstwert)8.5kW | (Höchstwert)8.5kW |
| Luftverbrauch | 0.3-0.5m³/min | 0.3-0.5m³/min | 0.3-0.5m³/min |
| Energieverbrauch | 5.5Kw.h | 4.5Kw.h | 3Kw.h |
| Produktionsrate Rechtwinkel | 3.5s/Biegung | 4.5s/Biegung | 6.5s/Biegung |
| Max. Biegungen | 40 | 30 | 15 |
| Max. Nutzlänge | 5000mm | 1000mm | 800mm |
| Speicherkapazität | 2000 ModelleProgramme | 1000 Programme | 300 Programme |
| (Motorleistung Biegung (Y-Achse) | Servomotor×1)0.4kW | (Servomotor×1)0.4kW | (Servomotor×1)0.4kW |
| Motorleistung Rotation (Z-Achse) | (Servomotor×1)1.5kW | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW |
| Motorleistung Zuführung von hinten (X-Achse) | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW | (Servomotor×2)0.4kW |
| Motorleistung Zuführung (X-Achse) | (Servomotor×2)0.1kW | / | / |
| Motorleistung Hub (Z-Achse) | (Servomotor×1)0.75kW | (Servomotor×1)0.75kW | / |
Geeignete Materialien
BST25-IV
- PA12/PA11 (ein-/mehrschichtiges Rohr)
- PA612, PA1012, PA6
S3000-22V
- PA12/PA11 (ein-/mehrschichtiges Rohr)
- PA1012, PA612, PA66, PP, PE, TPV
BST16-IIIS
- PA12/PA11 (einschichtiges Rohr)
- Rohrgröße: 8×1
- Biegelänge: 2650mm
- Biegungen: 15
- Prozesszyklus: 72s
- Material: PA12/EVOH/PA12
- Biegeradius: R20
- Flachtheit: >88%
- Rohrgröße: 12×1
- Biegelänge: 950mm
- Biegungen: 8
- Prozesszyklus: 45s
- Material: PA612/EVOH/PA12
- Biegeradius: R30
- Flachtheit: >88%
- Rohrgröße: 12×1
- Biegelänge: 1950mm
- Biegungen: 18
- Prozesszyklus: 120s
- Material: PA12/EVOH/PP
- Biegeradius: R30
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 1250mm
- Biegungen: 11
- Prozesszyklus: 75s
- Material: PA12/EVOH/PA12
- Biegeradius: R20
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 1350mm
- Biegungen: 10
- Prozesszyklus: 65s
- Material: PA612/EVOH/PA12
- Biegeradius: R40
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 1650mm
- Biegungen: 13
- Prozesszyklus: 92s
- Material: PA12
- Biegeradius: R40
- Flachtheit: >88%
- Rohrgröße: 16×1.25
- Biegelänge: 650mm
- Biegungen: 3
- Prozesszyklus: 22s
- Material: PA612
- Biegeradius: R40
- Flachtheit: >88%
| Rohrgröße | Min. Biegeradius | Kürzeste Gerade zwischen zwei Winkeln | Min. eingeschlossener Winkel |
| 6×1 | 15 | 25 | 80 |
| 8×1 | 20 | 30 | 80 |
| 10×1 | 25 | 35 | 80 |
| 10×1.25 | 25 | 35 | 80 |
| 12×1.25 | 30 | 40 | 80 |
| 12×1.5 | 30 | 40 | 80 |
| 12.5×1.5 | 30 | 40 | 80 |
| 14×1.5 | 35 | 45 | 80 |
| 14×2 | 35 | 45 | 80 |
| Modell | S3000-22V | BST25-IV | BST16-IIIS | ||||||
| Tube Size | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel | Min. Biegeradius | Kürzeste Gerade zwischen zwei rechten Winkeln | Min. eingeschlossener Winkel |
| 6×1 | 15 | 25 | 55 | 15 | 25 | 80 | 22 | 30 | 85 |
| 8×1 | 20 | 30 | 55 | 20 | 30 | 80 | 25 | 35 | 85 |
| 10×1 | 25 | 30 | 55 | 25 | 35 | 80 | / | / | / |
| 10×1.25 | 25 | 30 | 55 | 25 | 35 | 80 | 25 | 40 | 85 |
| 12×1 | 28 | 30 | 60 | / | / | / | / | / | / |
| 12×1.25 | 28 | 30 | 60 | 30 | 40 | 80 | / | / | / |
| 12×1.5 | 28 | 30 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 12.5×1.5 | 30 | 28 | 60 | 30 | 40 | 80 | 35 | 45 | 85 |
| 13.5×1.25 | 30 | 28 | 60 | / | / | / | / | / | / |
| 14×1.5 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 14×2 | 30 | 27 | 60 | 35 | 45 | 80 | / | / | / |
| 15×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 15×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.25 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×1.5 | 30 | 25 | 60 | / | / | / | / | / | / |
| 16×2 | 30 | 25 | 60 | / | / | / | / | / | / |
| 18×1.5 | 35 | 27 | 60 | / | / | / | / | / | / |
| 19×1.5 | 35 | 27 | 65 | / | / | / | / | / | / |
| 20×1.5 | 35 | 28 | 65 | / | / | / | / | / | / |
| 21×1.5 | 37 | 30 | 65 | / | / | / | / | / | / |
| 22×1.5 | 39 | 30 | 65 | / | / | / | / | / | / |
Konfigurationen
- Heizsystem: doppelvariable Frequenzkontrolle
- Heizmethode: Konvektionsheizung
- Programmierbare Koordinateneinstellung: nicht unterstützt
- Human machine interface (HMI): limitierte Konfiguration
- Zuführung: elektrisch
- Zuführungsmethode: von hinten
- Bearbeitungspräzision: T2.5mm
- Robotiks integrierfähig: nein
- Servosteuerung: Glasfaser BUS
- Lenkradsteuerung: erhältlich
- Lasermarkierungsgerät: optional
- Produktionsstatistik: nicht verfügbar
- Resetknopf: verfügbar
- Maschinenstatusüberwachung: verfügbar
