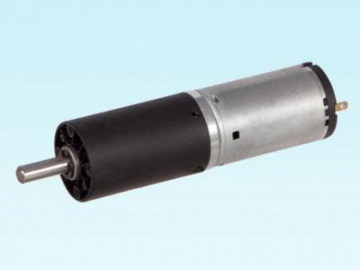

Permanenterregter DC-Getriebemotor, Planetengetriebemotor 28JXB30K/28ZY47
Allgemeine Daten
Auswählbare Materialien für Innenverzahnung: Metall
Φ28 planetary reducer
Zulässiges Drehmoment für 28JXB30K/28ZY47 Permanentmagnet DC-Getriebemotor reicht von 0.3N.m bis 3.0N.m.
| Typ | Nennspannung VDC | Leerlaufdrehzahl r/min | Leerlaufstrom mA | Nenndrehzahl r/min | Nennmoment mN.m | Ausgangsleistung W | Nennstrom mA | Stillstandsmoment mN.m | Stillstandsstrom A |
| 24 | 5000 | 80 | 3800 | 7 | 2.8 | 230 | 28 | 0.7 | |
| 24 | 6700 | 100 | 5100 | 15 | 8.0 | 460 | 68 | 1.8 |
Technische Daten von Getriebemotor mit DC-Motor 28ZY47-1230
| Untersetzungsverhältnis | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 |
| Anzahl von Rädergetriebe | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| Länge des Getriebes (L) mm | 31.0 | 31.0 | 40.1 | 40.1 | 40.1 | 49.0 | 49.0 | 4900 | 49.0 | 57.9 | 57.9 | 57.9 | 57.9 | 57 |
| Leerlaufdrehzahl r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 26 | 19 | 14 | 9.7 | 6.9 |
| Nenndrehzahl r/min | 1024 | 734 | 271 | 200 | 141 | 75 | 54 | 38 | 27 | 20 | 14 | 10 | 7.4 | 5.3 |
| Nennmoment N.m | 0.02 | 0.03 | 0.08 | 0.11 | 0.15 | 0.26 | 0.36 | 0.51 | 0.71 | 0.86 | 1.2 | 1.7 | 2.4 | 3 |
| Maximale zulässige Belastung in sehr kurzer Zeit N.m | 1.0 | 1.0 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 |
| Untersetzungsverhältnis | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 |
| Anzahl von Rädergetriebe | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| Länge des Getriebes (L) mm | 31.0 | 31.0 | 40.1 | 40.1 | 40.1 | 49.0 | 49.0 | 49.0 | 49.0 | 57.9 | 57.9 | 57.9 | 57.9 |
| Leerlaufdrehzahl r/min | 1806 | 1293 | 479 | 353 | 248 | 94 | 94 | 67 | 48 | 35 | 25 | 18 | 13 |
| Nenndrehzahl r/min | 1375 | 985 | 364 | 268 | 189 | 72 | 72 | 51 | 37 | 27 | 19 | 14 | 9.9 |
| Nennmoment N.m | 0.05 | 0.07 | 0.17 | 0.23 | 0.33 | 0.78 | 0.78 | 1.1 | 1.5 | 1.8 | 2.6 | 3 | 3 |
| Maximale zulässige Belastung in sehr kurzer Zeit N.m | 1.0 | 1.0 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 |
Dongzheng Motor ist ein erfahrener Hersteller von Elektromotoren, der sich auf die Herstellung von Getriebemotoren und Getriebe spezialisiert. Seit der Gründung bieten wir unsere Kunden vor allem hochwertige AC-Getriebemotor, bürstenlosen DC-Getriebemotor, Planetengetriebemotor und Schneckengetriebemotor. Wegen der vollausgestatteten Produktionslinie für Getriebemotor, der reichlichen Materialien für Motoren und der gut ausgebildeten Mitarbeiter können wir eine Reihe von Standard-Motoren produzieren. Außerdem sind maßgeschneiderte Motoren auch verfügbar nach Wunsch.
