Mini Kugelhahn aus Edelstahl
Kostenvoranschlag erhalten
- Betriedsdruck: 450 PSI
- Temperaturbereich: von -4 °F bis 250 °F (von -20 °C bis 120 °C)
- Verchromtes Sechskant-Messingprofil
- Kugel Messing verchromt, Messing Spindel, PTFE Kugelsitz und Viton Spindeldichtung
- ABS Kunststoff Handhebel
- Ein Ende mit Außengewinde, Entleerungsanschluss ohne Gewinde
Spezifikationen
Inch/Metric(mm)
| Größe | A | B | S | H | L | |||||
| Inch | mm | Inch | mm | Inch | mm | Inch | mm | Inch | mm | |
| 1/8" | 1.22 | 30.99 | 0.24 | 6.10 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 1/4" | 1.26 | 32.00 | 0.31 | 7.87 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 3/8" | 1.26 | 32.00 | 0.31 | 7.87 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 1/2" | 1.57 | 39.88 | 0.39 | 9.91 | 0.98 | 24.89 | 1.29 | 32.77 | 0.78 | 19.81 |

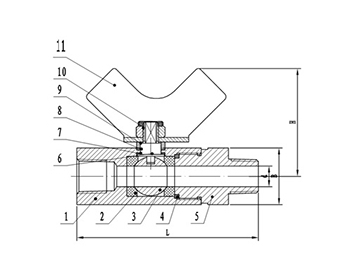

| Pos. | Bauteil | Material |
| 1 | Verschlusskappe | Messing, verchromt |
| 2 | Kappendichtung | Gummi |
| 3 | Kugelsitz | PTFE |
| 4 | Kugel | Messing, verchromt |
| 5 | Spindel | Messing, verchromt |
| 6 | Schraube | Stahl |
| 7 | Unterlegscheibe | Stahl |
| 8 | Handhebel | ABS Kunststoff |
| 9 | Spindeldichtung | Viton |
| 10 | Gehäuse | Messing, verchromt |
