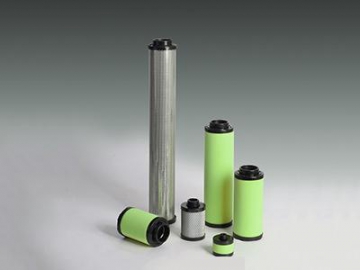

Filterelemente der Hankison Serie
Kostenvoranschlag erhalten
Filtereinsätze der Hankison Serie haben folgende Eigenschaften zur Auswahl für Kunden:
- 5 Filterungsgrade: E1, E3, E5, E7 und E9
- Materialien: Glasfaser und Aktivkohle
- Filterrate: 0.01~3μm
- Ölrückstand: 0.001~5ppm
Anwendungen
- Metallindustrie
- Abzusystem
- Wasseraufbereitung
Technische Angaben
Grad | E1 Öl- und Geruchsfilter | E3 Besonders effiziente Ölfilter | E5 Höchst effiziente Ölfilter | E7 Ansaugrohr | E9 Abscheider |
Zuflussrate (NM³/min.) | |||||
0.57 | E1-12 | E3-12 | E5-12 | E7-12 | E9-12 |
1 | E1-16 | E3-16 | E5-16 | E7-16 | E9-16 |
1.72 | E1-20 | E3-20 | E5-20 | E7-20 | E9-20 |
2.9 | E1-24 | E3-24 | E5-24 | E7-24 | E9-24 |
4.9 | E1-28 | E3-28 | E5-28 | E7-28 | E9-28 |
7.2 | E1-32 | E3-32 | E5-32 | E7-32 | E9-32 |
11 | E1-36 | E3-36 | E5-36 | E7-36 | E9-36 |
14 | E1-40 | E3-40 | E5-40 | E7-40 | E9-40 |
18 | E1-44 | E3-44 | E5-44 | E7-44 | E9-44 |
22 | E1-48 | E3-48 | E5-48 | E7-48 | E9-48 |
Filterrate (μm) | Ölrückstände (ppm) |
E1:0.01 | 0.001 |
E3:0.01 | 0.001 |
E5:0.01 | 0.01 |
E7:1 | 1 |
E9:3 | 5 |
Alte Hankison Serie
Grad | C | T | A | H |
Zuflussrate (NM³/min.) | ||||
0.5 | 07,4442-01 | 0731-4 | 0713-3 | 0715-3 |
2-3 | 07,4444-01 | 0731-5 | 0713-5 | 0715-5 |
6 | 07,4445-01 | 0731-6 | 0713-6 | 0715-6 |
8 | 07,4446-01 | 0731-7 | 0713-7 | 0715-7 |
10-12 | 07,444-01 | 0731-8 | 0713-11 | 0715-11 |
15 | 07,4447-01 | 0731-8 | Stck) 0713-11(2/ | Stck) 0715-11(2/ |
20 | 07,4447-01(2/Stck) | 0731-9 | Stck) 0713-11(3/ | Stck) 0715-11(3/ |
Filterrate (μm) | Ölrückstände (ppm) |
C:3 | 5 |
T:1 | 1 |
A:0.01 | 0.01 |
H:0.01 | 0.001 |
Besonderheiten
E9 Filterelemente
- Eignet sich zur Filterung von Flüssiggut in großen Mengen oder bis zu 3µm und hinterlässt lediglich Ölrückstände von 5ppm.
- Zwei-Phasen Filterung:
Erste Phase: Zwei Edelstahl-Drosselventile für eine mechanische Abtrennung von Partikeln um 10μm
Zweite Phase Tiefenfilterung fester und flüssiger Partikel von ca. 3μm
E7 Flterelement
- Eignet sich zur Filterung von Flüssigkeiten, Öl und 1µm großen Partikeln und hinterlässt nur 1.0ppm Rückstände
- Zwei-Phasen Filterung:
Erste Phase: Faserfilter für größere Partikel
Zweite Phase: mehrere Lagen von Verbund- und Mischfaser zur Feinfilterung - Einsatzgebiete:
Vor E5-Filterung: Vorbehandlung
Nach Gefriedtrocknung/Absorptionstrocknen: Weitere Luftverbesserung
E5 Filterelement
- Eignet sich zur Entfernung von Wasser, Ölnebel und anderem Schmutz von min. 0.1µm oder größer und hinterlässt max. Rückstände von 0.01ppm. Beinahe alle Wasser-, Staub- und Ölpartikelt werden entfernt.
- Zwei-Phasen-Filterung:
Erste Phase: Mehrere Schichten Faserfiler und Siebe für größere Partikel
Zwei Phase: Mehrere Schichten Verbundfaser für kleinste Kondensate - Einsatzgebiete:
Vor E3-Filterung/Absorptionstrocknen: Schutz
Nach Gefrietrocknen: Alle Ölpartikel aus der Luft abtrennen
E3 Filterelement
- Eignet sich zum Abtrennen von Wasser und Ölnebel aus der Luft sowie die Filterung von mind. 0.01µm großer Feststoffe mit Maximalrückständen von 0.001ppm.
- Zwei-Phasen-Filterung:
Erste Phase: Vorfilterung und Luftverteilung
Zweite Phase: mehrere Lagen von Verbund- und Mischfaser zur Feinfilterung - Einsatzgebiete:
Vor E1 Filterung/Absorptionstrocknen: Schutz
Nach Gefriertrocknen: Abtrennung von Öl aus der Luft
E1 Filterelement
- Eignet sich zu Abtrennung von Kohlenwasserstoff und Öl aus der Luft mit Hilfe von Aktivkohle, entfernt Partikel von mind. 0.1µm. Der maximale Rückstand beträgt 0.003ppm.
- Zwei-Phasen-Filterung:
Erste Phase: Aktivkohlefilter eignen sich zur Abtrennung von Ölnebeln.
Zweite Phase: Mehrere Lagen mikrofeiner Aktivkohlefilter entfernen Dampfrückstände und garantieren hohe Luftqualität in unterschiedlichen Industrien, z.B. Nahrungsmittel-, Luftfahrt- und Verpackungsindustrie. - Einsatzgebiete:
Beim letzten Filterungsschritt, um Wasser, Staub, Öl und Gerüche aus der Luft abzutrennen.
