Multi-Achsen Drehtisch

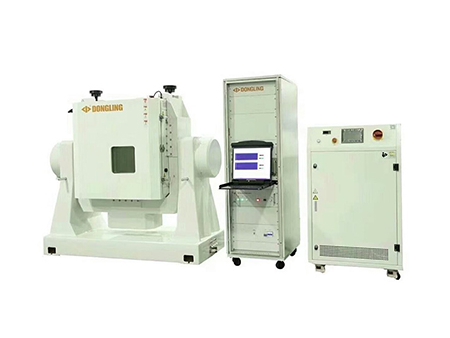

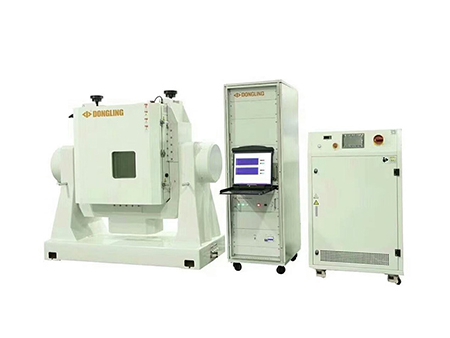

Dieses Mehrfachachsen-System besteht aus Drehtisch, Temperaturregler sowie Mess- und Steuergerät.
Das Mehrfachachsen-System hat verschiedene Funktionen zum Anpassen von Winkellage, Winkelgeschwindigkeit, Schwingung und Zentrifugalbeschleunigung. Diese Funktionen dienen zur Aufzeichnung von Echtzeit-Informationen und Temperaturkontrolle. Die Hauptaufgabe des Drehtisches ist die präzise Positionierung und Geschwindigkeitsregulierung je nach Belastung. Dieses System eignet sich für dynamische und statische Testverfahren und zur Kalibrierung von Beharrungskomponenten und Trägheitsnavigation. Außerdem können Temperaturen, Feuchtigkeit oder Vakuum erzeugt werden um Widerstandsfähigkeit unter verschiedenen Umwelteinflüssen zu testen.
Die Achse des Drehtisches ist mechanisch präzise und überträgt elektrische Signale während der Testverfahren.
Zudem ist der Drehtisch mit einer Standardschnittstelle zur Datenübertragung ausgestattet. Spezifische Mess- und Bediensoftware werden zur Bedienung und Einstellung des Drehtisches sowie zur Datenübertragung eingesetzt. Außerdem ist auch ein Kommunikationsprotokoll verfügbar um den Drehtisch zu steuern und Daten durch verschiedene Anwendungsprogramme zu sammeln.
Der Das Mehrfachachsen-System wird in der Raum- und Luftfahrt, für Navigation, Waffenindustrie und Automobilindustrie eingesetzt. Es wird vor allem zur Verifizierung und Kalibrierung von Trägheitsnavigationssystemen und Beharrungskomponenten eingesetzt und kann Höhenunterschiede und Bewegungen von Raketen und Fluggeräten eingesetzt werden.
| | | | |
| Modell | 2-Achsen Drehtisch mit integrierter Temperaturkammer | 2-Achsen Drehtisch mit integrierter Temperaturkammer | 3-Achsen Drehtisch mit integrierter Temperaturkammer |
| Drehtisch Durchmesser(mm) | ø700 | ø500 | ø500 |
| Richtungen der Rotationsachse | 2 | 2 | 3 |
| Belastbarkeit (kg) | 60 | 50 | 50 |
| Drehtisch Rundlauf (mm) | 0.02 | 0.02 | 0.02 |
| Drehtisch Planheit (mm) | 0.02 | 0.02 | 0.02 |
| Rechtwinkligkeit(") | ±5 | ±5 | ±5 |
| Rotationsgenauigkeit(") | ±2 | ±2 | ±2 |
| Positionierungsgenauigkeit(") | ±2 | ±2 | ±2 |
| Positionsauflösung(°) | 0.0001 | 0.0001 | 0.0001 |
| Reproduzierbarkeit (") | ±2 | ±2 | ±2 |
| Bewegungsbereich | 360° kontinuierlich | 360° kontinuierlich | 360° kontinuierlich |
| Geschwindigkeit (°/s) | Innen/Außen 1200 /600 | Innen/Außen ±600/ ±300 | Innen/mitte/außen ±600/±300/±300 |
| Auflösungswert (°/s) | ±0.001 | ±0.001 | ±0.001 |
| Genauigkeit & Stabilität(gemessen bei 360°) | Besser als 0.002% | Besser als 0.002% | Besser als 0.002% |
| Anlaufgeschwindigkeit (°/s²) | Innen/Außen 450 / 200 | Innen/Außen 600 / 300 | Innen/mitte/außen 600/ 450/300 |
| Bandbreite | Innen/Außen 50Hz/20Hz | Innen/Außen 25Hz/10Hz | Innen/mitte/außen 25Hz/15Hz/10Hz |
| Maße Temperaturkammer (mm) | 750*750*650 | 550*560*500 | 550*560*500 |
| Temperaturbereich (℃) | -65~ 125 | -60~ 85 | -60~ 85 |
| Temperaturgenauigkeit (℃) | ±1 | ±1 | ±1 |
| Temperaturanstiegsrate (℃/min) | 1-2 | 1-2 | 1-2 |
| Temperaturstabilität (℃) | ±1 | ±1 | ±1 |
| | | | |
| Modell | 3-Achsen Multifunktional Drehtisch | 3-Achsen Multifunktional Drehtisch | Dynamisches Zielobjekt Bewegungssimulator |
| Drehtischnmaß (mm) | ø300*400 | ø500*500 | ø800*800 |
| Richtungen der Rotationsachse | 3 | 3 | 1 |
| Belastbarkeit (kg) | ≥50 | ≥50 | ≥500Kg |
| Drehtisch Rundlauf (mm) | 0.02 | 0.02 | 0.05 |
| Drehtisch Planheit (mm) | 0.02 | 0.02 | 0.02 |
| Rechtwinkligkeit(") | ±5 | ±5 | ±5 |
| Rotationsgenauigkeit(") | ±2 | ±2 | ±5 |
| Positionierungsgenauigkeit(") | ±2 | ±2 | ±10 |
| Positionsauflösung(°) | 0.0001 | 0.0001 | 0.0001 |
| Reproduzierbarkeit (") | ±2 | ±2 | ±5 |
| Bewegungsbereich | 360° kontinuierlich | 360° kontinuierlich | 360° kontinuierlich |
| Wertebereich (°/s) | Innen/mitte/außen 600/ 500/ 300 | Innen/mitte/außen 600/ 500/ 300 | 300°/s |
| Auflösung (°/s) | ±0.0001 | ±0.0001°/s | ±0.0001°/s |
| Genauigkeit & Stabilität (gemessen bei 360°) | Besser als 0.002% | Besser als 0.002% | - |
| Anlaufgeschwindigkeit (°/s²) | Innen/mitte/außen 1200 /800 /600 | Innen/mitte/außen 1200 /800 /600 | 600°/s² |
| Bandbreite (Faktor 20) | Innen/mitte/außen 10Hz/8Hz/ 6Hz | Innen/mitte/außen 10Hz/8Hz/ 6Hz | Innen: 5Hz |
| | | | |
| Modell | 3-Achsen Flight Bewegungssimulator | 3-Achsen Flight Bewegungssimulator | 3-Achsen Flight Bewegungssimulator |
| Bewegungsbereich | Innen: ±180° Middle: ±90° Außen: ±180° | Innen: kontinuierlich Middle: kontinuierlich Außen: kontinuierlich | Innen: kontinuierlich Middle: kontinuierlich Außen: kontinuierlich |
| Mounting surface size (mm) | ∅500*500 | 400*400*400 | ∅500*500 |
| Belastbarkeit (kg) | ≥50 | ≥50 | ≥50 |
| Angular position measuring resolution (°) | ≤0.0001 | ≤0.0001 | ≤0.0001 |
| Angular Positionierungsgenauigkeit(″) | ≤3 | ≤2 | ≤2 |
| Angular position Reproduzierbarkeit (″) | ≤1 | ≤1 | ≤1 |
| Angular velocity (°/s) | Innen/mitte/außen 500/300/300 | Innen/mitte/außen 500/300/300 | Innen/mitte/außen 7200/300/300 |
| Max. Anlaufgeschwindigkeit (°/s) | Innen/mitte/außen 5000/3000/3000 | Innen/mitte/außen 15000/7000/7000 | Innen/mitte/außen 7000/5000/3000 |
| Bandbreite (Faktor 20) | Innen/mitte/außen 12Hz/10 Hz/8Hz | Innen/mitte/außen 20Hz/18 Hz/15Hz | Innen/mitte/außen 15Hz/12Hz/10Hz |
