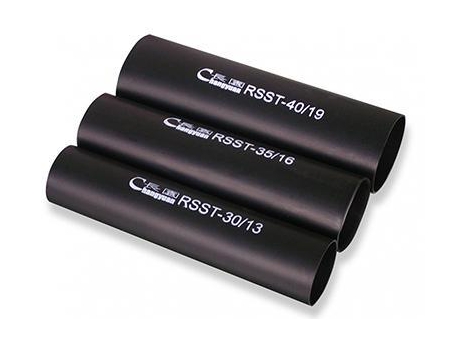

Spannungsfeste Endmuffen/ Endmuffen für Belastungsverteilung
Kostenvoranschlag erhalten
Modell: CYG-RSST
Anwendungsbereiche
Spannungsfeste Endmuffen eignen sich für Spannungen bis zu 36 kV und bieten effiziente Belastungsverteilung.
| Größe | bei Lieferung (mm) | nach Erholen (mm) | Kabelbereich (mm2) | |
| Innendurchmesser | Innendurchmesser. | Wandstärke | ||
| RSST—25/9 | ≥24 | ≤9 | 2.1±0.25 | Sonderanfertigung |
| RSST—30/13 | ≥28 | ≤14 | 2.1±0.25 | 25～50 |
| RSST—35/16 | ≥33 | ≤17 | 2.1±0.25 | 70～120 |
| RSST—40/19 | ≥38 | ≤20 | 2.0±0.25 | 150～240 |
| RSST—50/22 | ≥50 | ≤22 | 2.5±0.25 | Sonderanfertigung |
| RSST—60/26 RSST—65/26 | ≥58 ≥65 | ≤27 | 2.5±0.25 | über 300 |
| RSST—80/33 | ≥80 | ≤33 | 3.0±0.4 | Sonderanfertigung |
| Eigenschaft | Einheit | Paramter | Testmethode |
| Zugfestigkeit | MPa | ≥13 | ASTM D2671 |
| Reißdehnung | % | ≥300 | ASTM D2671 |
| Alterung bei 120℃ für 168 Std. | K1 >0.8 K2 >0.7 | ASTM D2671 | |
| spez. Durchgangswiderstand | Ω· cm | 108～1012 | ASTM D2671 |
| Dielektrische Konstante | ≥20 | IEC 250 | |
| Schrumpftemperatur | ℃ | 120～130 | |
| Wasseraufnahme | ≤0.5% | ASTM D570 |
