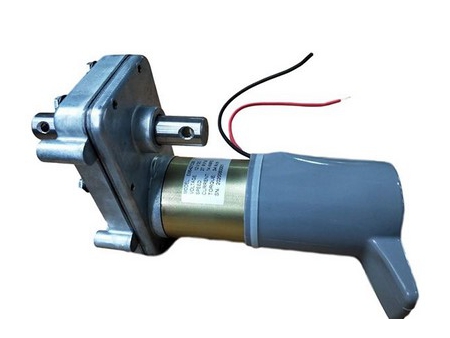

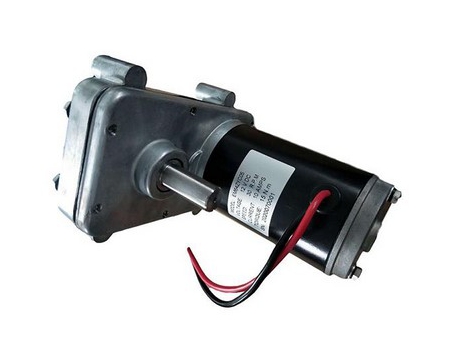

Flachgetriebemotor
Kostenvoranschlag erhalten
Flachgetriebemotoren nutzen Stirnradgetriebe zur Übersetzung des Drehmomentes auf zwei parallele Wellen. Dadurch wird Reibungsverlust vermieden und Zahnradstärke und Drehmomentdichte werden erhöht. Die Flachgetriebemotoren können mit verschiedenen gebürsteten oder bürstenlosen DC Motoren kombiniert werden. Sie eignen sich für Anwendungen mit niedrigerer Belastung, die besonders gleichmäßige Bewegungen benötigen. Shanbo EM kann die Flachgetriebe je nach Kundenanforderungen auch auf Maß herstellen.
Motorauswahl
- Übersetzungsverhältnis: 3-400:1
- Drehmoment: 400Nm
- Schutzart: IP67
- Betriebstemperatur: -40°C – 70°C
Eigenschaften
-
EM55ZYC01 Spannung: 12V DC
Drehmoment: 68N.m
Geschwindigkeit: 0.6RPMLeistung: 4W
Strom: 1.5A
Betriebsart: S2Schutzart: IP65
Weitere: Verhältnis: 869:1
-
EM64ZYC05 Spannung: 12V DC
Drehmoment: 15N.m
Geschwindigkeit: 30RPMLeistung: 47W
Strom: 10A
Betriebsart: S2Schutzart: IP50
Weitere: Verhältnis: 30.86:1
-
EM64ZYC06 Spannung: 12V DC
Drehmoment: 34N.m
Geschwindigkeit: 27RPMLeistung: 96W
Strom: 14A
Betriebsart: S2Schutzart: IP 54
Weitere: Verhältnis: 30.86:1
-
EM64ZYC01 Spannung: 12V DC
Drehmoment: 300IN·LBS
Geschwindigkeit: 15RPMStrom: 15 A
Betriebsart: S2Schutzart: IP 54
Weitere: Verhältnis: 130.86:1
-
EM64ZYC02 Spannung: 12V DC
Drehmoment: 850IN·LBS
Geschwindigkeit: 8.5RPMStrom: 19 A
Betriebsart: S2Schutzart: IP 54
Weitere: Verhältnis: 162.7:1
-
EM64ZYC08 Spannung: 12V DC
Drehmoment: 400IN·LBS
Geschwindigkeit: 8.5RPMStrom: 7.5 A
Betriebsart: S2Schutzart: IP 54
Weitere: Verhältnis: 415:1
- Spannung: 12V DC
Drehmoment: 32N.m
Geschwindigkeit: 12RPMLeistung: 40W
Strom: 8ABetriebsbelastung: S1
Schutzart: IP66
-
EM76ZYC01 Spannung: 12V DC
Drehmoment: 15FT-LBS
Geschwindigkeit: 32RPMStrom: 11A
Betriebsart: S2Schutzart: IP54 - 55
Weitere: Verhältnis: 99.93: 1
-
EM76ZYC02 Spannung: 12V DC
Drehmoment: 45FT-LBS
Geschwindigkeit: 25RPMStrom: 34A
Betriebsart: S2Schutzart: IP54 - 55
Weitere: Verhältnis: 54.15: 1
-
EM76ZYC03 Spannung: 12V DC
Drehmoment: 18.75FT-LBS
Geschwindigkeit: 32RPMStrom: 15A
Betriebsart: S2Schutzart: IP54 - 55
Weitere: Verhältnis: 99.93: 1
-
EM76ZYC04 Spannung: 24V DC
Drehmoment: 18.75FT-LBS
Geschwindigkeit: 32RPMStrom: 8A
Betriebsart: S2Schutzart: IP54 - 55
Weitere: Verhältnis: 99.93: 1
-
EM80ZYC03 Spannung: 12V DC
Drehmoment: 4.72 N.m
Geschwindigkeit: 395RPMStrom: 30V
Betriebsart: S2Schutzart: IP54
Weitere: 6:1
-
EM80ZYC05 Spannung: 120V
Drehmoment: 3.2 N.m
Geschwindigkeit: 180rpmStrom: 1.4A
Betriebsart: S2Schutzart: IP54
Weitere: 12.308:1
-
84ZYC01 Spannung: 12V DC
Drehmoment: 45.2 N.m
Geschwindigkeit: 15RPMStrom: 15A
Betriebsart: S2Schutzart: IP54
Weitere: 107.8:1
-
EM84ZYC03 Spannung: 12V DC
Drehmoment: 45.2 N.m
Geschwindigkeit: 35RPMStrom: 28A
Betriebsart: S2Schutzart: IP65
Weitere: 69.74:1
-
EM84ZYC09 Spannung: 12VDC
Drehmoment: 80N.m
Geschwindigkeit: 25RPMLeistung: 210W
Strom: ≤32ABetriebsart: S2-3min
Schutzart: IP66
-
EM84ZYC11 Spannung: 12VDC
Drehmoment: 100N.m
Geschwindigkeit: 22RPMLeistung: 230w
Strom: ≤35ABetriebsart: S2-3min
Schutzart: IP66
-
EM104ZYC01 Spannung: 120VDC
Drehmoment: 10.8 N.m
Geschwindigkeit: 310rpmLeistung: 350W
Strom: 4.5A
Betriebsart: S2Schutzart: IP54
Weitere: 5: 1
-
EM104ZYC02 Spannung: 12VDC
Drehmoment: 11.14 N.m
Geschwindigkeit: 300rpmLeistung: 350W
Strom: 43.5A
Betriebsart: S2Schutzart: IP54
Weitere: 10:1
-
EM106ZYC01 Spannung: 120V
Drehmoment: 15.7N.m
Geschwindigkeit: 180rpmStrom: 4.2A
Betriebsart: S2Schutzart: IP54
Weitere: 12.308:1
