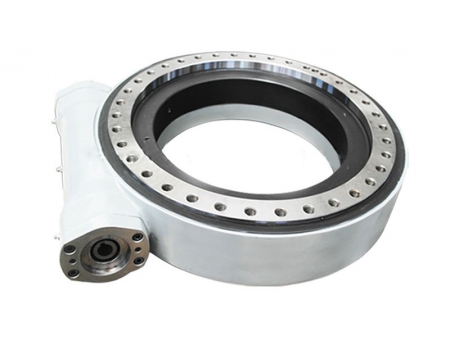

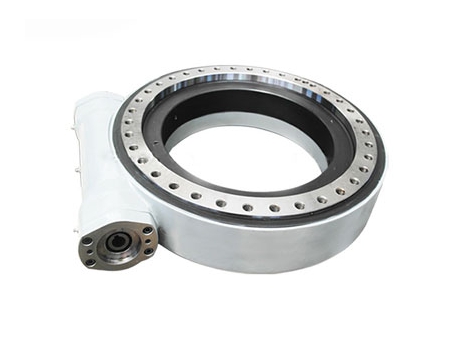

Schwenkantrieb Serie SE
SE Serie Schwenkantriebe bestehen aus einem Gehäuse, Kugeldrehkranz, Schneckenwelle und Stützen, sodass sie Axial-, Radial- und Kipplasten entgegenwirken können. Hydraulik- oder Elektromotoren können als Netzteile eingesetzt werden, sodass die Schwenkantriebe auch gegen den Uhrzeigersinn laufen können.
Kugeldrehkränze sind wichtige Bauteile der Schwenkantriebe, da sie Axial- und Kipplasten ausgleichen können, leicht zu installieren sind und eine kompakte Größe haben.
SE Serie Schwenkantriebe werden in verschiedenen Maschinen eingebaut:
- Solartracker
- Turmwagen
- LKW-Kräne
- Forstmaschinen
- Drehtische
- Schrämmaschinen
| Modell | | | | | | | | | |
| Abtriebsdrehmoment (kN.m) | 0.4 | 0.6 | 1.5 | 6.5 | 7.5 | 8 | 10 | 15 | 18 |
| Kippmoment (kN.m) | 1.1 | 3 | 5 | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 271 |
| Axialbelastung (kN) | 30 | 45 | 133 | 338 | 475 | 555 | 976 | 1598 | 2360 |
| Radialbelastung (kN) | 16.6 | 22 | 53 | 135 | 190 | 222 | 390 | 640 | 945 |
| Haltemoment (kN.m) | 2 | 5.5 | 10.4 | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Übersetzungsverhältnis | 62:1 | 62:1 | 73:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Trackinggenauigkeit | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.150 | ≤0.150 | ≤0.150 |
| Selbstsperrende Verzahnung | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Gewicht (kg) | 12 | 20 | 23 | 49 | 61 | 64 | 105 | 149 | 204 |
Zu unserer Produktpalette zählen Schwenkantriebe mit Durchmesser zwischen 3 Zoll und 25 Zoll
-
Horizontale Installation
Bei Anwendungen mit Photovoltaikanlagen empfiehlt sich eine Montage überkopf entlang der Azimutachse für besseren Schutz und Zusatzschutz der Längsachse.
-
Vertikale Installation
Bei Anwendungen mit Photovoltaikanlagen empfiehlt sich eine Montage gemäß der Zeichnung für besseren Schutz.
