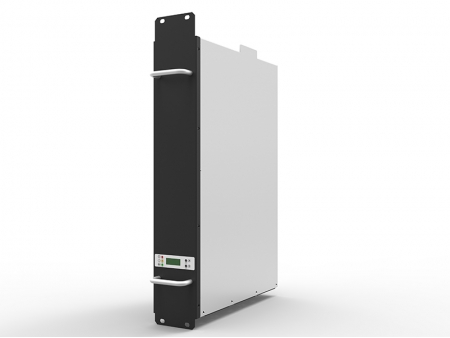

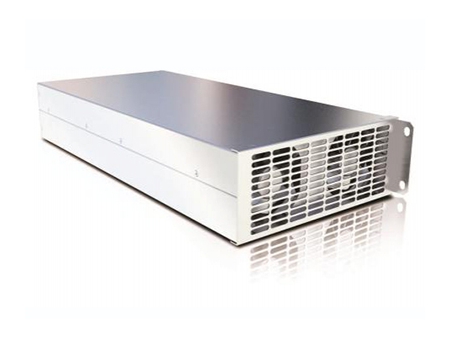

EV Lademodul
- Jedes Lademodul hat eine Leistung von 15kW
- Jedes Lademodul hat eine Leistung von 30kw
Das Lademodul ist das integrierte Netzteil von DC Ladestationen und konvertiert AC in DC Strom um Fahrzeuge zu laden. Das Lademodul nutzt 3phasigen Eingansstrom und wandelt ihn in Wechselstrom mit Spannungen von 200VDC-500VDC/300VDC-750VDC/150VDC-1000VDC um - durch verstellbare Ausgangsleistung sind unsere Batteriesysteme flexibler.
Das Lademodul hat eine POST Funktion (power on self-test), AC Überspannungs- und Tiefenentladungsschutz, Überhitzungsschutz und weitere Mechanismen. Es können mehrere Lademodule simultan angeschlossen werden, die von einem Stromkasten aus kontrolliert werden. Laden Sie mehrere Fahrzeuge gleichzeitig und zählen Sie auf Zuverlässigkeit, leichte Bedienung, Effizienz und minimale Instandhaltung.
Anwendungsbereiche
Die Lademodule werden für DC Schnellladestationen für E-Autos und E-Busse eingesetzt.
Hinweis: Die Lademodule sind nicht für Ladegeräte im Auto geeignet.
Vorteile
- kompakte Größe durch hohe Stromdichte mit 15kW oder 30kW pro Lademodul.
- großer Eingangsleistungsbereich: 260V-530V, mit Einschaltstromschutz.
- Digitale Signalverarbeitung (DSP, engl. digital signal processing) von Eingangs- und Ausgangsleistung gesteuert;
- mit Schwingkreis und Weichschaltung um Abweichungen zu reduzieren.
- Gesamtoberschwingung (THDI) < 3%, Leistungsfaktor bis zu 0.99 und Gesamteffizienz 95% und mehr
- großer Leistungsbereich: 200VDC-500VDC, 300VDC-750VDC, 150VDC-1000VDC (verstellbar), für unterschiedliche Spannungsansprüche und Anwendungen
- geringe Welligkeit (DC) mit minimalem Einfluss auf die Lebensdauer der Batterie
- Standardkonfigurierung mit CAN/RS485 Kommunikationsschnittstelle für leichte Datentransfere mit externen Geräten
- Das Lademodul hat Überspannungs- und Tiefenentladungsschutz, Überhitzungsschutz und Kurzschlussschutz.
- Mehrere Lademodule können parallel angeschlossen werden, sodass Hot Swapping und Instandhaltung vereinfacht werden. So läuft das System wie gewünscht und zuverlässig.
Technische Daten
| Modell | DPM500/30 | DPM750/20 | DPM1000/15 | DPM500/60 | DPM750/40 | DPM1000/30 | ||
| Modulkapazität | 15 KW | 30KW | ||||||
| Nennspannung | 380Vac 3 Phasen 3 Leitungen | |||||||
| Spannungsbereich (Eingangsspannung) | 260V-530V (260-304VAC, Ausgangsleistungsunterlastung 50%) | |||||||
| Eingehende Frequenz | 50/60HZ | |||||||
| Leistungsfaktor | >0.99 | |||||||
| Oberschwingungen Eingangsstrom | ≤3% | |||||||
| Gesamteffizienz | ≥95% | |||||||
| Ausgangsspannung | 200-500VDC | 300-750VDC | 300V-1000V | 200-500VDC | 300-750VDC | 150V-1000VDC | ||
| Stromtoleranz | ＜0.5% | |||||||
| Spannungstoleranz | ＜0.5% | |||||||
| Geräuschspannung von Leistungsspitze zu Leistungsspitze der DC Leistung | ＜1% | |||||||
| Nachlauf bei Ein- und Ausschalten | ＜1% | |||||||
| Softstart-Zeit | ≤5S | |||||||
| Betriebstemperatur | -20℃- 60℃, unterlastet 60% Nennleistung 50℃-60℃ | |||||||
| Lagertemperatur | -40℃- 70℃ | |||||||
| Betriebsfeuchtigkeit | 0-90%, 40±2℃, nicht kondensierend | |||||||
| Betriebshöhe | 2000m | |||||||
| Maße (B*T*H) mm | 230*500*88 | 230*502*132 | ||||||
| Gewicht | 9kg | 15kg | ||||||
