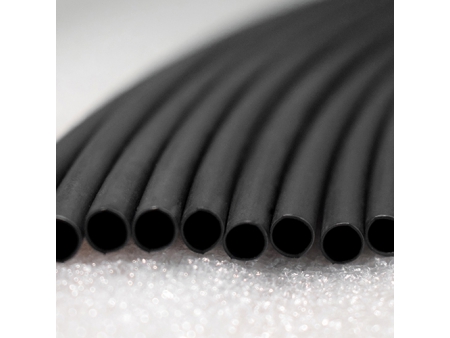

Schrumpfschlauch, doppelwandig
Kostenvoranschlag erhalten
CB-DWT
innenkleberbeschichteter Schrumpfschlauch für Elektronikanwendungen
- Schrumpftemperatur : 100°C bis 120°C
- Betriebstemperatur: -40°C bis 125°C
- Außenschicht: Modifiziertes Polyolefinr
- Innenschicht: Modifizierter Innenkleber
- Schrumpfrate: 2:1, 3:1, 4:1
Anwendungsbereiche
- Unsere Schrumpfschläuche werden in vielen Industrien eingesetzt, darunter Elektro, Automobil und mehr. Sie eignen sich zur Isolierung von Elektroanschlüssen um Wasserdichtigkeit zu erreichen, zum Abdichten von Kabelbäumen, als Abriebschutz für Metallrohre und zum Vermeiden von Lockerung und Ablösung.
Eigenschaften
- Ideale Wasser- und Feuchtigkeitsbeständigkeit
- Schrumpftemperatur: 100°C bis 120°C
- Betriebstemperatur: -40°C bis 125°C
- mit UL224 Standards konform (Zertifikatnummer.: E180908)
- Flexibel, halogenfrei und umweltfreundlich
Eigenschaften | Testverfahren | Leistung |
Radiale Schrumpfung | UL224 | ≥50% |
Längsschrumpfung | UL224 | 0~10% |
Bruchwiderstand | ASTMD2671 | ≥10.4MPa |
max. Verlängerung | ASTMD2671 | ≥200% |
Alterung im Heißluftofen (158℃±2℃/168h) | - | - |
Bruchwiderstand nach Alterung | ASTMD2671 | ≥7.3MPa |
max. Verlängerung nach Alterung | ASTMD2671 | ≥100% |
spez. Durchgangswiderstand | ASTMD876 | ≥1.0×1014 Ω·cm |
Dielektrische Stärke (2500V/60s) | ASTMD2671 | kein Zusammenbruch |
Wasserabsorbierung | ASTMD570 | ≤.1.0% |
Schrumpfrate: 2: 1
Maße | wie geliefert (mm) | vor Schrumpfung (mm) | |||
Min. Innendurchmesser | Wandstärke | Max. Innendurchmesser | Wandstärke | Innenkleberschicht | |
Ø1.2 | 1.2 | 0.30 | 0.6 | 0.45±0.12 | 0.20 |
Ø1.6 | 1.6 | 0.30 | 0.8 | 0.45±0.12 | 0.20 |
Ø2.4 | 2.4 | 0.35 | 1.2 | 0.55±0.12 | 0.30 |
Ø3.2 | 3.2 | 0.40 | 1.6 | 0.60±0.15 | 0.30 |
Ø4.8 | 4.8 | 0.40 | 2.4 | 0.75±0.15 | 0.35 |
Ø6.4 | 6.4 | 0.40 | 3.2 | 0.75±0.15 | 0.35 |
Ø9.5 | 9.5 | 0.40 | 4.8 | 0.80±0.20 | 0.35 |
Ø12.7 | 12.7 | 0.40 | 6.4 | 0.80±0.20 | 0.35 |
Ø19.1 | 19.1 | 0.50 | 9.5 | 0.95±0.28 | 0.40 |
Ø25.4 | 25.4 | 0.50 | 12.7 | 1.15±0.28 | 0.45 |
Ø38.1 | 38.1 | 0.65 | 79.0 | 1.25±0.41 | 0.45 |
Ø50.8 | 50.8 | 0.73 | 25.4 | 1.40±0.41 | 0.50 |
Schrumpfrate: 3: 1
Maße | wie geliefert (mm) | vor Schrumpfung (mm) | |||
Min. Innendurchmesser | Wandstärke | Max. Innendurchmesser | Wandstärke | Innenkleberschicht | |
Ø3.2 | 3.2 | 0.40 | 1 | 0.85±0.25 | 0.35 |
Ø4.7 | 4.7 | 0.40 | 1.5 | 1.05±0.25 | 0.45 |
Ø6.4 | 6.4 | 0.45 | 2 | 1.10±0.25 | 0.45 |
Ø9.5 | 9.5 | 0.60 | 3 | 1.45±0.25 | 0.45 |
Ø12.7 | 12.7 | 0.60 | 4 | 1.50±0.35 | 0.45 |
Ø19.1 | 19.1 | 0.75 | 6 | 2.00±0.45 | 0.65 |
Ø25.4 | 25.4 | 0.75 | 8.4 | 2.00±0.55 | 0.65 |
Ø30 | 30 | 0.80 | 10 | 2.20±0.55 | 0.75 |
Ø40 | 40 | 0.85 | 13.7 | 2.50±0.55 | 1.00 |
Schrumpfrate: 4: 1
Maße | wie geliefert (mm) | vor Schrumpfung (mm) | |||
Min. Innendurchmesser | Wandstärke | Max. Innendurchmesser | Wandstärke | Innenkleberschicht | |
Ø4 | 4 | 0.40 | 1 | 1.00±0.28 | 0.50 |
Ø8 | 8 | 0.40 | 2 | 1.10±0.28 | 0.50 |
Ø12 | 12 | 0.50 | 3 | 1.40±0.28 | 0.61 |
Ø16 | 16 | 0.60 | 4 | 1.78±0.28 | 0.76 |
Ø24 | 24 | 0.75 | 6 | 2.25±0.55 | 0.76 |
Ø32 | 32 | 0.80 | 8 | 2.54±0.55 | 1.02 |
