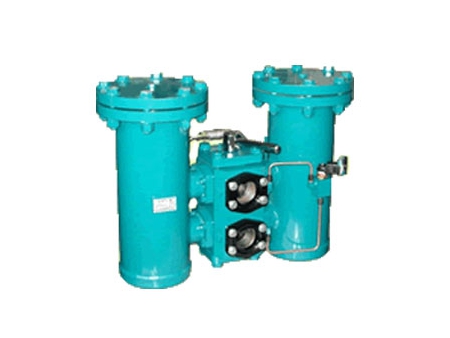

Doppelfilter
extrem zuverlässig und verhindert Lecks. Huilong Doppelfilter werden in Pipelines oder Hydrauliksysteme, die bei niedrigem Druck arbeiten, eingebaut. Das Filtergehäuse und das Umschaltventil werden gemäß internationalem Standard gefertigt. Auf Wunsch kann für das Gehäuse auch Edelstahl eingesetzt werden. Das Umschaltventil ist ein Kugelhahn,
Doppelfilter nutzen Druckausgleichmechanismen und eine Anzeige für Differentialdruck. Wenn eine Filterverstopfung einen Druckverlust verursacht, wird ein Warnsignal ausgesandt, damit der Filter gewechselt oder gereinigt wird. Durch Einschalten des Umschaltventils wird die verschmutzte Filterkammer geschlossen und gleichzeitig eine saubere Filterkammer geöffnet. So können Filterelemente während normalen Betriebs ausgetauscht oder gereinigt werden. Wird das Filterelement nicht rechtzeitig ausgetauscht oder gereinigt, öffnet sich das Umleitungsventil automatisch, um das Hydrauliksystem zu schützen.
Filter der LYPL/LYPS/LYPD Serie eignen sich zum Einbau in Pipelines oder Hydrauliksysteme, die bei niedrigem Druck arbeiten, um solide Verunreinigungen aus hydraulischen Flüssigkeiten zu filtern, während sie in den Öltank fließen.
- Betriebsdruck: Max. 16 bar
- Betriebstemperatur: -25℃~120℃
- Voreingestellter Druck der Verschmutzungsanzeige:2 bar
- Berstdruck des Umleitungsventils: 3bar
- Filtergehäuse:Stahl
- Flüssigkeiten: Mineralöl, Emulsionen, Wasserglykol, Phosphatester (harzgetränktes Papier, nur für Mineralöl)
(EINHEIT:Pa; KINEMATISCHE VISKOSITÄT:30mm²/s; DICHTE 0.86kg/dm³)

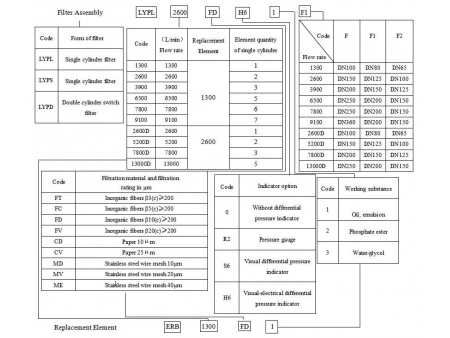

Filtertyp | Gehäuse | Filterelement | |||||||
FT | FC | FD | FV | CD | CV | MV | ME | ||
LYPL/LYPD1300... | 0.18 | 1.14 | 0.71 | 0.52 | 0.38 | 0.31 | 0.24 | 0.40 | 0.20 |
LYPL/LYPD2600... | 0.17 | ||||||||
LYPL/LYPD3900... | 0.18 | ||||||||
LYPL/LYPD6500... | 0.19 | ||||||||
LYPL/LYPD7800... | 0.18 | ||||||||
LYPL/LYPD9100... | 0.26 | ||||||||
LYPL/LYPD2600D... | 0.49 | 1.24 | 0.75 | 0.54 | 0.39 | 0.32 | 0.26 | 0.43 | 0.22 |
LYPL/LYPD5200D... | 0.46 | ||||||||
LYPL/LYPD7800D... | 0.47 | ||||||||
LYPL/LYPD13000D... | 0.47 |
Filtertyp | H | H1 | H2 | L | D | D4 | D5 |
LYPL/LYPS 1300 | 1200 | 480 | 365 | 500 | Φ245 | Φ215 | Φ14 |
LYPL/LYPS 2600/3900 | 1280 | 525 | 365 | 600 | Φ416 | Φ386 | Φ18 |
LYPL/LYPS 6500 | 1500 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
LYPL/LYPS 7800 | 1500 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
LYPL/LYPS 9100 | 1500 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
LYPL/LYPS 2600D | 1642 | 480 | 365 | 500 | Φ245 | Φ215 | Φ14 |
LYPL/LYPS 5200D | 1722 | 525 | 365 | 600 | Φ416 | Φ386 | Φ18 |
LYPL/LYPS 7800D | 1722 | 525 | 365 | 600 | Φ416 | Φ386 | Φ18 |
LYPL/LYPS 13000D | 1942 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
Flanschgröße | D1 | D2 | D3 | d | n |
DN65 | Φ180 | Φ75 | Φ145 | Φ18 | 4 |
DN80 | Φ195 | Φ90 | Φ160 | Φ18 | 8 |
DN100 | Φ215 | Φ110 | Φ180 | Φ18 | 8 |
DN125 | Φ250 | Φ135 | Φ210 | Φ18 | 8 |
DN150 | Φ285 | Φ161 | Φ240 | Φ23 | 8 |
DN200 | Φ340 | Φ220 | Φ295 | Φ23 | 12 |
DN250 | Φ405 | Φ275 | Φ355 | Φ25 | 12 |
Filtertyp | H | H1 | H2 | L | L1 | D | D4 | D5 |
LYPD1300 | 1200 | 480 | 365 | 900 | 200 | Φ245 | Φ215 | Φ14 |
LYPD2600 | 1280 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD3900 | 1280 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD6500 | 1500 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
LYPD7800 | 1500 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
LYPD9100 | 1500 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
LYPD2600D | 1642 | 480 | 365 | 900 | 200 | Φ245 | Φ215 | Φ14 |
LYPD5200D | 1722 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD7800D | 1722 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD13000D | 1942 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
Flanschgröße | D1 | D2 | D3 | d | n |
DN65 | Φ180 | Φ75 | Φ145 | Φ18 | 4 |
DN80 | Φ195 | Φ90 | Φ160 | Φ18 | 8 |
DN100 | Φ215 | Φ110 | Φ180 | Φ18 | 8 |
DN125 | Φ250 | Φ135 | Φ210 | Φ18 | 8 |
DN150 | Φ285 | Φ161 | Φ240 | Φ23 | 8 |
DN200 | Φ340 | Φ220 | Φ295 | Φ23 | 12 |
DN250 | Φ405 | Φ275 | Φ355 | Φ25 | 12 |
