8.7/15(17.5)kV CU/XLPE/CTS/PVC/AWA/PVC armierte Einzelader Manufacturer

8.7/15(17.5)kV CU/XLPE/CTS/PVC/AWA/PVC armierte Einzelader

Kostenvoranschlag erhalten

Über uns: http://cyshrinktubing.de/4-1-2-15kv-heat-shrink-terminations.html

Einadrige XLPE isolierte Mantelleitung mit Kupferleiter und Kupferabschirmung

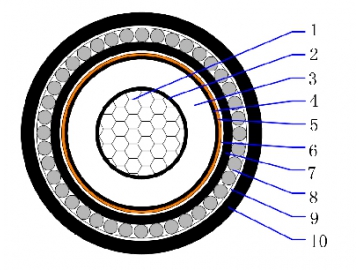

Aufbau

Leiter - Blankes, geglühtes, verdichtetes Kupfer Klasse 2
Innere Leitschicht - Halbleitende Verbindung
Isolierung - Vernetztes Polyäthylen (XLPE)
Äußere Leitschicht - Halbleitende Verbindung
Metallschirm - Blankes, geglühtes Kupferband
Bewicklung - Band aus nicht hygroskopischem Material
Trennschicht - Polyvinylchlorid (PVC)
Bewehrung - Hartgezogene Aluminiumdrähte
Bewicklung - Band aus nicht hygroskopischem Material
Außenmantel - Polyvinylchlorid (PVC)

Anwendung

Das Mittelspannungskabel eignet sich zur Verwendung bei der Energieverteilung im Mittelspannungsbereich, als Transformator-Einspeisung in Umspannwerken. Dieses Stromkabel wird auch in Kraftwerken, Bergbau-, Industrie- und Betriebsanlagen, in Wohngebieten, in trockenen oder feuchten Umgebungen benutzt.

Temperaturverhalten

Betriebstemperatur des Leiters: -15℃~90℃
Min. Verlegungstemperatur: 0℃
Notfall-Betriebstemperatur beim Leiter: 105℃
Zulässige Kurzschlusstemperatur des Leiters (5s): 250℃

Farbe

Aderkennzeichnung: naturell oder nach Kundenwunsch
Außenmantel: Schwarz oder nach Kundenwunsch

Elektrische Merkmale

Nennspannung: 8.7/15(17.5) kV
C Hochspannungstest: 2.5 U0 for 30min
Teilweise Entladung bei 1.73 Uo: 5pC oder höher

Standard

Kabeldesign: IEC 60502-2
Leiter: IEC 60228

Querschnitt

Einzelader: 25~800mm2
