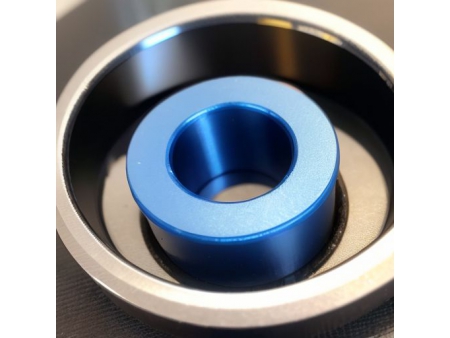

Spritzgegossene Magnete
Als führender Hersteller in der Magnetindustrie bieten wir verschiedene Modelle spritzgegossener Dauermagnete, darunter spritzgegossene NdFeB Magnete, spritzgegossene SmCo Magnete und spritzgegossene Ferritmagnete.
Spritzgegossene NdFeB Magnete
spritzgegossene NdFeB Magnet bieten eine Symbiose aus stahlartiger Stärke und Flexibilität, sodass sie auch besonders dünnwändig gefertigt werden können, z.B. in Form von Ringen, Stäben und komplexeren Formen. Durch den Einbau von Magneten und anderen Metallkomponenten (Schrauben, Getriebe und Bohrlöcher) in einer einzigen Gussform lassen sich Brüche und Risse vermeiden. Außerdem bieten diese Magnete besonders präzise Oberflächen und gleichmäßige Magnetfelder. Zudem sind sie besonders korrosionsbeständig.
Anwendungsbereiche für gussgeformte NdFeB Magnete sind unzählig, z.B. Sensoren, bürstenlose Motoren, Gaspedale in Elektrofahrzeugen, Kombiinstrumente, Tachometer, Tankuhren uvm.
| Legierungsgrad | Remanenz | Feldstärke | Intrinsische Feldstärke | Max. Energieprodukt | Umkehrbarer Temperaturkoeffizient (RTC) | Max. Betriebstemperatur |
| Br | Hcb | Hcj | (BH)Max | α (Br) | TW | |
| T | KA/M | KA/M | KJ/M3 | %/ ℃ | ℃ | |
| KGs | KOe | KOe | MGOe | |||
| BNI-3 | 0.20-0.40 | 120-240 | 480-640 | 8-24 | -0.15 | 100 |
| 2.00-4.00 | 1.50-3.00 | 6.00-8.00 | 1.00-3.00 | |||
| BNI-4 | 0.40-0.46 | 250-335 | 575-735 | 28-36 | -0.13 | 110 |
| 4.00-4.60 | 3.10-4.20 | 7.20-9.20 | 3.50-4.50 | |||
| BNI-5 | 0.45-0.51 | 280-360 | 640-800 | 37-44 | -0.13 | 120 |
| 4.50-5.10 | 3.50-4.50 | 8-10 | 4.60-5.50 | |||
| BNI-6 | 0.51-0.56 | 295-375 | 640-800 | 44-52 | -0.11 | 120 |
| 5.10-5.60 | 3.70-4.70 | 8-10 | 5.50-6.50 | |||
| BNI-7 | 0.54-0.64 | 320-400 | 640-800 | 51-59 | -0.11 | 120 |
| 5.40-6.40 | 4.00-5.00 | 8-10 | 6.50-7.50 | |||
| BNI-6H | 0.48-0.56 | 335-400 | 1035-1355 | 40-52 | -0.15 | 130 |
| 4.80-5.60 | 4.20-5.00 | 13-17 | 5.00-6.50 | |||
| BNI-5SR (PPS) | 0.45-0.50 | 300-360 | 875-1115 | 36-44 | -0.13 | 150 |
| 4.50-5.00 | 3.80-4.50 | 11-14 | 4.50-5.50 |
Hinweis: Die oben angegebenen Charakteristika hängen von Formen und Maßen der Magnete ab und können nur für die Endprodukte exakt angegeben werden.
Spritzgegossene SmCo Magnete
Bei NGYC bieten wir spritzgegossene SmCo Magnete, die wir mit Hilfe fortschrittlicher Spritzgusstechnologie fertigen. So können wir in einem Schritt komplexe Formen ermöglichen, Zusammenbauprozesse reduzieren und die Präzision der Magnete verbessern. Mit starker Korrosionsbeständigkeit und hoher Temperaturstabilität benötigen diese Magnete keine Oberflächenbehandlung.
Anwendungsbereiche- Automobilindustrie: Ob Autosensoren, Motorbauteile oder Kombiinstrumente - unsere Magnete sind stets zuverlässig und arbeiten unter harschsten Bedingungen.
- Präzisionsbearbeitung: Unsere spritzgegossenen SmCo Magnete sind ideal für Laserdrucker, Kopierer und Faxgeräte. Sie bieten außergewöhnliche magnetische Eigenschaften für Elektromotoren und verbessern deren Effizienz und Zuverlässigkeit.
| Legierungsgrad | Remanenz | Feldstärke | Intrinsische Feldstärke | Max. Energieprodukt | Umkehrbarer Temperaturkoeffizienz (RTC) |
| Br | Hcb | Hcj | (BH)Max | α (Br) | |
| MT | KA/M | KA/M | KJ/M3 | %/ ℃ | |
| KGs | KOe | KOe | MGOe | ||
| SCI-6 | 520-580 | 300-380 | 640-1200 | 44-52 | -0.04 |
| 5.2-5.8 | 3.8-4.8 | 8.0-15.0 | 5.5-6.5 | ||
| SCI-8 | 600-660 | 360-460 | 640-1200 | 60-68 | -0.04 |
| 6.0-606 | 8.0-15.0 | 8.0-15.0 | 7.5-8.5 | ||
| SCI-9 | 610-680 | 400-480 | 640-1200 | 68-76 | -0.04 |
| 6.1-6.8 | 5.0-6.0 | 8.0-15.0 | 8.5-9.5 | ||
| SCI-3T | 300-400 | 200-280 | 640-1200 | 20-28 | -0.04 |
| 3.0-4.0 | 2.5-3.5 | 8.0-15.0 | 2.5-3.5 |
Hinweis:
1. T bezieht sich auf das Isotropmaterial.
2. Jeder Materialgrad kann mit Polymerkunststoff gebunden werden, z.B. PA6, PA12, PPS - je nach Kundenanforderungen.
3. Die maximale Betriebstemperatur verschiedener Kunststoffe kann abweichen: PA6: 150℃; PA12: 120℃; PPS: 180℃."
Spritzgegossene Ferritmagnete
Während die magnetische Leistung spritzgegossener Ferritmagnete geringer ist als die von NdFeB Magneten, sind sie jedoch günstiger und daher eine attraktive Produktlösung. Sie eignen sich perfekt für Sensoren, Elektromotoren mit komplexen Formen und niedrigen magnetischen Anforderungen. Unsere Ferritmagnete sind hochwertig und kosteneffizient zugleich.
Ob Hochleistungs-DC-Motoren oder Axialventilatoren oder Klimaanlagenmotoren mit verschiedenen Frequenzen - unsere Magnete bieten unvergleichliche Leistung und Energie.
| Legierungsgrad | Br | Hcb | Hcj | (BH)Max | TW | |
| Remanenz | Feldstärke | Intrinsische Feldstärke | Max. Energieprodukte | Max. Betriebstemperatur | ||
| MT | KA/M | KA/M | KJ/M3 | ℃ | ||
| EPF-140 | 240 | 180 | 250 | 11.2 | -0.19 | 0.2~0.3 |
| EPF-150 | 250 | 180 | 230 | 12 | -0.19 | 0.2~0.3 |
| EPF-160 | 260 | 180 | 225 | 13 | -0.19 | 0.2~0.3 |
| EPF-160P | 272 | 190 | 230 | 14.2 | -0.19 | 0.2~0.3 |
| EPF-170 | 278 | 190 | 220 | 14.8 | -0.19 | 0.2~0.3 |
| EPF-170H | 278 | 200 | 240 | 15 | -0.19 | 0.2~0.3 |
| EPF-190 | 287 | 187 | 215 | 15.8 | -0.19 | 0.2~0.3 |
| EPF-190H | 290 | 185 | 205 | 16.5 | -0.19 | 0.2~0.3 |
| EPF-200 | 298 | 190 | 200 | 17.1 | -0.19 | 0.2~0.3 |
| EPF-220 | 305 | 180 | 195 | 18.1 | -0.19 | 0.2~0.3 |
| EPF-062K | 105 | 80 | 159 | 1.5 | -0.19 | 0.2~0.3 |
| EPF-102 | 215 | 160 | 27 | 8.5 | -0.19 | 0.2~0.3 |
| EPF-132 | 232 | 175 | 263 | 10.8 | -0.19 | 0.2~0.3 |
| EPF-152N | 260 | 195 | 265 | 13.3 | -0.19 | 0.2~0.3 |
| EPF-172A | 272 | 195 | 235 | 14.5 | -0.19 | 0.2~0.3 |
| EPF-192 | 287 | 190 | 210 | 16 | -0.19 | 0.2~0.3 |
| EPF-192H | 290 | 200 | 235 | 16.5 | -0.19 | 0.2~0.3 |
| EPF-202 | 292 | 200 | 230 | 16.6 | -0.19 | 0.2~0.3 |
| EPF-202F | 285 | 195 | 220 | 16.1 | -0.19 | 0.2~0.3 |
| EPF-212 | 305 | 2.5 | 230 | 18.1 | -0.19 | 0.2~0.3 |
| EPPS-F134L | 305 | 2.5 | 230 | 18.1 | -0.19 | 0.2~0.3 |
| EPPS-F164L | 305 | 2.5 | 230 | 18.1 | -0.19 | 0.2~0.3 |
