ON-line 80-800kVA 3-phasiges USV-System, 400V
Kostenvoranschlag erhalten
Die DSM Serie von USV-Systemen ist ein online geschaltetes System für durchgehende Stromversorgung und bietet unterbrechungsfreien Strom und Schutz für Ihre Server und andere Anwendungen. On-line USV-Systeme sind effizienter als Offlinesysteme und die DMS Serie hat einen Leistungsfaktor von 0.99.
Unsere USV-Systeme der DSM Online Serie haben starke Kapazitäten und können gut mit Spannungswechseln umgehen. Wenn Sie höhere Kapazitäten benötigen, können Sie bis zu 6 dieser Systeme miteinander verbinden.

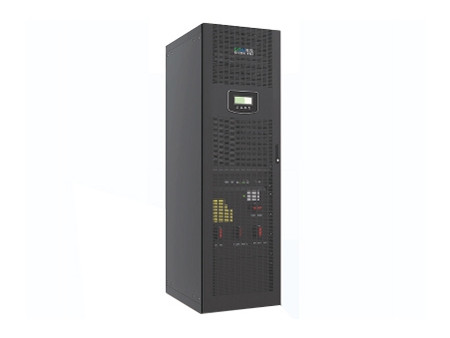

DSM-80/DSM-100/DSM-120 USV-System
- Systemleistung: 80kVA/100kVA/120kVA
- Maße: 600*950*1600mm (B*T*H)
- Gewicht: ca. 190kg/220kg/230kg
- der Isolationstransformer innen und außen wird selektiv installiert
DSM-160/DSM-200 USV-System
- Systemleistung: 160kVA/200kVA
- Maße: 600*950*2000 mm (B*T*H)
- Gewicht: ca. 280kg/310kg
- der Isolationstransformer innen und außen wird selektiv installiert

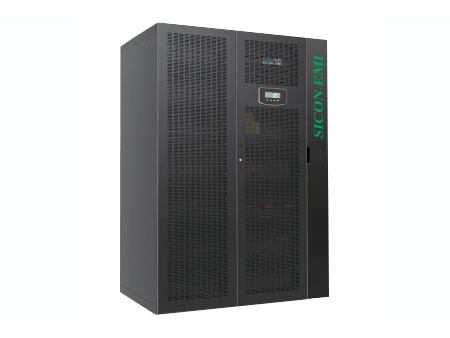

DSM-240/DSM-300/DSM-400/DSM-500 USV-System
- Systemleistung: 240kVA/300kVA/400kVA/500kVA
- Maße: 1400*1000*2000 mm (B*T*H)
- Gewicht: ca. 420kg/500kg/560kg/600kg
- der Isolationstransformer innen und außen wird selektiv installiert
DSM-800 USV-System
- Systemleistung: 800kVA
- Maße: 1800*950*2000 mm (B*T*H)
- Gewicht: ca. 850kg
- der Isolationstransformer innen und außen wird selektiv installiert
USV-System Technische Daten
Eingangsleistung
| Nennspannung | 380Vac |
| Spannungstoleranz | －25% - 25% |
| Frequenztoleranz | 45 ～ 65Hz |
| Eingangsphase | 3phasig N |
| Leistungsfaktor | ＞ 0.99 |
| Gesamtoberschwingung THDI | ≤ 3% |
Ausgangsleistung
| Leistungsfaktor | 0.9 |
| Spannung | 380Vac±1% |
| Gesamtoberschwingung THDU | ＜ 1% mit linearer Ladung / ＜ 2% nicht lineare Ladung |
| Synchronfrequenz-Genauigkeit | ＜ 0.001% |
| Batterietoleranz | 50Hz± 0.5 - ±2 |
| Überlastbarkeit | 10mins mit 125% Ladung |
| Phasenverteilung | 120°±1°(100% unausgeglichen) |
| zulässiger Unsymmetriegrad für 3phasige Spannung | ±1%(gleichmäßige Ladung); ±1.5%(100% unausgeglichen) |
| Leistungsspitzenfaktor | 3: 1 |
| Umleitungsspannung | ±5% - ±25% |
| Gesamteffizienz | ≥ 98% |
| Übertragungszeit | 0ms |
| Einschwingverhalten | ±2% (Ladungswechsel 0 - 100% ) |
| Einschwingzeit | 10ms |
| Automatischer Transferschalter Überlastbarkeit | 20x Strom (100ms) |
| Bildschirm | LCD LED |
| Parallele Redundanz | direkt über Parallel via Parallel board |
Betriebsumgebung
| Betriebstemperatur | －5℃～ 45℃ |
| Lagertemperatur | -25℃～ 70℃ |
| relative Feuchtigkeit | 0-95%,nicht kondensiert |
| Max. Betriebshöhe | 1500m (nicht unterlastet) |
| Geräuschpegel (1m Entfernung) | 52dB |
Andere
| Anti-Interferenz | EN61000-4-2,3,4,6,8,11 Level Ⅲ ,EN61000-4-5 Level IV,EN50091-1-1-1.A |
| MTBF(System) | ＞250,000 Std. |
| MTTR(Instandhaltungszeit) | 10mins |
| Überspannungsschutz | Spannungsimpuls 10/700us, Stromimpuls 8/20us, 20kA |
| Schutzart | IP21(IP31 Option) |
Vorteile
- weniger Spannungsauswirkungen auf Front-End-Geräte;
- Gesamtoberschwingung TDHI unter 3% und Leistungsfaktor bis zu 0.99.
- Das System hat eine Einschaltverzögerung um Generatoren u.ä. vor Überspannung zu schützen - Mehrere Lademodi zum Schutz der Akkus;
- 2-Stufen-Batterie für Ladeschutz.
- Automatische Temperaturregelung für längere Lebensdauer.
- Optionale Batteriekapazität für hohe Ladeansprüche.
- Automatische Alterungstest für mehr Sicherheit.
- Zyklusladung für längere Lebensdauer.
- Testladung um die Batteriespannung nach Austausch zu testen. - Wechselrichterkapazität für langzeitigen Betrieb bei 115% (Leistungsfaktor 0.8);
- ob 0.9 induktive Ladung oder 0.9 kapazitive Ladung, die aktive (echte) Ladung wird nicht reduziert;
- Gesamteffizienz über 95%;
- DSP (Digitalsignalprozessor) sichert statische/ dynamische Signale für Mikroprozessor während des Betriebs;
- mehrere Kommunikationsmethoden mit Fernüberwachung.
