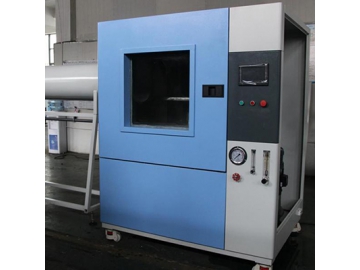

Simulation von Regen zum Testen der Wasserdichtigkeit

Führen Sie erstklassige Test für Wasserdichtigkeit mit unseren Spritzwasserkammern durch

Unsere Spritzwasserkammern sind speziell designt um Prüflinge auf Konformität mit IPX3, IPX4, IPX5 und IPX6 Wasserdichtigkeit zu testen. Die Spritzwasserkammern werden in verschiedenen Industrien eingesetzt, z.B. Elektronik. Luftfahrt, Militär und Forschungsinstitute, wo die Schutzkapazität vor Außenleuchten, Signalgeräten und Abdeckungen von Autoleuchten getestet werden sollen.

Unsere Prüfkammern schaffen realistische Simulationen mit Sprühregeln oder starkem Regen, damit Sie die Wasserdichtigkeit, Zuverlässigkeit und Leistung Ihrer Prüflinge wie Elektrokomponenten während des Transports und der Nutzung prüfen können.

Unsere Spritzwasserkammern sind in 9 verschiedenen Katergorien erhältlich, mit Testraumvolumen zwischen 1m³ und 2m³ und entsprechen den Teststandards von IPX1, IPX2, IPX3, IPX4, IPX4K, IPX5, IPX6, IPX7, IPX8, IPX9K, JIS0203 S1, S2, R1 und R2.

  • Kabelanschluss mit Silikonstecker
  • Elektrische Hebebühne
  • 15° kippbare Plattform
  • Ein- und Ausschalten der Prüflinge
  • Außensteckdose
  • LAN Schnittstelle und Fernsteuerungssoftware
  • Wassertemperaturbereich von RT 10°C bis 80°C ±5°C
  • manuelle Hebebühne mit Schleifring und zweiadrigem Kabel (max. 25A)
  • manuelle Hebebühne mit Schleifring und dreiadrigem Kabel (eine Ader mit 5A und die zweite mit 100A)
Technische Daten
Modell AZRA1000-B1 AZRA1000-B2 AZRA1000-B3 AZRA1000-B4 AZRA1000-B5 AZRA1000-B6 AZRA1000-B7 AZRA1000-B8 AZRA1000-B9
Netzteil AC 380V 50Hz dreiphasen N PE
Max. Leistung 5KW 5KW 10KW 5KW 25KW 5KW 5KW 5KW 5KW
Betriebstemperatur/Feuchtigkeit 15℃ 35℃/≤85%RH
Simulationsparameter Wasserdruck 80KPa ~ 400KPa 30KPa ~ 1000KPa 8000KPa ~
10000KPa
10KPa ~ 300KPa 10KPa ~ 400KPa 80KPa ~ 400KPa 10KPa ~
400KPa
Wasserdurchfluss 1mm/min ~
3mm/min
0.1L/min ~
0.6L/min
12L/min ~
75L/min ~
100L/min
14L/min ~
16L/min
1.9L/min ~
39.2L/min
0.1L/min ~
0.6L/min
0.1L/min ~
0.6L/min
0.1L/min ~
0.6L/min
Eintauchtiefe 150mm ~ 1000mm
Schwenkrohr Radius 400mm 400mm 400mm 400mm
Schwenkrohr Radius 20mm 50mm 2500mm ~ 3000mm 400mm 20mm ~ 400mm 20mm ~ 400mm 20mm ~
400mm
Tropfwasserbereich 500mm*500mm 500mm*500mm 500mm*
500mm
Schwenkrohr Schwingungsweite ±60° ~ ±170° 360° ±60° ~ ±170°
Schwinggeschwindigkeit 60°/s 30°/s 23rmp 60°/s 60°/s 60°/s
Schwenkrohr Durchmesser 16mm
Prüftisch Durchmesser 400mm 400mm 1000*1000 400mm 400mm 400mm 400mm 400mm
Prüftisch Rotationsgeschwindigkeit 1 ~ 10rmp 1 ~ 10rmp 1 ~ 10
rmp
1 ~ 10
rmp
1 ~ 10
rmp
1 ~ 10
rmp
1 ~ 10
rmp
Prüftisch Gewichtsbelastung ≤15kg ≤15kg ≤100kg ≤100kg ≤15kg ≤15kg ≤15kg ≤15kg ≤15kg
IP-Test IPX,
IPX2
IPX3,
IPX4, IPX4K
IPX5,
IPX6
IPX7,
IPX8
IPX9 R1, R2, S1, S2 IPX3, IPX4,
IPX4K, R1,
R2, S1, S2
IPX1, IPX2,
IPX3, IPX4,
IPX4K
IPX1, IPX2,
IPX3, IPX4,
IPX4K, R1,
R2, S1, S2
Innenvolumen (L) 1000 1000 1000 1000 1000 1000 1000 1000 1000
Innenmaße (mm) W 1000 1000 1000 1000 1000 1000 1000 1000 1000
D 1000 1000 1000 1000 1000 1000 1000 1000 1000
H 1000 1000 1000 1000 1000 1000 1000 1000 1000
Außenmaße (mm) W 1500 1500 4000 1500 1500 1500 1500 1500 1500
D 1450 1450 3000 1450 1450 1450 1450 1450 1450
H 2150 2050 3800 1800 2050 2050 2050 2150 2150
Anwendungsbereiche

Spritzwasserkammern sind essenziel zur Prüfung der einwandfreien Funktionalität von Elektroartikeln und Automobilkomponenten, die mit Wasser in Berührung kommen.

Unsere Prüfkammern können präzise Umwelteinflüsse simulieren, z.B. Regen, um das Verhalten der Prüflinge zu untersuchen. Bitte beachten Sie, dass bei den Testsimulationen ausschließlich Regenfälle nachgeahmt wird, nicht jedoch starke Windgeschwindigkeiten oder exzessive Regenfälle, die von Temperaturunterschieden zwischen Testwasser und Regenwasser hervorgerufen werden können. Die Prüfkammern bieten realistische Simulationen für Forschungszwecke, Produktentwicklung und Qualitätsprüfungen.

Maßangefertigte Spritzwasserkammer

Neben unseren Standard Spritzwasserkammern mit einem Fassungsvermögen von 1000L bieten wir bei ZUNDAR Auch maßangefertigte Spritzwasserkammern an, die wir gemäß Ihrer individuellen Testanforderungen gestalten können, sowie andere Volumen oder Standards.

Kontaktieren Sie uns uns wir werden das passede Produkt passend zu Ihren Testanforderungen für Sie fertigen.
