Die ERMS Serie USV-Systeme bestehen aus Überwachungsmodul und mehreren 6kVA Leistungsmodulen oder auch Leistungseinschüben. Diese Bauart ermöglicht den Einschub in Standardschränke mit 19" und die einzelnen Module können entweder individuell oder zusammengeschaltet eingesetzt werden. Sicon bietet 3 verschiedene Modelle an: ERMS-12/6, ERMS-24/6 und ERMS-36/6. Maximale Leistungswerte: 12kVA, 24kVA und 36kVA.

ERMS-12/6 USV-System
  • Max. Leistung: 12kVA
  • Einschub in Standardschränke mit 19"
  • Modell: ERM-06
  • Modulleistung: 6kVA
  • Gewicht: ca. 12kg 2*7kg (pro Modul)
  • Maße: 480*600*132 mm (B*T*H)
  • Gewicht: 12kg

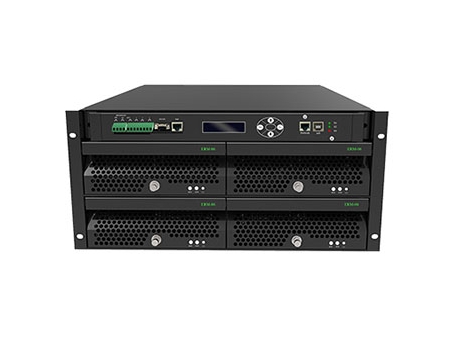

ERMS-24/6 USV-System
  • Max. Leistung: 24kVA
  • Modell: ERM-06
  • Modulleistung: 6kVA
  • Gewicht: ca. 16kg 4*7kg (pro Modul)
  • Maße: 480*600*220 mm (W*D*H)
  • Gewicht: 16kg
  • Einschub in Standardschränke mit 19"

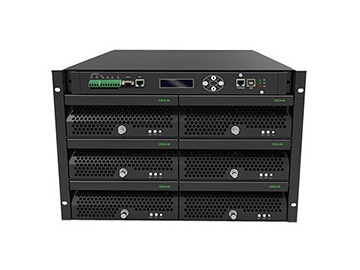

ERMS-36/6 USV-System
  • Max. Leistung: 36kVA
  • Modell: ERM-06
  • Modulleistung: 6kVA
  • Gewicht: ca. 20kg 6*7kg (pro Modul)
  • Maße: 480*600*310 mm (B*T*H)
  • Gewicht: 20kg
  • Einschub in Standardschränke mit 19"
USV-System Technische Daten
Modul
Modell  ERM-06
Modulleistung 6kVA
Eingangs-/Ausgangsphase  1/1 phasig
Modulmaße (B×T×H)mm  220×500×85
Gewicht (kg)  ca. 7kg
Ladekapazität  1A Ladestrom pro Modul
Leistungsfaktor ≥ 0.99
Überlastbarkeit  Exceeds system overload requirements
Max. Wärmeableitung  340W
Gesamtoberschwingung THDI (%)  ≤ 3%
Eingangsleistung
Eingangsleistung Phasen  3-phasig N E, 1-phasig N E
Eingangsspannung 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Eingangsfrequenz 50Hz±10%, 60Hz±10%
Einschaltzeit (Sec.)  60sec
Gesamtoberschwingung THDI (%)  <3%
Leistungsfaktor  ≥0.99
Umleitung Parameter
Eingangsspannung 380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Eingangsfrequenz 50 Hz, 60 Hz
Frequenzbereich synchron 50 Hz±4%, 60 Hz±4%
DC Eingangsleistung
Nennspannung ±240VDC
Spannungstoleranz ±216V~±246V DC
Batterieladung
limitierter Ladestrom  yes
max. Ladezeit  10 Std. (2 Std. Redundanz)
Stabilität der Ladespannung ±1%
AC Ausgangsleistung
USV Leistungsfaktor

0.9  Ausgangsspannung 380V/220V AC, 400V/230V AC, 415V/240V AC  Ausgangsfrequenz nicht-lineare Ladung) ±4%;±0.2% ( Ausgangsspannungsstabilität ±1%  Erholungszeit Ausgangsspannung  <20ms (LadungWechsel) 0~100%  Überlastbarkeit Betrieb von 10min bei 125% Ladung Umschalten von Netz- zu Akkubetrieb  0ms  Umschalten von Umleitung zu Wechselrichter < 1ms  Leistungsspitzenfaktor 3:1  Wellen Verzerrung  ≤1% ( lineare Ladungnicht-lineare Ladung ) ), ≤3%(  Gesamteffizienz ≥95% (AC~AC), ≥98% (DC~AC)  Stromverteilungsgenauigkeit ≤5%
Anwendungsbereich
Umgebungstemperatur -25℃~60℃
Betriebstemperatur -5℃~40℃
max. Betriebshöhe ≤1500m
Relative Feuchtigkeit  nicht kondensierend ≤95%
Schutzart IP30
Kühlung  Luftkühlung
Sicherheitsstandards EN62040-1-1:2003 IEC60950-1:2001
Elektromagnetische Kompatibilität EN62040-2:2006
Geräuschpegel ≤55DB
Andere
Schaltschrank  Standardschrank 19"
Überwachungssystem UPSupervisor
Schnittstelle und 2 Versuchskontakte TCP/IP Adapter RS232, RS485,
Display LCD/LED
