Stoßverbinder mit Schrumpfschlauch Manufacturer

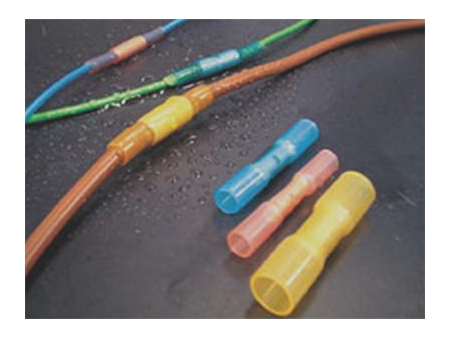

Stoßverbinder mit Schrumpfschlauch

Kostenvoranschlag erhalten

Über uns: http://cyshrinktubing.de/1-2-10-heat-shrink-butt-connector.html

Modell: CYG-DS 406

Material
Außenschicht: bestrahltes, vernetztes und modifiziertes Polyolefin
Innenschicht: Schmelzkleber
Diese Stoßverbinder mit Schrumpfschlauch haben einen Anschlussröhrchen aus Kupfer.

Schrumpfrate: 4:1

Anwendungsbereiche
Die Stoßverbinder mit Schrumpfschlauch bieten Isolierung, sind wasserdicht und resistent gegen Korrosion, Salzsprühnebel, Flüssigkeiten und Feuchtigkeiten. Diese Stoßverbinder eignen sich für Kabelverzweigungen in Elektrogeräten und anderen Elektrokomponenten, bietet Schutz gegen Waser, Abrieb und mechanische Belastung. Die Betriebstemperatur der Stoßverbinder liegt zwischen -55℃~ 125℃.

Größe

Artikelnummer	Stoßverbinder Maße		Farbe	Stromleiter	Kabeldimension
Artikelnummer	A Min.	L Nom.	Farbe	Stromleiter	Isolierung Außendurchmesser (Min.)	Isolierung Außendurchmesser (Min.)
DS406-001	3.68	31.75	Red	22-18	3.56	1.40
DS406-002	4.57	31.75	Blue	16-14	4.45	2.03
DS406-003	6.35	38.10	Yellow	12-10	6.22	2.79

Auswahlkatalog

Leitungsmaße AWG	mm²	Artikelnummer	Farbe
22-18	0.38-0.95	CYG-DS-1	Rot
16-14	1.2-2.5	CYG-DS-2	Blau

Technische Daten

Eigenschaft	Parameter
Betriebstemperatur	55°C to 125°C
Schrumpfrate	4:1
Schnittfestigkeit:	31 kg
Entflammbarkeit	nicht flammhemmend
Ausziehwiderstand nach Crimpen und Erholen	rot: 11.3 kg , blau: 22.7 kg, gelb: 27.2 kg
Lösungsmittelbeständigkeit:	Isopropylalkohol, Trichloroethylene, Benzin, Batteriesäure, Diesel, Motoröl, Frostschutzmittel, Bremsflüssigkeit, 5% Salzwasser
Durchschlagsfestigkeit: 2500 V (AC)	Isolierwiderstand: 1000 megohm bei 100 V (DC)
