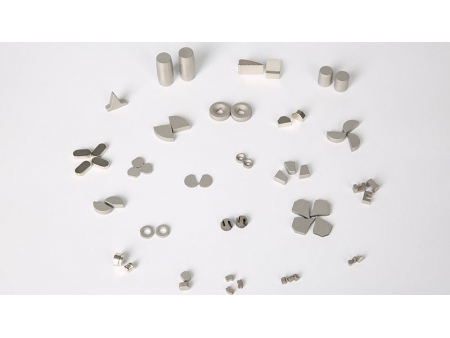

Magnete in Spezialformen/ verschiedenen Formen
- Standardmaße: B=3-130mm, H=1.5-100mm, L=1-130mm
- Max. Maße für Spezialformen: B130×H40×L130mm, B80×H50×L130mm
- Min. Maße für Spezialformen: B3×H2×L0.5mm
Hinweis: Für spezielle Formen und andere Maße müssen die Magentmaße proportional reduziert werden um Brüche zu vermeiden - SmCo ist von Grund auf relativ brüchig. Für größere Magneten als oben angezeigt nehmen Sie sich bitte mit unserem Technik- und/ oder Vertriebsteam auf.

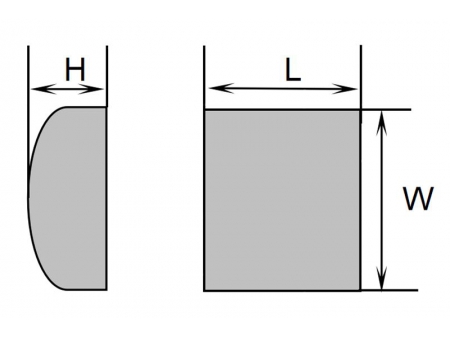

| Spezialform | |
| W | 3-100mm |
| H | 1-100mm |
| L | 1-100mm |
| Artikelnummer | L(Zoll/mm) | W(Zoll/mm) | H(Zoll/mm) |
| 12.21.280.00Y1 | 0.027 / 0.685 | 0.098 / 2.489 | 0.193 / 4.902 |
| 12.21.280.00Y2 | 0.125 / 3.175 | 0.125 / 3.175 | 0.067 / 1.701 |
| 12.21.280.00Y3 | 0.3 / 7.62 | 0.18 / 4.572 | 0.231 / 5.867 |
| 12.21.280.00Y4 | 0.393 / 10 | 0.196 / 5 | 0.196 / 5 |
| 12.21.280.00Y5 | 0.4 / 10.16 | 0.09 / 2.286 | 0.08 / 2.032 |
| 12.21.280.00Y6 | 0.5 / 12.7 | 0.375 / 9.525 | 0.125 / 3.175 |
| 12.21.280.00Y7 | 0.59 / 15 | 0.299 / 7.6 | 0.157 / 4 |
| 12.21.280.00Y8 | 0.7 / 17.78 | 0.375 / 9.525 | 0.18 / 4.572 |
| 12.21.280.00Y9 | 0.787 / 20 | 0.59 / 15 | 0.255 / 6.5 |
| 12.21.280.00Y10 | 0.8 / 20.32 | 0.34 / 8.636 | 0.5 / 12.7 |
| 12.21.280.00Y11 | 0.931 / 23.667 | 1.068 / 27.127 | 0.124 / 3.149 |
| 12.21.280.00Y12 | 0.984 / 25 | 0.708 / 18 | 0.377 / 9.6 |
| 12.21.280.00Y13 | 1 / 25.4 | 0.59 / 14.986 | 0.203 / 5.156 |
| 12.21.280.00Y14 | 1.181 / 30 | 1.181 / 30 | 0.393 / 10 |
| 12.21.280.00Y15 | 1.377 / 35 | 0.984 / 25 | 0.555 / 14.1 |
| 12.21.280.00Y16 | 1.5 / 38.1 | 0.25 / 6.35 | 0.311 / 7.899 |
| 12.21.280.00Y17 | 1.574 / 40 | 0.46 / 11.7 | 0.531 / 13.5 |
| 12.21.280.00Y18 | 1.968 / 50 | 1.77 / 45 | 0.59 / 15 |
| 12.21.280.00Y19 | 2 / 50.8 | 1.575 / 40.005 | 0.472 / 11.988 |
| 12.21.280.00Y20 | 2.362 / 60 | 1.574 / 40 | 0.374 / 9.5 |
| 12.21.280.00Y21 | 2.535 / 64.389 | 0.96 / 24.384 | 0.67 / 17.018 |
| 12.21.280.00Y22 | 2.755 / 70 | 1.822 / 46.3 | 0.787 / 20 |
| 12.21.280.00Y23 | 3 / 76.2 | 1.919 / 48.742 | 1.451 / 36.855 |
| 12.21.280.00Y24 | 3.1496 / 80 | 0.728 / 18.5 | 0.236 / 6 |
| 12.21.280.00Y25 | 3.582 / 91 | 1.03 / 26.177 | 1.437 / 36.5 |
| 12.21.280.00Y26 | 3.627 / 92.125 | 0.371 / 9.423 | 0.236 / 5.994 |
| 12.21.280.00Y27 | 3.937 / 100 | 3.937 / 100 | 1.181 / 30 |
| 12.21.280.00Y28 | 4.133 / 105 | 0.55 / 14 | 0.157 / 4 |
| 12.21.280.00Y29 | 4.232 / 107.492 | 0.938 / 23.825 | 0.492 / 12.496 |
| 12.21.280.00Y30 | 4.251 / 108 | 1.055 / 26.8 | 0.433 / 11 |
Die oben angezeigten SmCo Magnete in Spezialformen stellen nur einen kleinen Teil unserer Produktpalette dar. Wenn die von Ihnen benötigten Maße nicht auftauchen, treten Sie bitte mit unserem Technik- und/ oder Vertriebsteam in Kontakt. Bei NGYC können wir individuell Magnete designen und fertigen, die Ihren spezifischen Anforderungen an SmCo Magnete entsprechen und sich für Ihre Anwendungen eignen.
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 1:5
| Eigenschaft | Einheit | SmCo5 Magnet |
| Dichte (D) | G/Cm3 | 8.3 |
| Curietemperatur (Tc) | K | 1000 |
| Vickers Härtegrad (Hv) | MPa | 450-500 |
| Druckfestigkeit (δc) | MPa | 1000 |
| Widerstandsgröße (ρ) | Ω.Cm | 5～6×10-5 |
| Biegefestigkeit (δb) | Mpa | 150-180 |
| Bruchfestigkeit (δt) | Mpa | 40 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 6 ⊥12 |
Bestehen aus Samarium und Kobalt mit einem atomaren Verhältnis von 2:17
| Eigenschaft | Einheit | Sm2Co17 Magnet |
| Dichte(D) | G/Cm3 | 8.4 |
| Curietemperatur (Tc) | K | 1100 |
| Vickers Härtegrad (Hv) | MPa | 550-600 |
| Druckfestigkeit (δc) | MPa | 800 |
| Widerstandsgröße (ρ) | Ω.Cm | 8～9×10-5 |
| Biegefestigkeit (δb) | Mpa | 130-150 |
| Bruchfestigkeit (δt) | Mpa | 35 |
| Koeffizient der thermalen Ausdehnung (α) | (10-6/℃) | ∥ 8 ⊥11 |
Bitte beachten Sie, dass die oben genannten Werte nur Richtwerte sind und nicht der einzige Ausgangspunkt für eine Entscheidung für oder gegen bestimmt Magnete sein sollten.
